ОСНОВНАЯИНФОРМАЦИЯ
- 10 -

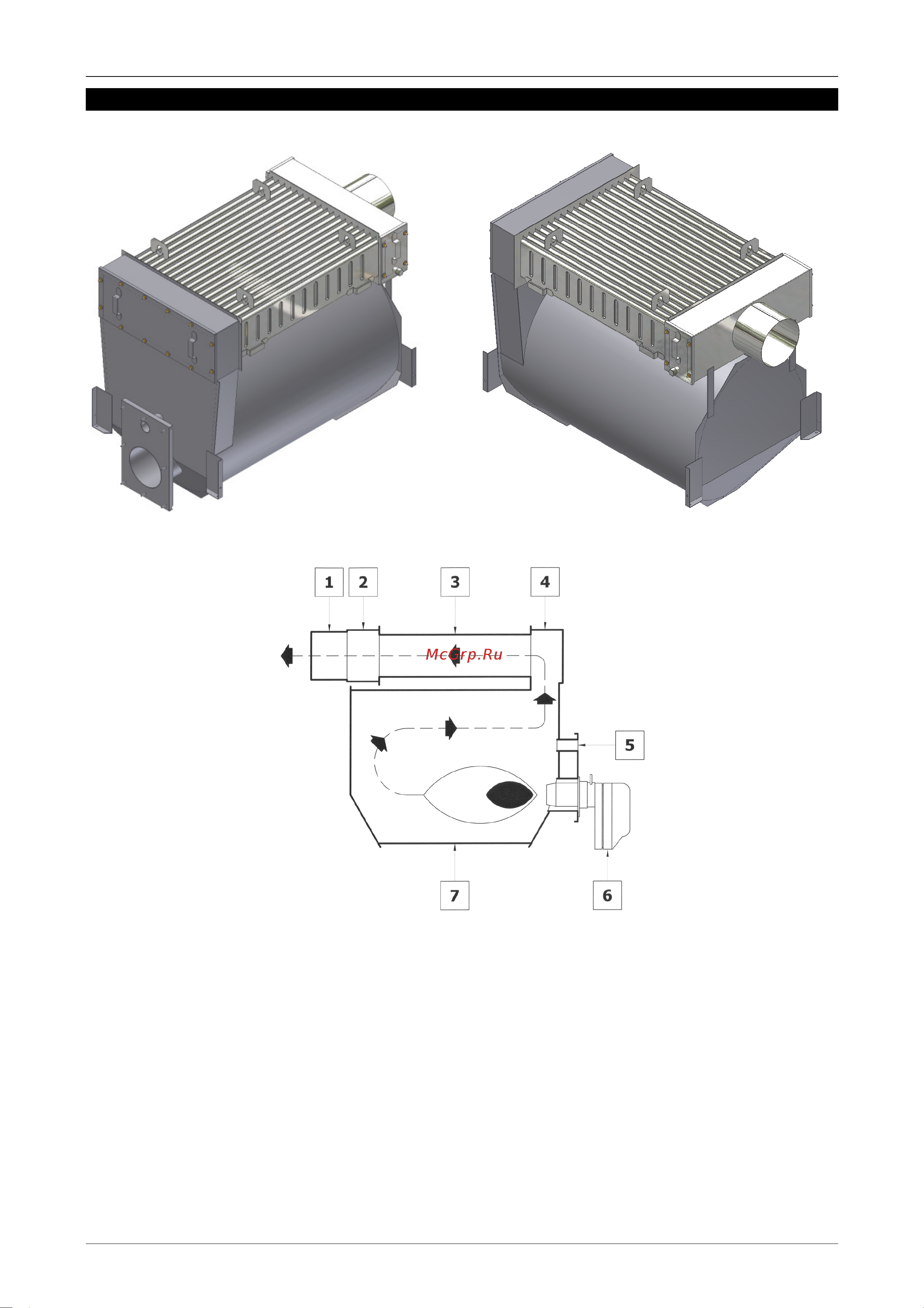

СХЕМА ФУНКЦИОНИРОВАНИЯ ТЕПЛООБМЕННИКА
Аксонометрическое изображение теплообменника:
Схема функционирования:
Перечень:
1. Присоединение дымохода
2. Задний дымовой коллектор
3. Дымовые трубы
4. Передний дымовой коллектор
5. Смотровое окно контроля пламени
6. Газовая или дизельная горелка
7. Камера сгорания
Продукты горения:
• Производят инверсию в камере сгорания;
• Накапливаются в первом дымовом коллекторе (Передний дымовой коллектор) и направляются к
элементам обмена (дымовые трубы);
• Поступают во второй дымовой коллектор (задний дымовой коллектор) и далее выводятся через
сферическое соединение.
