ОСНОВНАЯИНФОРМАЦИЯ
- 13 -
ТИП 1 2 3 4 5 6 7 8
Номинальный расход воздуха
m³/h
4.600 8.000 11.000 15.000 21.500 31.000 43.000 71.000
Стандартное статическое
давление
Pa
220 220 220 220 220 220 220 220
•
Электродвигатель
вентилятора
N°/kW
1 x 1,1 1 x 2,2 1 x 3,0 1 x 4,0 1 x 5,5 1 x 9,2 1 x 15,0 2 x 11,0
•
Питание
электродвигателя
N°/A
1 x 2,7 1 x 5,0 1 x 6,5 1 x 8,5 1 x 11,5 1 x 18,4 1 x 30,0 2 x 22,5
Электрическое питание
Тип
ТРЕХФАЗНЫЙ С НЕЙТРАЛЬЮ
Напряжение электрической
сети
V - 50Hz
400 ~ 50 Hz 3N
±
5%
Уровень электрической защиты
IP
20
Категория
II
2H3+
Тип
B
23
Рабочий диапазон
°C
-15 / +40
Для промежуточных режимов функционирования обратиться к нижеследующим графикам.
1) По отношению к нижней
теплопроизводительности (Hi)
2) По отношению к температуре сгораемого воздуха
+15°C
3) Метан G20: Hi = 34,02 MJ/Nm3
Метан G25: Hi = 29,25 MJ/Nm3
Пропан G31: Hi = 88,00 MJ/Nm3
Бутан G30: Hi = 116,09 MJ/Nm3
Gasolio: Hi = 10.200 kcal/kg
По запросу:
Увеличенное статическое
давление
Pa
450 450 450 450 450 450 450 450
•
Электродвигатель
вентилятора
N°/kW
1 x 1,5 1 x 3,0 1 x 4,0 2 x 3,0 1 x 7,5 2 x 5,5 1 x 18,5 3 x 9,2
•
Питание
электродвигателя
N°/A
1 x 3,6 1 x 6,5 1 x 8,5 2 x 6,5 1 x 15,4 2 x 11,5 1 x 36,0 3 x 18,4
Заявленные аэродинамические характеристики не подразумевают потерь нагрузок
возможных составных частей генератора (фильтры, заслонки, воздухозаборные решетки,
и.т.д.)
ХАРАКТЕРИЗУЮЩИЕ
ГРАФИКИ

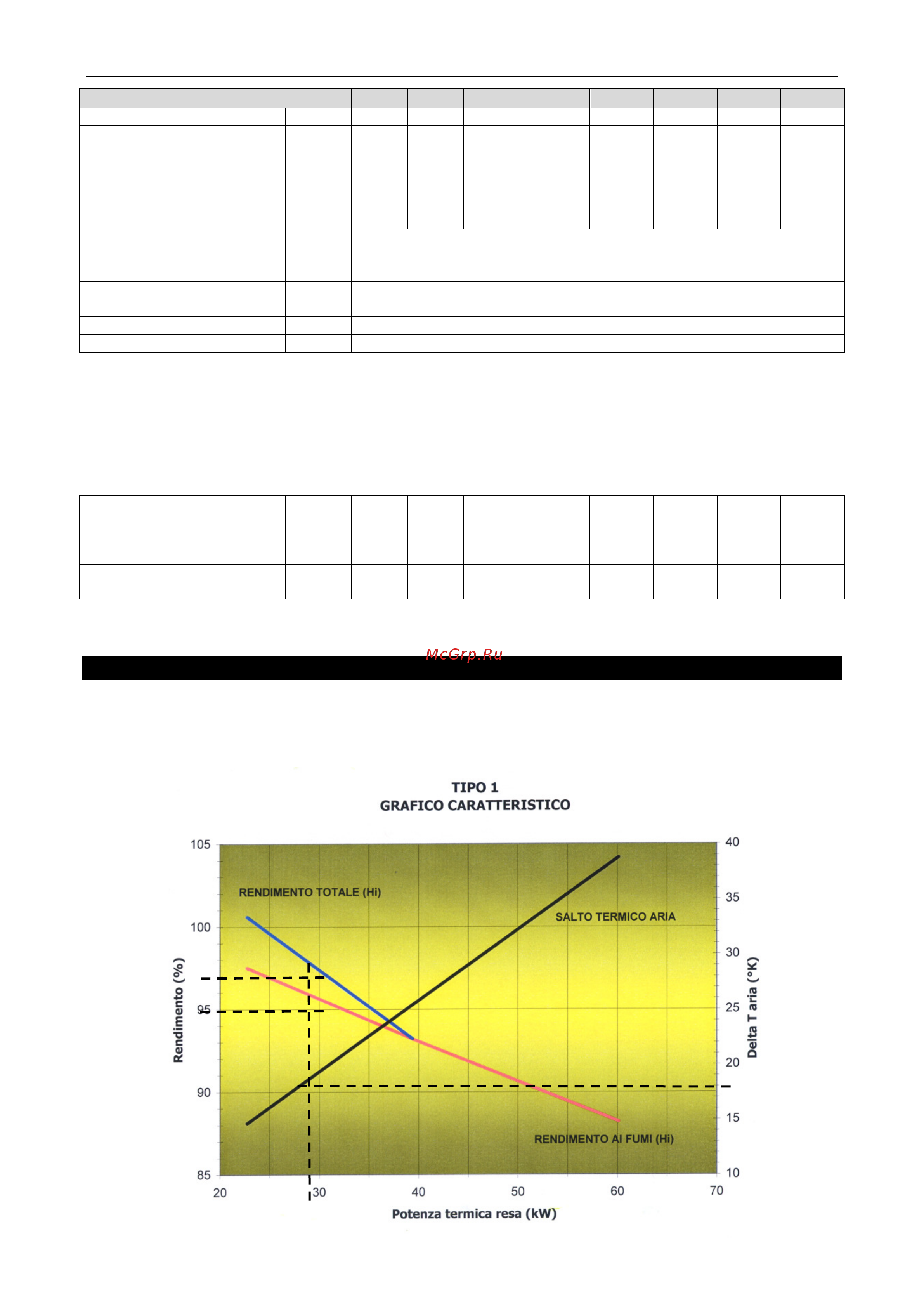

Пример прочтения:
На максимальном расходе воздуха, с горелкой, отрегулированной на тепловую мощность ∼30 kW, КПД
(1)
к дымам
составляет ∼95,5%, в то время как полный КПД
(1)
совокупный рекуперации энергии скрытой теплоты испарения
около ∼97,5%. В таких условиях тепловой скачок воздуха составляет ∼19°K
(1)
По отношению к нижней теплопроизводительности (Hi).
