РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
- 25 -
СОЕДИНЕНИЕ ПОДАЧИ-ЗАБОРА ВОЗДУХА

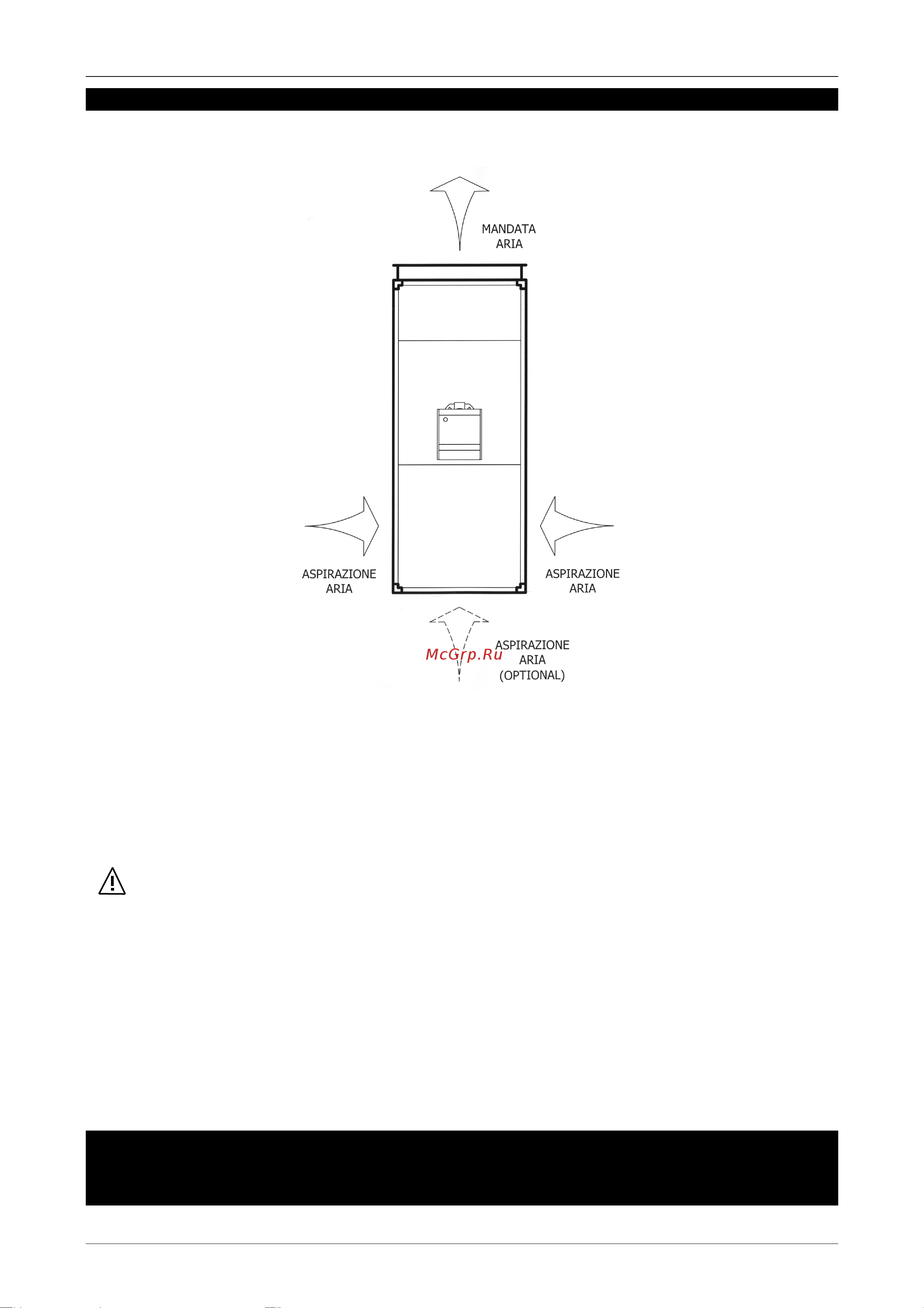

Направление подачи и забора воздуха:
Присоединить каналы контура забора воздуха к отверстию выполненному сбоку. Устройство
воздухонагревателя предусматривает соединение, как справа, так и слева. Чтобы определить
желаемую сторону для забора воздуха достаточно прикрепить боковую панель (панели) с
воздухозаборной решеткой с желаемой стороны.
Присоединить каналы контура распределения нагретого воздуха к верхнему фланцу подачи изделия.
ВНИМАНИЕ!
Присоединение каналов, воздуховодов, либо другой арматуры должно производиться с
использованием соответствующих уплотнительных прокладок. Данная деталь является
необходимостью и гарантией корректного присоединения.
Во избежание передачи нежелательных вибраций воздуховодам, рекомендуется установка
соответствующих антивибрационных муфт.
Проконсультироваться с проектировщиком установки на предмет возможной установки огнезащитной
заслонки.
ПРОЕКТИРОВАНИЕ КАНАЛОВ ЗАБОРА И ПОДАЧИ ВОЗДУХА ДОЛЖНО БЫТЬ ВЫПОЛНЕНО
ПРИ ПОМОЩИ КОМПЕТЕНТНОГО И ПОДГОТОВЛЕННОГО ПЕРСОНАЛА, В СООТВЕТСТВИИ С
АЭРОДИНАМИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ, ОГОВОРЕННЫМИ В РАЗДЕЛЕ
«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ»
