РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
- 38 -
Cod. 10017648-TC_MRC_STD1547

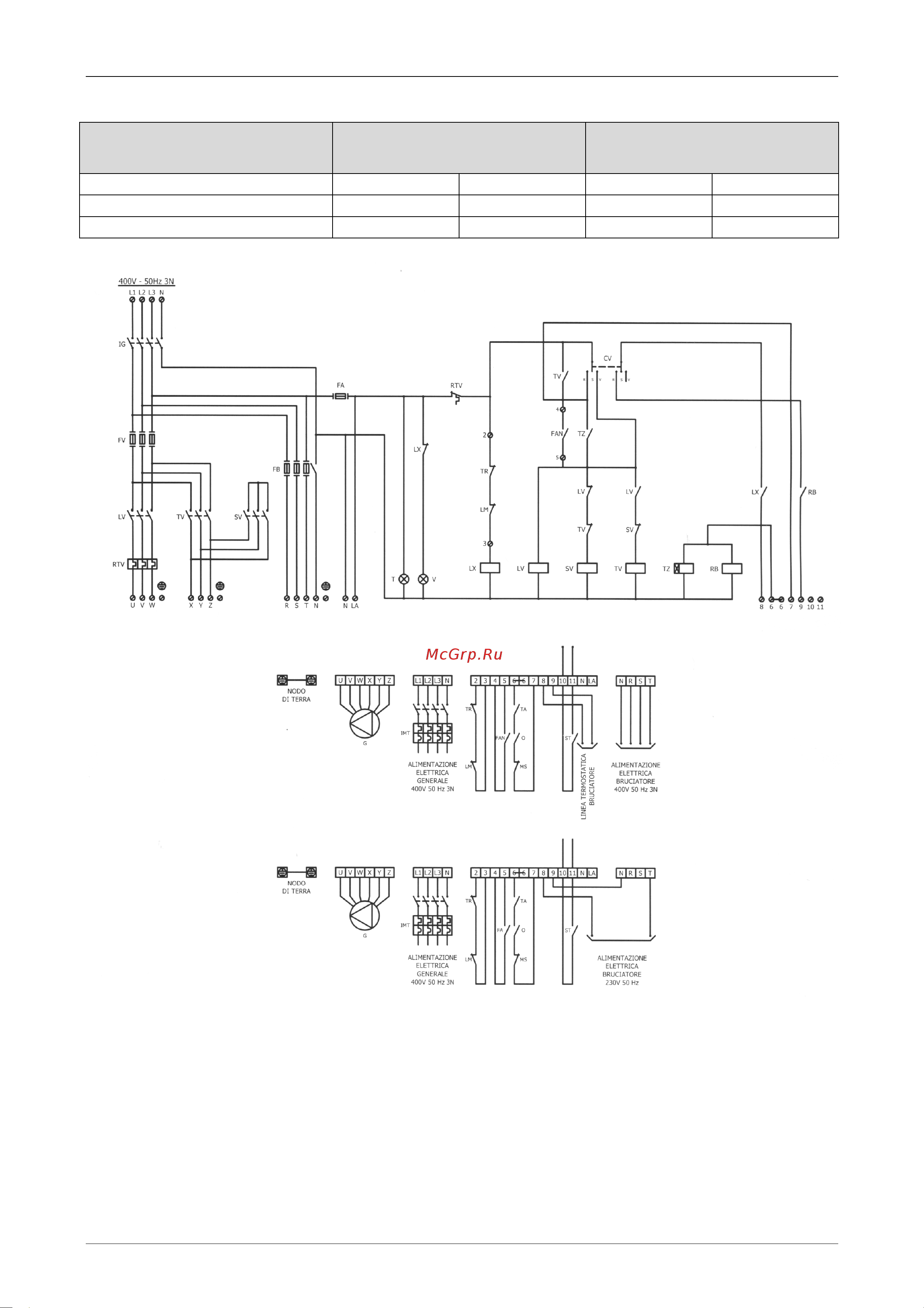

Электрическая схема n°1 двигателя с запуском земля-треугольник.
ТИП СТАНДАРТНОЕ
ПРЕВОСХОДСТВО
МОЩНОСТЬ ДВИГАТЕЛЯ
УВЕЛИЧЕННОЕ
ПРЕВОСХОДСТВО
МОЩНОСТЬ ДВИГАТЕЛЯ
5 - -
7,5 kW
6 - -
9,2 kW
7
15,0 kW
18,5 kW
• В случае возникновения сомнений в собственной компетентности не вмешиваться в процесс
функционирования устройства. Связаться с производителем для получения возможных разъяснений.
• В соответствии с нормами установки электротехнического оборудования предусмотреть устройство
аварийного дистанционного отключения установки от сети электропитания, гарантирующее полное
отсоединение контактов в случае перенапряжения в сети III (Норма EN 60335-1).
• Более детальная электрическая схема имеется на борту воздухонагревателя
• Подробный перечень компонентов изложен ниже
