РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
- 28 -
ПРИСОЕДИНЕНИЕ ГОРЕЛКИ
Присоединение горелки к воздухонагревателю должно производиться только компетентным и
подготовленным персоналом, имеющим специальные допуски, строго придерживаясь инструкций,
содержащихся в данном руководстве, а также в руководстве горелки:

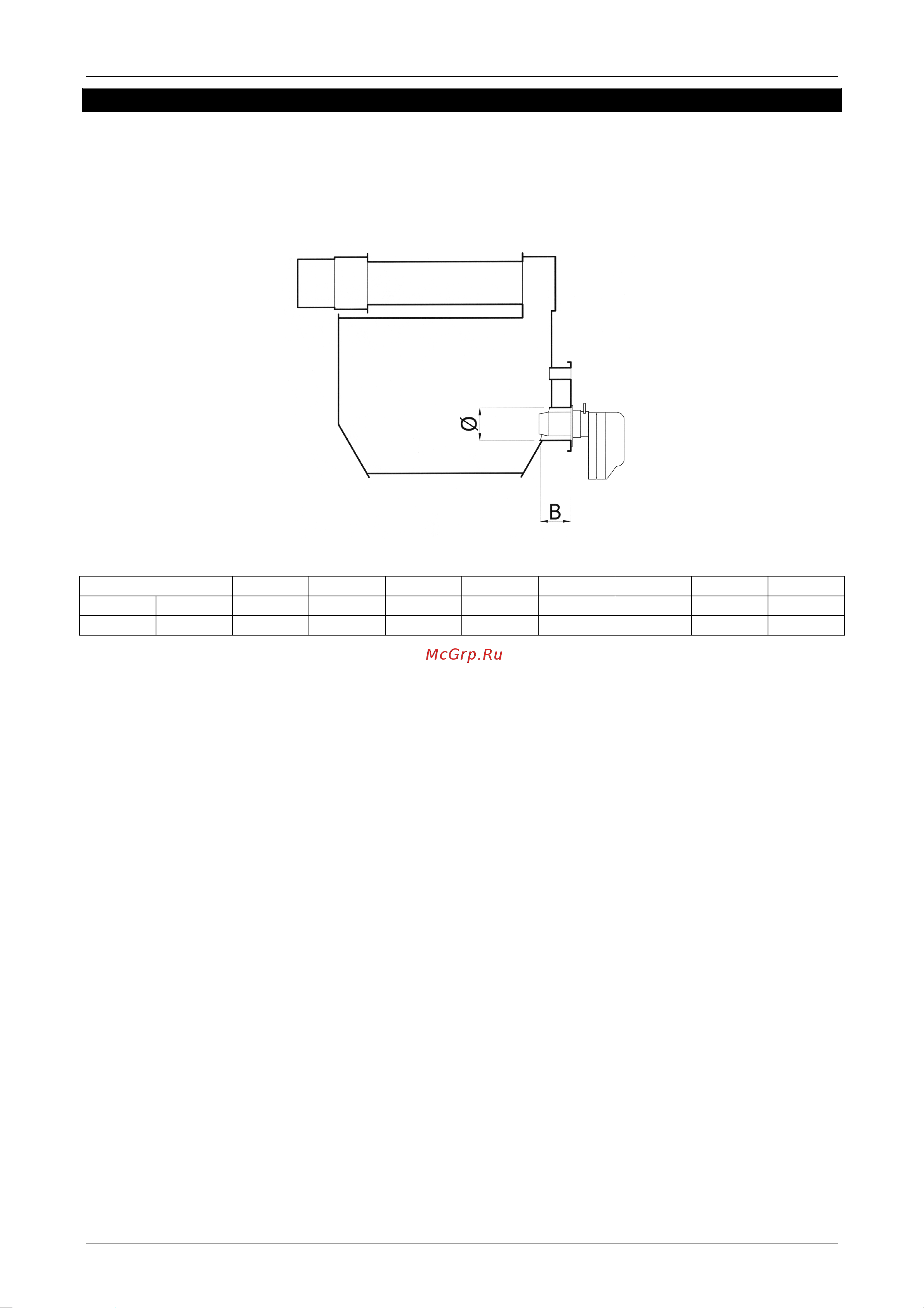

Размеры сопла горелки:
Таблица размеров гнезда сопла горелки:
ТИП 1 2 3 4 5 6 7 8
∅
∅∅
∅
mm 130 165 165 215 215 300 300 295
B mm 75 90 160 210 210 240 250 180
При выборе размеров головки горелки (диаметр и длина) рекомендуется следовать
таблице, приведенной выше. Слишком короткая головка может спровоцировать перегрев
передней стенки камеры сгорания, слишком длинная может вызвать перегрев задней
стенки камеры сгорания.
При использовании дизельной горелки рекомендуется демонтировать сетчатые трубки.
