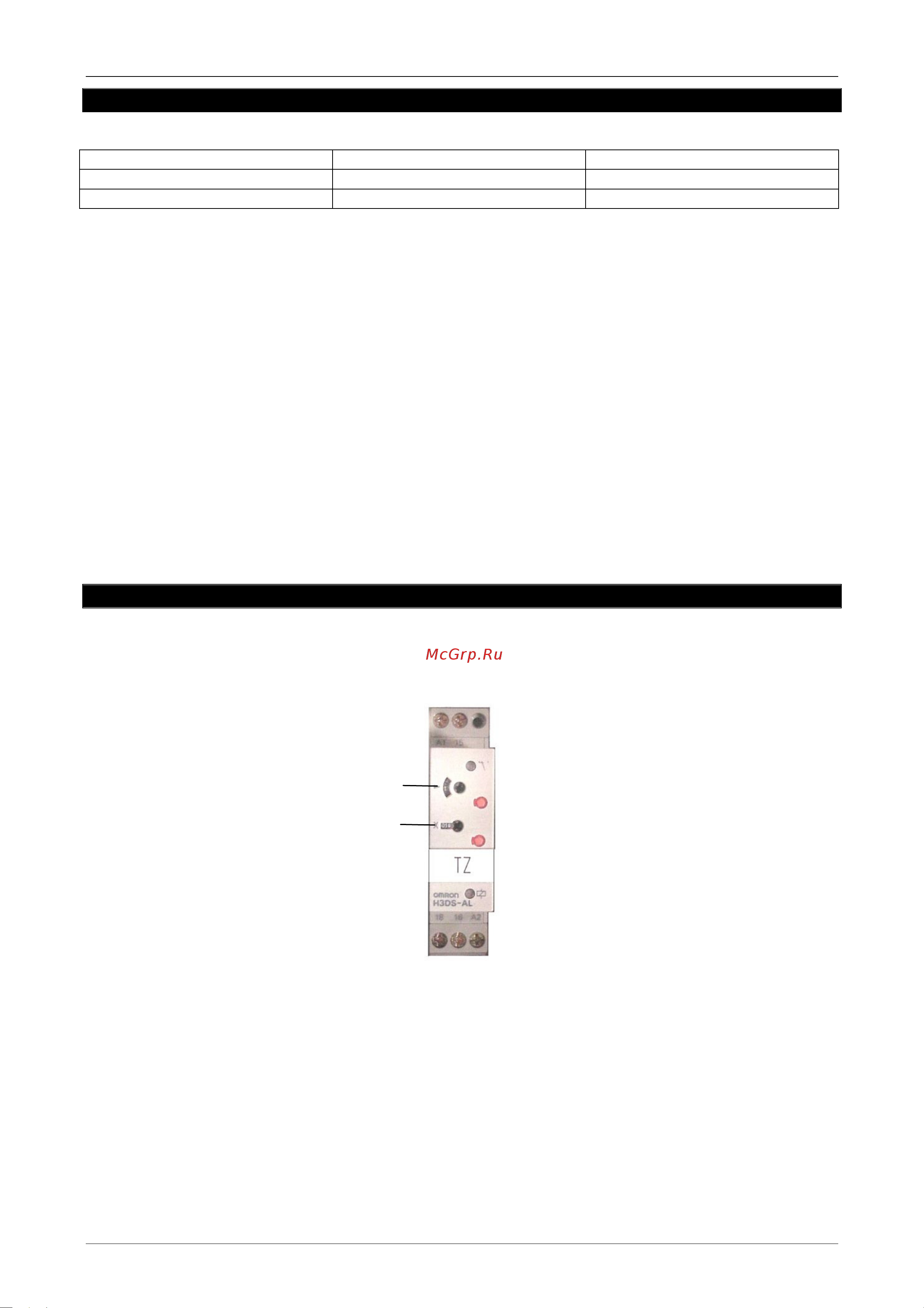

![Tecnoclima ENERGY/K 320 [49/60] Задание уставок термостатов fan limit авария](/views2/1784004/page49/bg31.png)
РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
- 49 -
ЗАДАНИЕ
УСТАВОК
ТЕРМОСТАТОВ
FAN
–
LIMIT
–
АВАРИЯ
Термостаты поставляются с заданными уставками, которые соответствуют следующей таблице:
термостат FAN °C 25 – 35
Аварийный термостат LIMIT °C 100 (1)
Аварийный термостат TR °C 80 (2)
(1) Аварийный термостат LIMIT имеет фиксированную уставку, которая не должна меняться
вручную
(2) Уставки аварийного термостата TR должны быть заданы при установке изделия (см.
рекомендации, описанные ниже)
ЗАДАНИЕ УСТАВОК ТЕРМОСТАТА АВАРИЯ (Tipo 3 – 8)
Задание уставок выполняется, следуя рекомендациям, описанным ниже:
• Активировать изделие в нормальных условиях функционирования.
• Убедиться в том, что горелка отрегулирована на максимальную номинальную тепловую
мощность.
• Убедиться в том, что пропускная способность воздуха является корректной.
• При включенной установке проверить температуру рядом с чувствительным элементом
аварийного термостата TR (проверяя положение градуированного штурвала), затем
установить температуру срабатывания на значение выше примерно на 15°C. К примеру, если
температура воздуха 40°C температура срабатывания термостата TR устанавливается на 55°C.
ТАЙМЕР ЗАПУСКА ВЕНТИЛЯТОРА
В электрощите некоторых моделей (имеющих запуск двигателя вентилятора звезда – треугольник)
установлен таймер, имеющий функцию запускать вентиляторную группу, с задержкой примерно на 30
сек. после зажжения пламени горелки. Контакт таймера, управляющий запуском вентилятора
установлен параллельно с термостатом FAN.
Таймер TZ срабатывает на замыкание контакта комнатного термостата (TA), что совпадает с запуском
цикла функционирования горелки.
По причине различных временных диапазонов цикла запуска устанавливаемых горелок необходимо
произвести регулировку времени, установленного на таймере TZ. Для выполнения данной
регулировки следовать нижеописанным рекомендациям:
• Засечь время, которое проходит между замыканием контакта комнатного термостата (TA) и
зажжения пламени горелки (время предварительно мойки, и.т.д.)
• Увеличить на 30 сек. это значение и установить его на таймере TZ вращением винтов с
крестовым разрезом:
o A: Установить на значение 10.
o B: установить на значение 0,1 min.
A
B
