РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
- 24 -
СИФОН ВЫВОДА КОНДЕНСАТА (ПРИЛАГАЕТСЯ С ПОСТАВКОЙ)
Во избежание утечки продуктов сгорания через вывод конденсата и предотвращения возврата
сточных вод в систему, необходимо установить сифон, прилагаемый с поставкой.

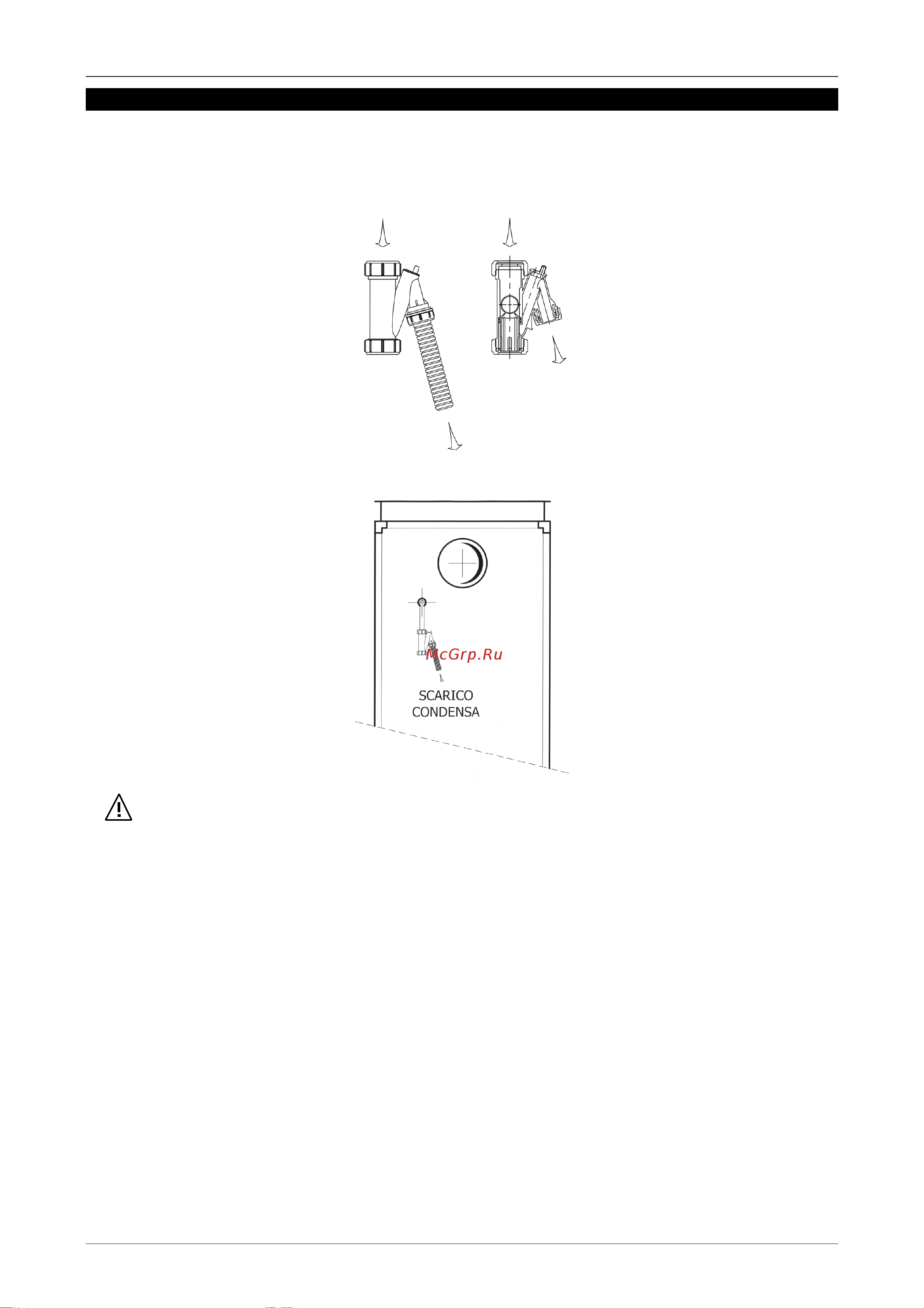

Изображение и разрез сифона отвода конденсата:
Схема подсоединения отвода конденсата:
ВНИМАНИЕ!
Для соединения воздухонагревателя и сифона, использовать трубы диаметром от 24 до 30 мм.
Рекомендуемый диаметр не менее 25 mm.
Полный вес всего устройства по отводу конденсата не должен вызывать давления, способного
отрицательно влиять на целостность воздухонагревателя, но должен быть соответствующим образом
независимо.
Конфигурация устройства по отводу конденсата не должно мешать беспрепятственному демонтажу
различных инспекционных панелей.
Устройство по отводу конденсата должно быть легко демонтируемым для беспрепятственного
проведения операций по осмотру и техобслуживанию изделия.
Во время первого запуска предусмотреть наполнение водой резервуара сифона отвода конденсата.
Для проектирования системы отвода конденсата, необходимо следовать условиям Нормы UNI EN
1196, par. 6.6.1:
- для природного газа 2 l/h воды на m
3
/h природного газа.
- для пропана 3 l/h воды на m
3
/h пропана.
- для бутана 4 l/h воды на m
3
/h бутана.
