ОСНОВНАЯИНФОРМАЦИЯ
- 11 -

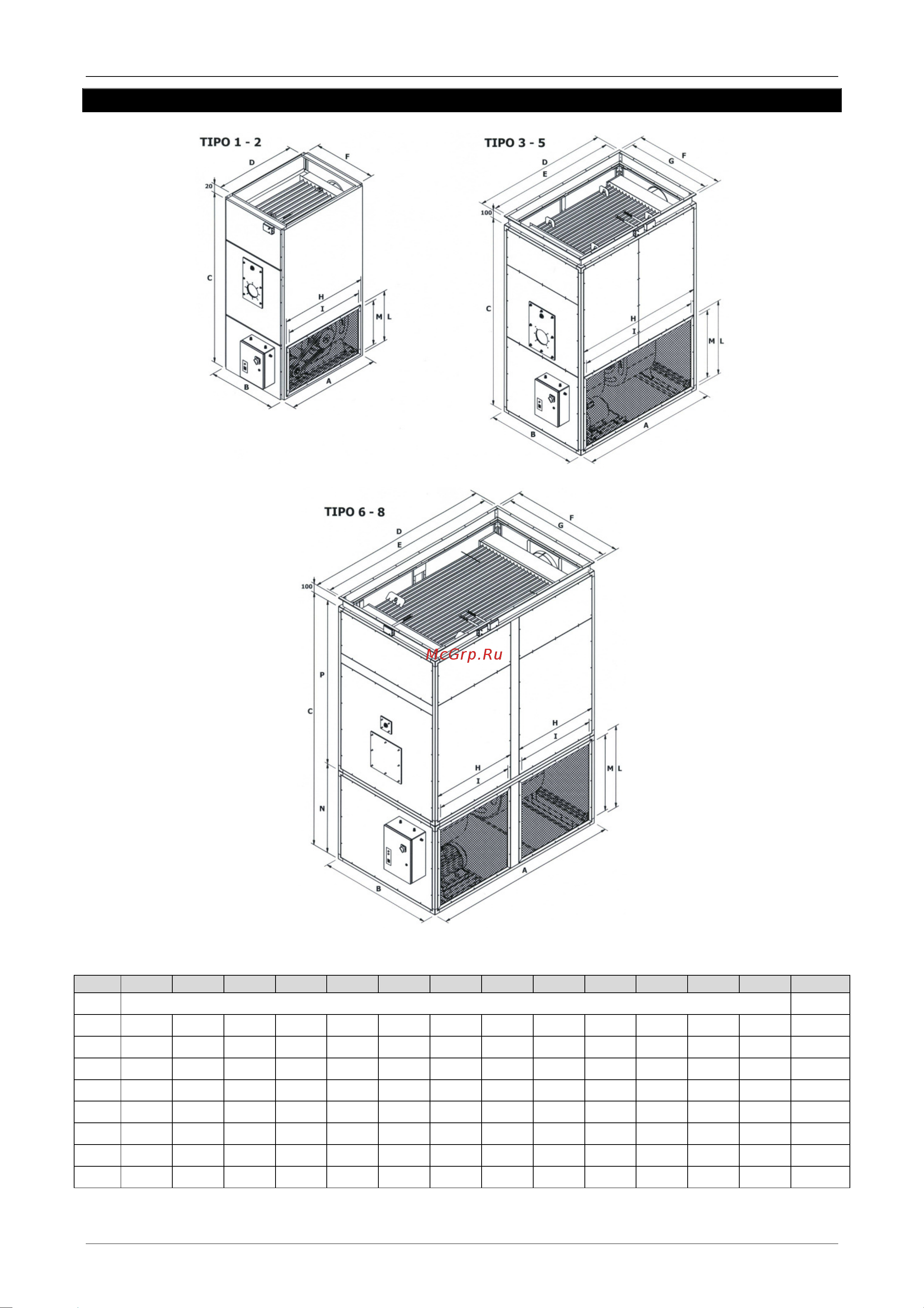

ГАБАРИТЫ,
РАЗМЕРЫ И ВЕС
Таблица габаритов и веса:
ТИП
A B C D E F G H I L M N P ВЕС
mm kg
1 812 554 1.580 600 - 490 - 685 625 460 400 - -
∼135
2 1.060 774 1.926 900 - 700 - 960 900 560 500 - - ∼255
3 1.300 900 2.120 1.300 1.240 900 840 1.225 1.155 825 755 - - ∼450
4 1.500 1.000 2.120 1.500 1.440 1.000 940 1.425 1.355 825 755 - -
∼535
5 1.700 1.200 2.350 1.700 1.640 1.200 1.140 1.625 1.555 825 755 - -
∼750
6 2.090 1.270 2.870 2.090 2.030 1.270 1.210 950 880 925 855 1.000 1.870 ∼1.180
7 2.500 1.500 3.120 2.500 2.440 1.500 1.440 1.155 1.085 925 855 1.000 2.120 ∼1.650
8 3.500 1.500 3.320 3.500 3.440 1.500 1.440 1.655 1.585 1.125 1.055 1.200 2.120
∼2.100
