РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
- 56 -
ЧИСТКА ТЕПЛООБМЕННИКА
Чистка теплообменника должна производиться только специально подготовленным персоналом и
является действием, регламентированным специальными Нормами. В любом случае рекомендуется
производить чистку теплообменника как минимум один раз в год, перед началом зимнего сезона.

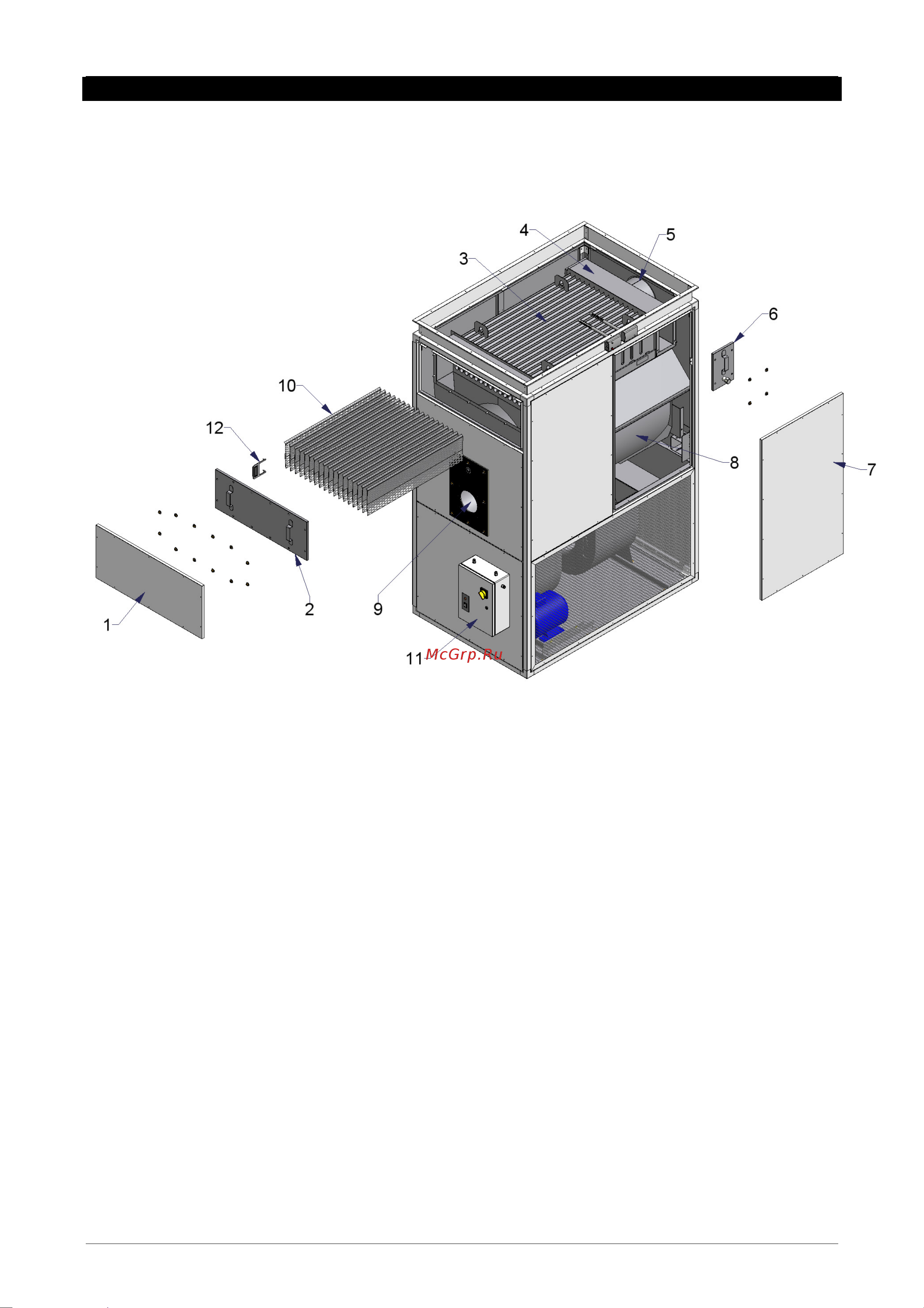

Для выполнения данной операции, придерживаться следующих рекомендаций:
• снять смотровую панель 1.
• снять смотровую дверцу 2.
• снять горелку.
• только на моделях типов 1 – 2, снять соединение дымохода 5.
• только на моделях типов 3 – 8, снять боковые панели 7 и смотровые дверцы 6.
• Выдвинуть сетчатые трубки 10 используя специальный крюк для извлечения сетчатых трубок
12 включенный в комплект поставки
• прочистить шомполом трубчатые элементы теплообменника 3 удалить сажу и другие
загрязнения, осевшие в камере сгорания 8, посредством использования пылесоса, через
специальное отверстие горелки 9.
• удалить сажу и другие загрязнения, осевшие в заднем дымовом коллекторе 4 посредством
использования пылесоса, через соединение дымохода 5 для моделей типов 1÷
÷÷
÷2, либо через
боковые смотровые отверстия для моделей типа 3÷
÷÷
÷8.
• Собрать панели и дверцы, держа во внимании главным образом герметичность прокладок, при
необходимости произвести замену прокладок.
