Tecnoclima ENERGY-O 160 [34/60] Принцип функционирования с модулирующей горелкой

РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ

- 34 -

ПРИНЦИП ФУНКЦИОНИРОВАНИЯ С МОДУЛИРУЮЩЕЙ ГОРЕЛКОЙ

B Горелка

K Блок модулирования горелки

S Температурный датчик

QE Электрощит

TA1 Одноуровневый комнатный термостат

На изображении, приведенном в качестве примера, представлен воздухонагреватель, установленный

вне помещения, которое нужно обогревать, однако там, где это, возможно, может быть установлен

внутри обогреваемого помещения.

Принцип функционирования кратко изложен ниже:

• Когда одноуровневый комнатный термостат (TA1) установленный в помещении обнаруживает

температуру ниже уставки, включается горелка (B).

• Примерно через 1 мин’ после зажжения пламени, происходит запуск вентилирующей группы с

последующей подачей в помещение теплого воздуха.

• Датчик температуры (S) соединенный с системой регулирования тепловой мощности горелки,

будет изменять ее в автоматическом режиме в соответствии с постоянным запросом потребителя.

Горелка будет работать на полную тепловую мощность, когда температура помещения намного

ниже заданной уставки, в дальнейшем снижая мощность при повышении температуры.

• Когда комнатный термостат обнаруживает, что температура уставки была достигнута, дается

команда отключения горелки. Примерно через 3-4 мин’, обеспечивается полное охлаждение

теплообменника, происходит также остановка вентилирующей группы.

Уменьшению тепловой мощности горелки (с постоянным воздуным потоком),

сопутствует понижение температуры дымов, что может привести также к их

конденсации. В этом случае образовавшийся конденсат выводится наружу

посредством специального соединения.

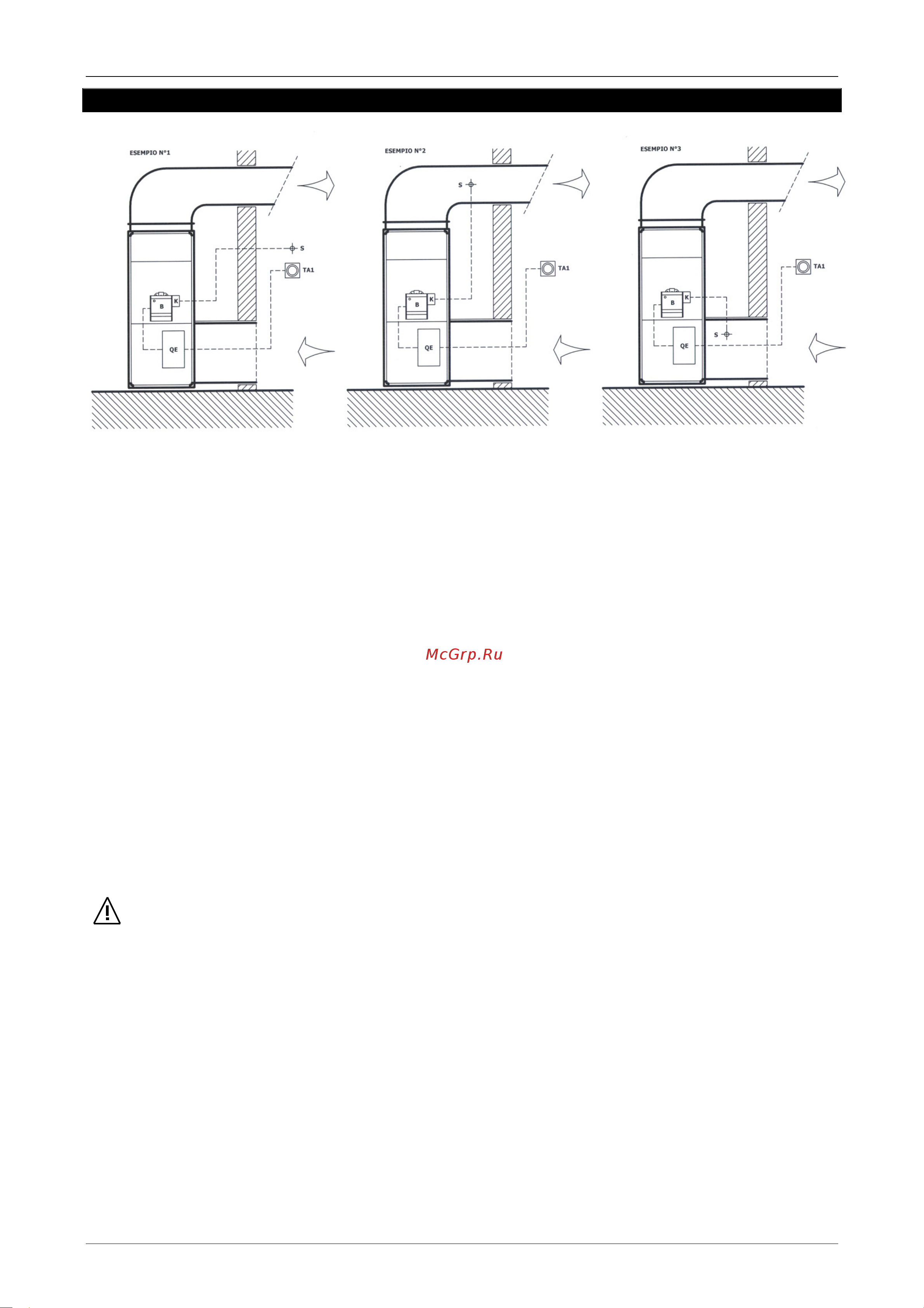

На размещенном выше рисунке указаны три примера установки датчика температуры:

Пр. n°1: В этом случае датчик температуры устанавливается напрямую в обогреваемом

помещении; является наилучшим решением для прямого контроля

обогреваемого помещения.

Пр. n°2: В этом случае датчик температуры устанавливается в канале подачи воздуха; является

наилучшим решением в случае, когда необходимо контролировать температуру

подачи воздуха.

Пр. n°3: В этом случае датчик температуры устанавливается в канале забора воздуха; такое

решение применяется в случае, когда необходим непрямой контроль температуры

обогреваемого помещения, не применять данный вариант в случае частично

ограниченного, либо полного забора наружного воздуха.
