РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
- 27 -

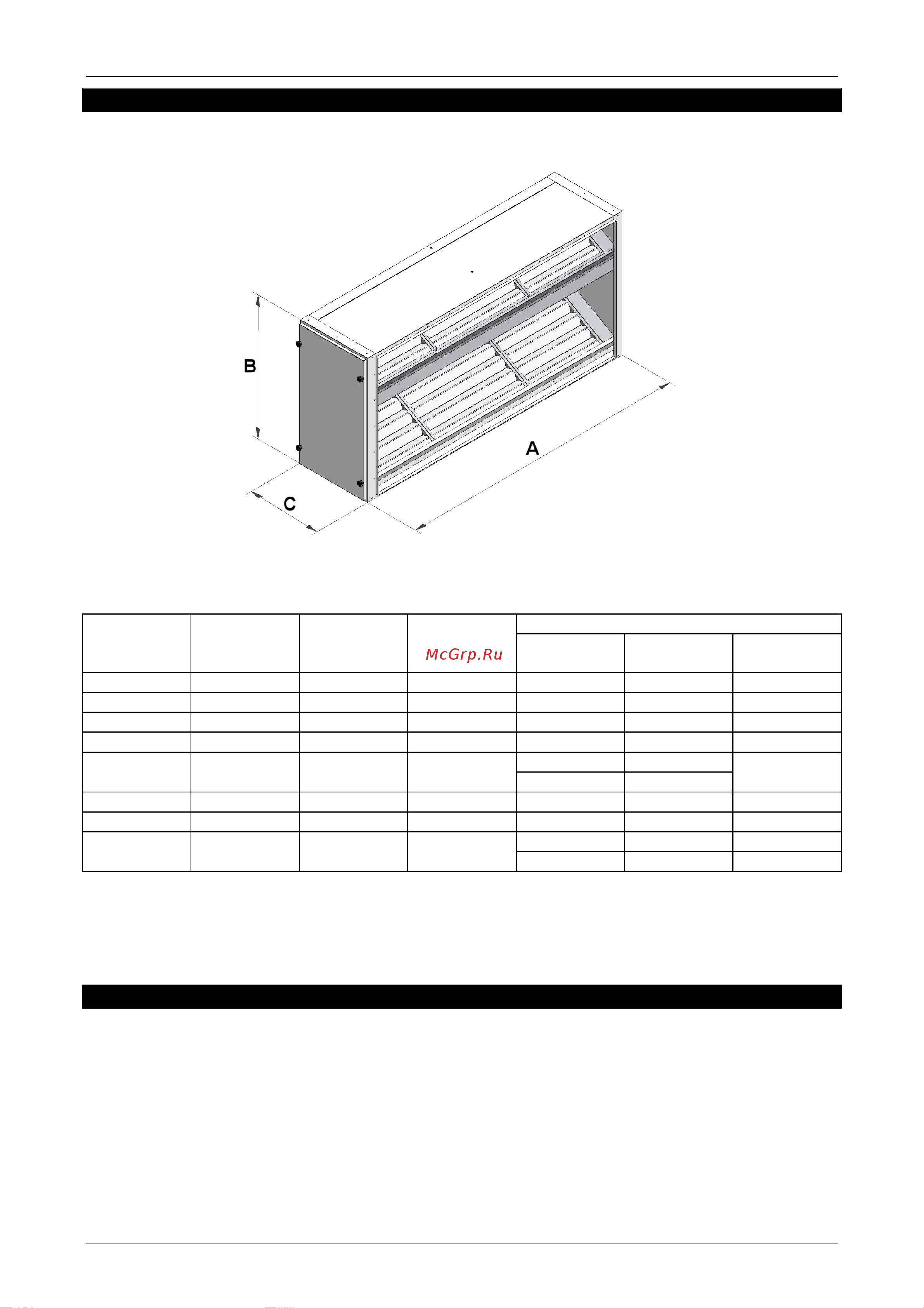

ФИЛЬТР ЗАБОРА ВЗДУХА
(
АКСЕССУАР
)
По запросу возможна поставка ящика фильтра воздуха, устанавливаемого на правой или левой
стороне диффузионной камеры.
ХАРАКТЕРИСТИКИ:
ТИП
A
(mm)
B
(mm)
C
(mm)
ФИЛЬТРУЮЩИЕ ЯЧЕЙКИ
Количество
(mm)
Размеры
(mm)
Класс
1 690 460 115 1 625x400x48 G3
2 965 560 165 1 900x500x98 G3
3 1.315 835 325 4 625x400x48 G3
4 1.515 835 325 6 500x400x48 G3
5 1.715 835 450
6 500x400x48
G3
3 625x400x48
6 2.110 1.000 450 12 500x400x48 G3
7 2.520 1.000 450 12 625x400x48 G3
8 3.520 1.000 450
8 800x500x48 G3
16 625x400x48- G3
При монтаже устройства, следовать прилагаемым инструкциям.
МОНТАЖ И РЕГУЛИРОВАНИЕ ГОРЕЛКИ
Горелки (дизельные или газовые) и газовые линии (для газовых горелок) поставляются по запросу
разобранными и в разных упаковках.
Регулировка газовой горелки возлагается на установщика. Данная операция должна выполняться
только квалифицированным и компетентным техническим персоналом при строгом соблюдении
инструкций по установке горелки и газовой линии, а также действующим нормам по установке
газового оборудования.
