РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
- 52 -
ВНИМАНИЕ

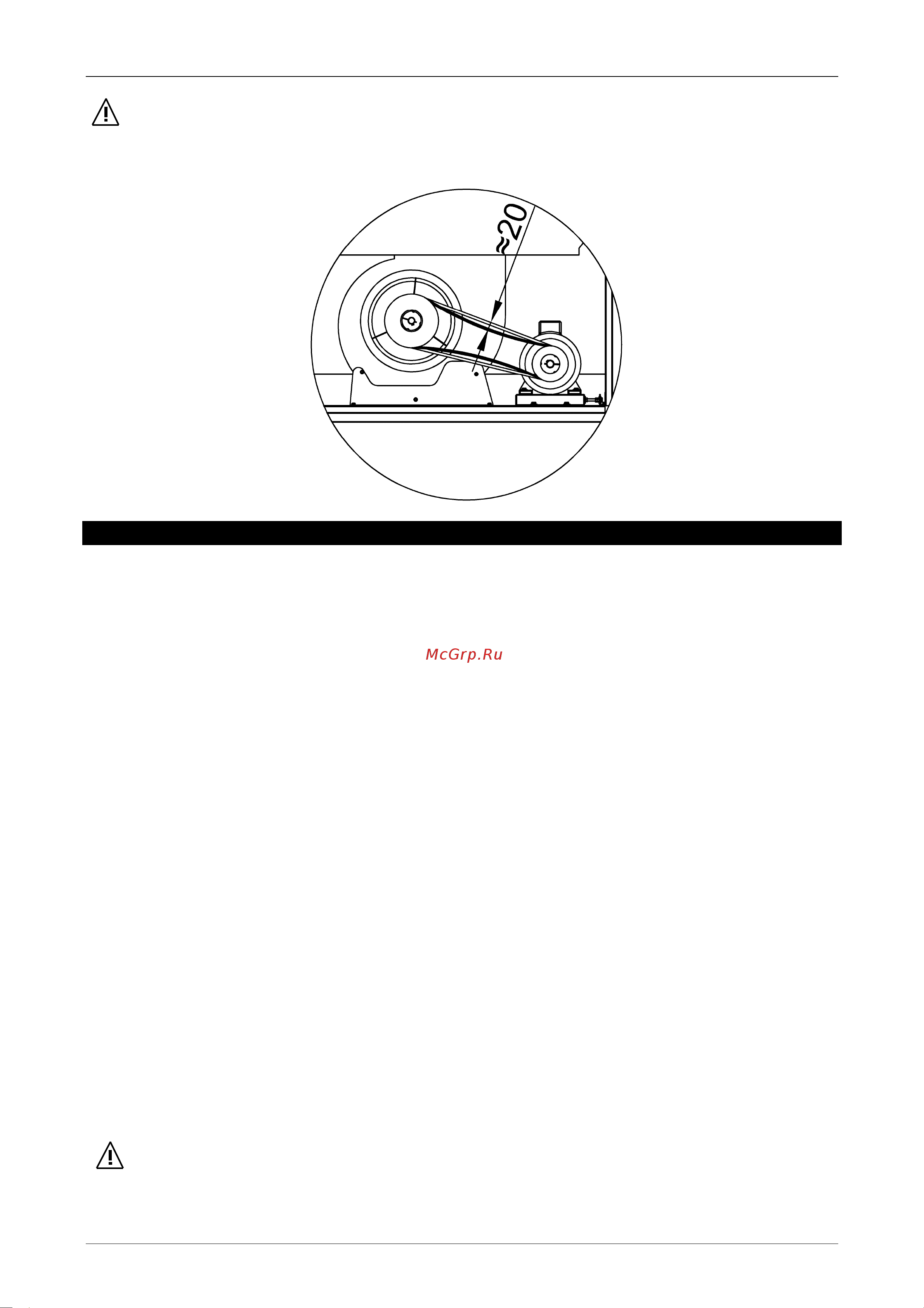

Никогда не натягивать ремни слишком сильно, поскольку возможны надломы оси вентилятора.
При нажатии руками с двух сторон ремень должен прогибаться примерно на 20-30 mm.
ДОПОЛНИТЕЛЬНАЯ ПРОВЕРКА
Для корректного функционирования установки, необходимо произвести дополнительную проверку
некоторых фундаментальных параметров. Включить установку и:
• Убедиться, что вентиляционная группа запускается с задержкой максимум примерно в 30 сек.
после включения горелки.
При включенном воздухонагревателе (после примерно 20 минут непрерывного функционирования)
произвести следующие операции:
• Убедиться в отсутствии утечек горючего.
• Проконтролировать правильный расход топлива при помощи счетчика.
• Убедиться, что температура дымов соответствует указанной в разделе “ОСНОВНЫЕ
ТЕХНИЧЕСКИЕ ДАННЫЕ” с погрешностью ± 5°C.
• Убедиться, что уставка термостата аварийного термостата с ручным перезапуском “LM”
является корректной.
• Убедиться, что уставка термостата аварийного термостата с автоматическим перезапуском
“TR” является корректной.
• Убедиться в отсутствии срабатываний аварийных термостатов LM и TR.
• Убедиться в отсутствии срабатываний аварийных, установленных на установке.
• Убедиться, в том, что тепловой скачок соответствует указанному в разделе “ОСНОВНЫЕ
ТЕХНИЧЕСКИЕ ДАННЫЕ” с погрешностью di ±2°K.
• Поворачивая градуированный штурвал аварийных термостатов LM и TR (симулируя
срабатывание) убедиться, что горелка отключается.
• Убедиться в корректном функционировании терморегуляции.
• Убедиться в корректном функционировании системы вывода конденсата.
• Убедиться в том, что электрическое потребление двигателей не превышает значений,
указанных на табличке.
• Убедиться в том, что воздушный прессостат горелки, отрегулирован так, чтобы она
отключалась в случае нехватки сгораемого воздуха и последующего загрязненного горения.
• Убедиться в том, что вентилятор функционирует еще примерно 3/4 минуты с момента
отключения горелки, прежде, чем отключиться.
ВНИМАНИЕ!
Все описанные выше проверки должны быть выполнены во всех предусмотренных режимах
функционирования (max и min).
