РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
- 51 -

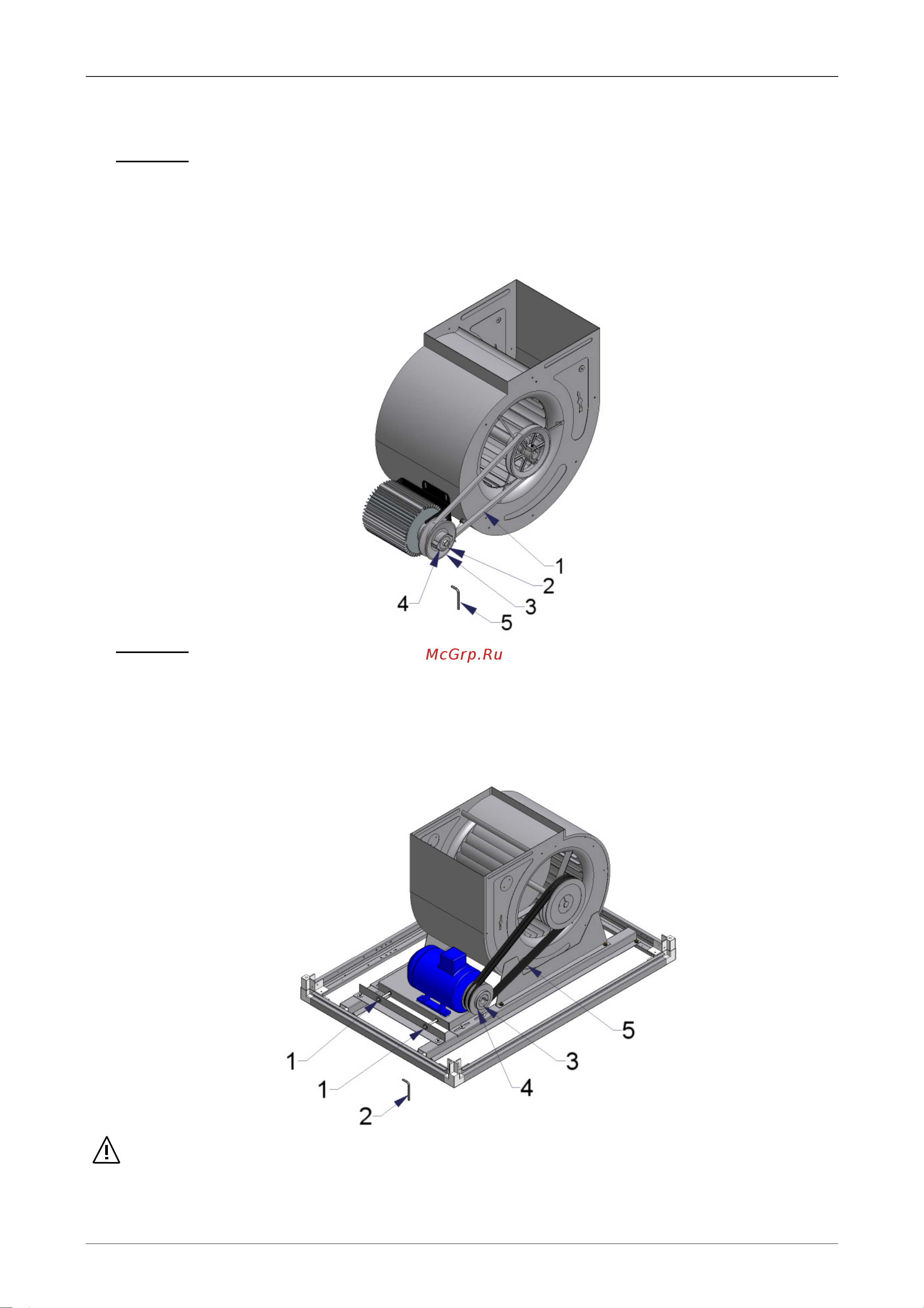

Для изменения частоты вращения вентилятора, следовать нижеописанным
рекомендациям:
Тип 1 – 2:
• Ослабить натяжение ремня, ослабив винт 2
• Снять ремень 1
• Шестиугольным ключом 5, ослабить установочные винты 4 на движущейся части шкива 3
• Вращать движущуюся часть шкива до достижения желаемого делительного диаметра.
• Заблокировать установочные винты 4 в соответствии с выемкой втулки
• Надеть и натянуть ремень 1
Тип 3 – 8:
• Ослабить натяжение ремня, ослабив винт 1
• Снять ремень 5
• Шестиугольным ключом 2, ослабить установочные винты 3 на движущейся части шкива 4
• Вращать движущуюся часть шкива до достижения желаемого делительного диаметра
• Заблокировать установочные винты 3 соответствии с выемкой втулки
• Надеть и натянуть ремень 5
В случае использования моделей с двумя и более двигателями, регулирование трансмиссии и
контроль электрического потребления производится на каждом отдельном двигателе.
