РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
- 21 -
ВЫВОД ДЫМА

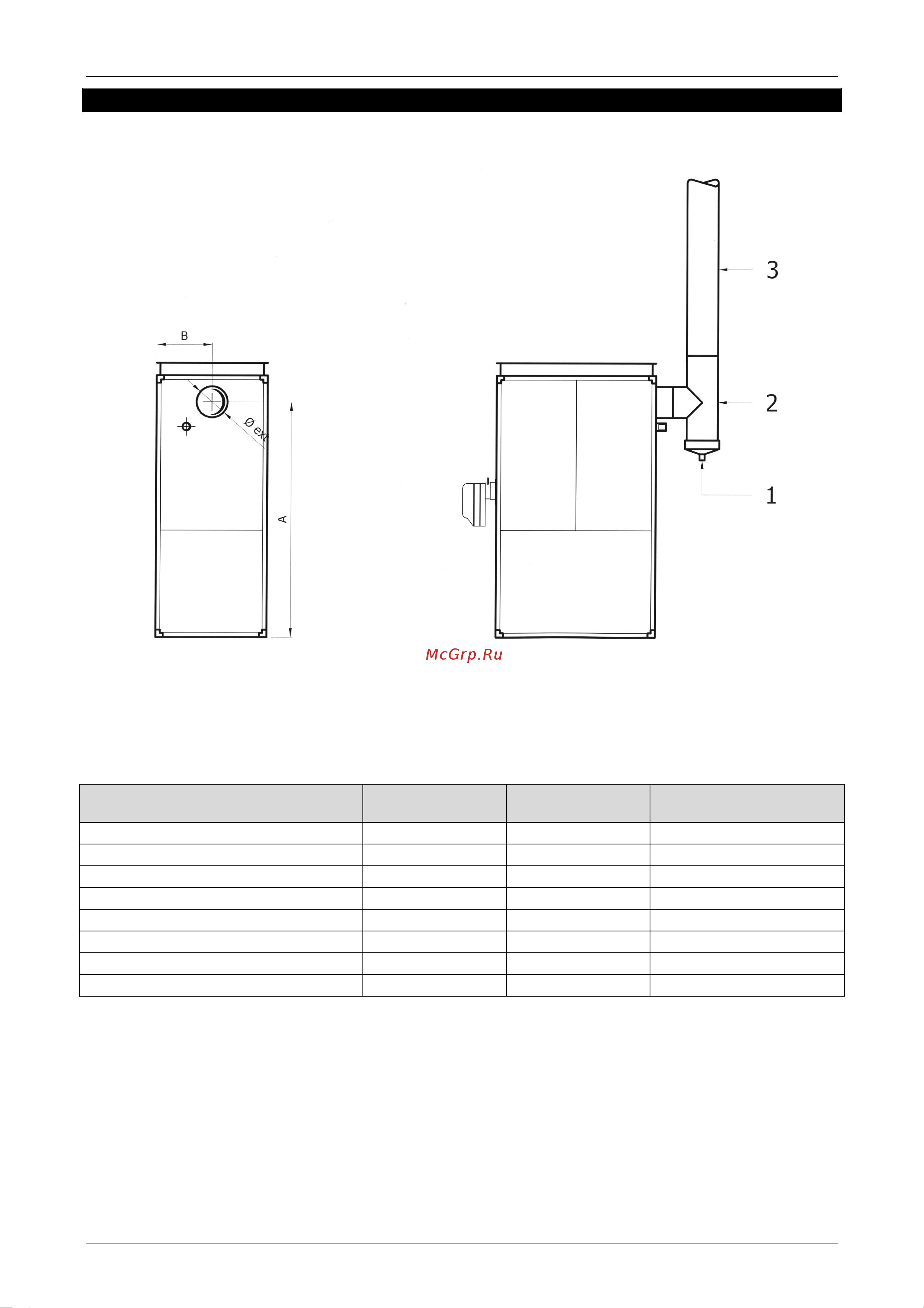

Положение соединения вывода дыма и схема подключения дымоходной трубы:
1. Присоединение вывода конденсата.
2. T-образное соединение.
3. Дымоходная труба.
ТИП
A
(mm)
B
(mm)
Ø E
(наружный - mm)
1 1.300 270 150
2 1.655 380 200
3 1.905 450 250
4 1.905 500 250
5 2.135 600 300
6 2.585 635 330
7 2.815 750 370
8 3.015 750 380
