РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
- 48 -

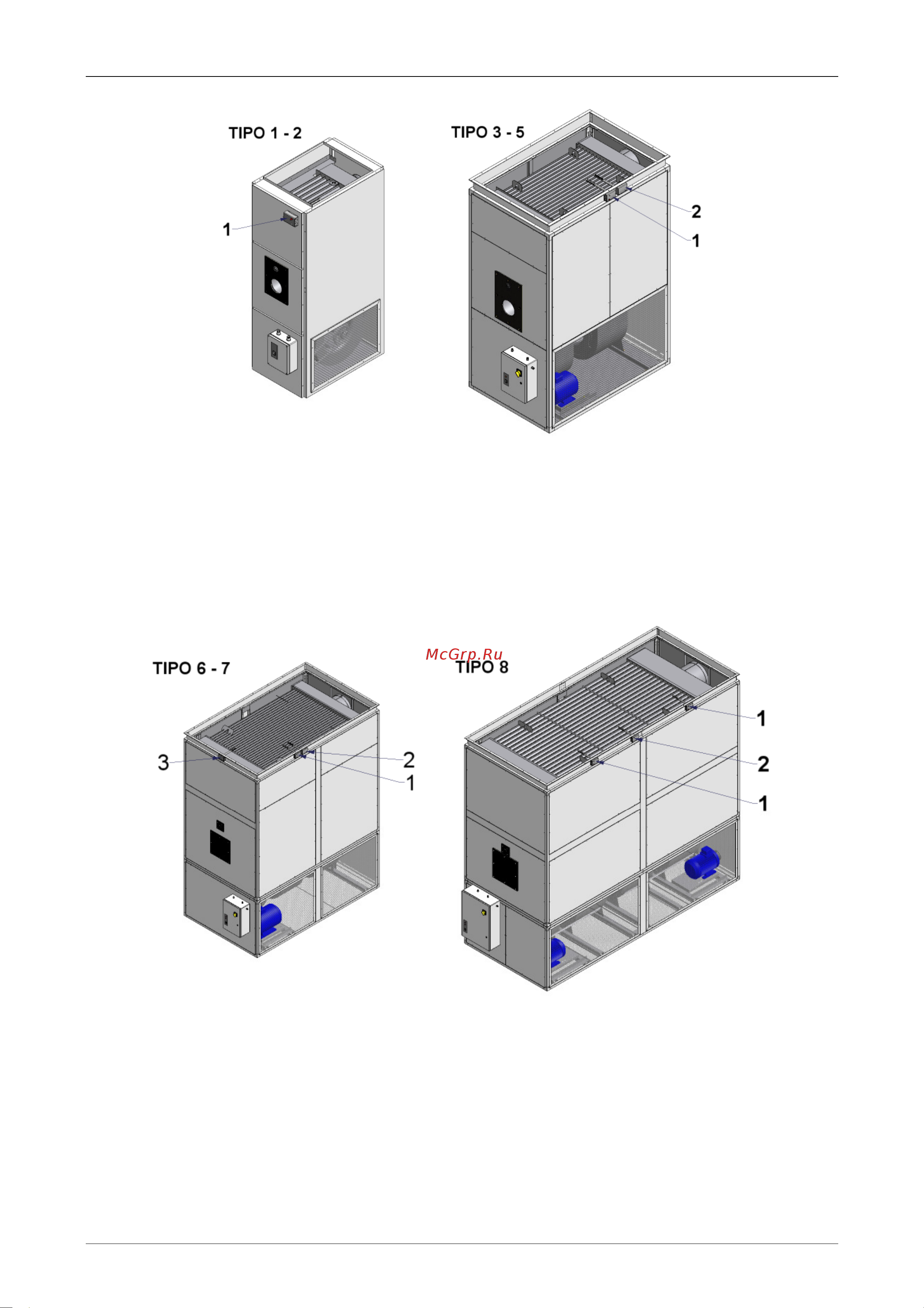

Схема установки двойных термостатов FAN-LIMIT:
ПЕРЕЧЕНЬ:
1. Двойной термостат (FAN – LM)
Подключена функция FAN. Заводская уставка 25 – 35°C
Подключена функция LIMIT. Заводская уставка 100°C
2. Двойной термостат (TR)
Подключена только функция АВАРИЯ. Заводская уставка 80°C.
В установки от Типа 5 до Типа 8, для удобства перевозки термостаты поставляются раздельными
секциями. Поэтому термостаты подключены к электрощиту, но устанавливаются в момент сборки. При
монтаже следовать нижеописанным указаниям по сборке:
Перечень:
1. Двойной термостат (FAN – LM)
Подключена функция FAN. Заводская уставка 25 – 35°C
Подключена функция LIMIT. Фабричная уставка 100°C
2. Двойной термостат (TR)
Подключена только функция АВАРИЯ. Заводская уставка 80°C.
3. Двойной термостат (FAN)
Подключена только функция FAN. Заводская уставка 25 – 35°C
Различные термостаты и место их установки могут быть идентифицированы также по специальной этикетке,
расположенной как на самом термостате, так и в месте, где расположены отверстия для установки. В любом
случае по различным длинам гофры с проводкой несложно определить место позиционирования термостата.
