РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
- 47 -
• ФУНКЦИЯ АВАРИЯ (Термостат TR – фабричная уставка 80°C), (Контрольный термостат
TR – заводская уставка +80 °C). Основная функция – остановка горелки в случае перегрева
воздуха. Автоматический перезапуск.
Данная функция выполняется термостатом, чувствительный
элемент которого установлен на выходе подачи нагретого воздуха. Автоматически перезапускается
после устранения неполадок, которые вызвали отключение.
Корректная уставка производится при
первом запуске изделия.
• ФУНКЦИЯ LIMIT (Термостат LM – постоянная уставка 100°C), имеет функцию остановки
горелки в случае излишнего перегрева воздуха. В случае срабатывания данной функции
необходимо перезапустить термостат, нажав на кнопку перезапуска,
после устранения
неполадок, которые вызвали отключение.
Данная функция выполняется термостатом, чувствительный
элемент которого установлен на выходе подачи нагретого воздуха
.
• ЭЛЕКТРИЧЕСКОЕ СОЕДИНИЕ И ЗАДАНИЕ УСТАВОК
Воздухонагреватель поставляется с выполненными электрическими соединениями и заданными
уставками двойного термостата. В случае необходимости произведения данных операций (при
техобслуживании, инспекции или замены компонента) рекомендуется воспользоваться
нижеописанными инструкциями.
Для перезапуска термостата необходимо нажать Кнопку reset.
ВНИМАНИЕ
Убедиться, в том, что провод надежно закреплен в зажиме, слегка потянув его.
ВНИМАНИЕ
Металлический мостик должен быть удален.

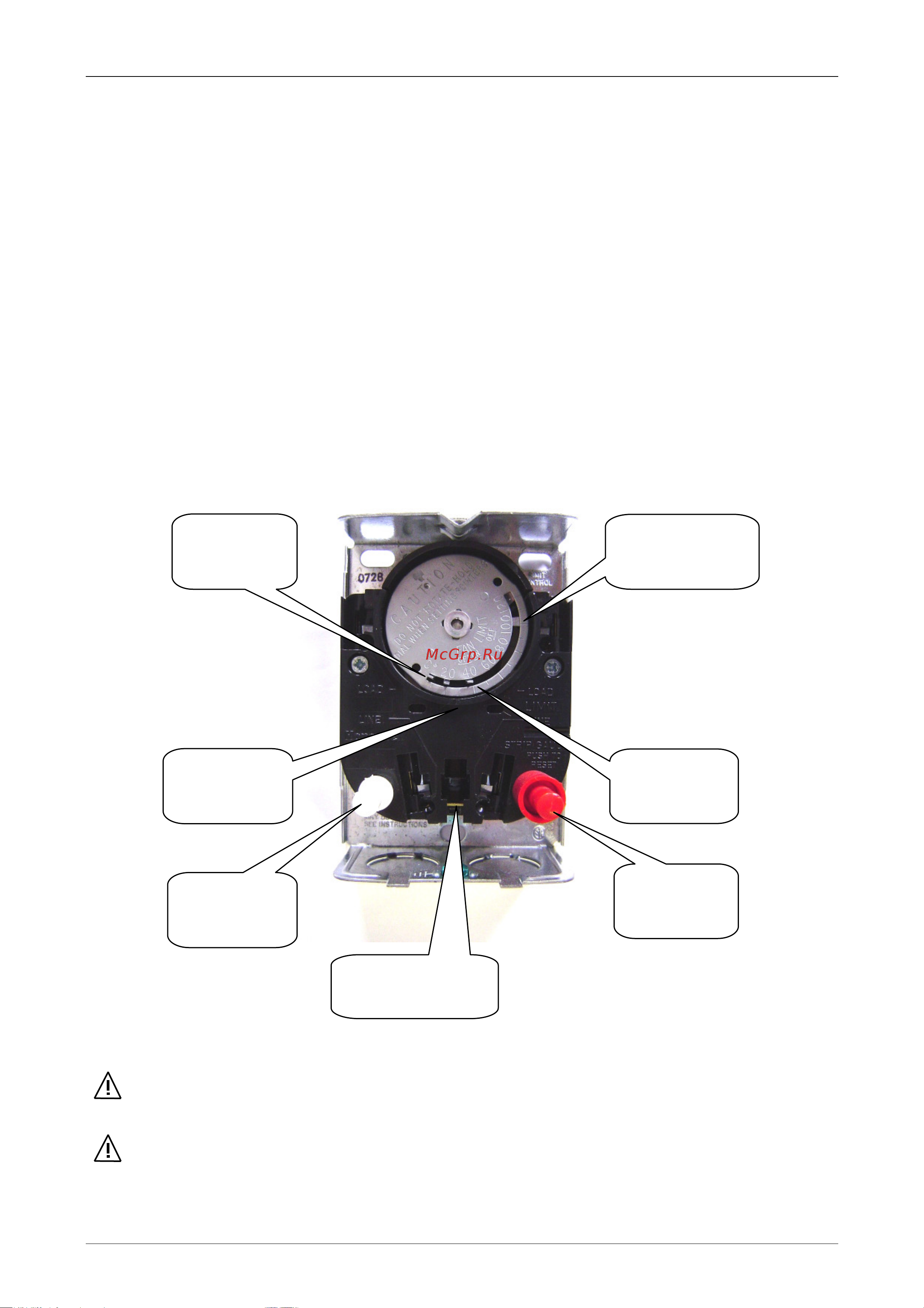

Индекс
термостата
FAN
Кнопка
RESET
Индекс
термостата
LIMIT
Ограничитель
LIMIT
Метка
уставки
Кнопка
вентиляции
Металлический
мостик
