Daikin EHBX08DA9W [158/260] Конфигурирование

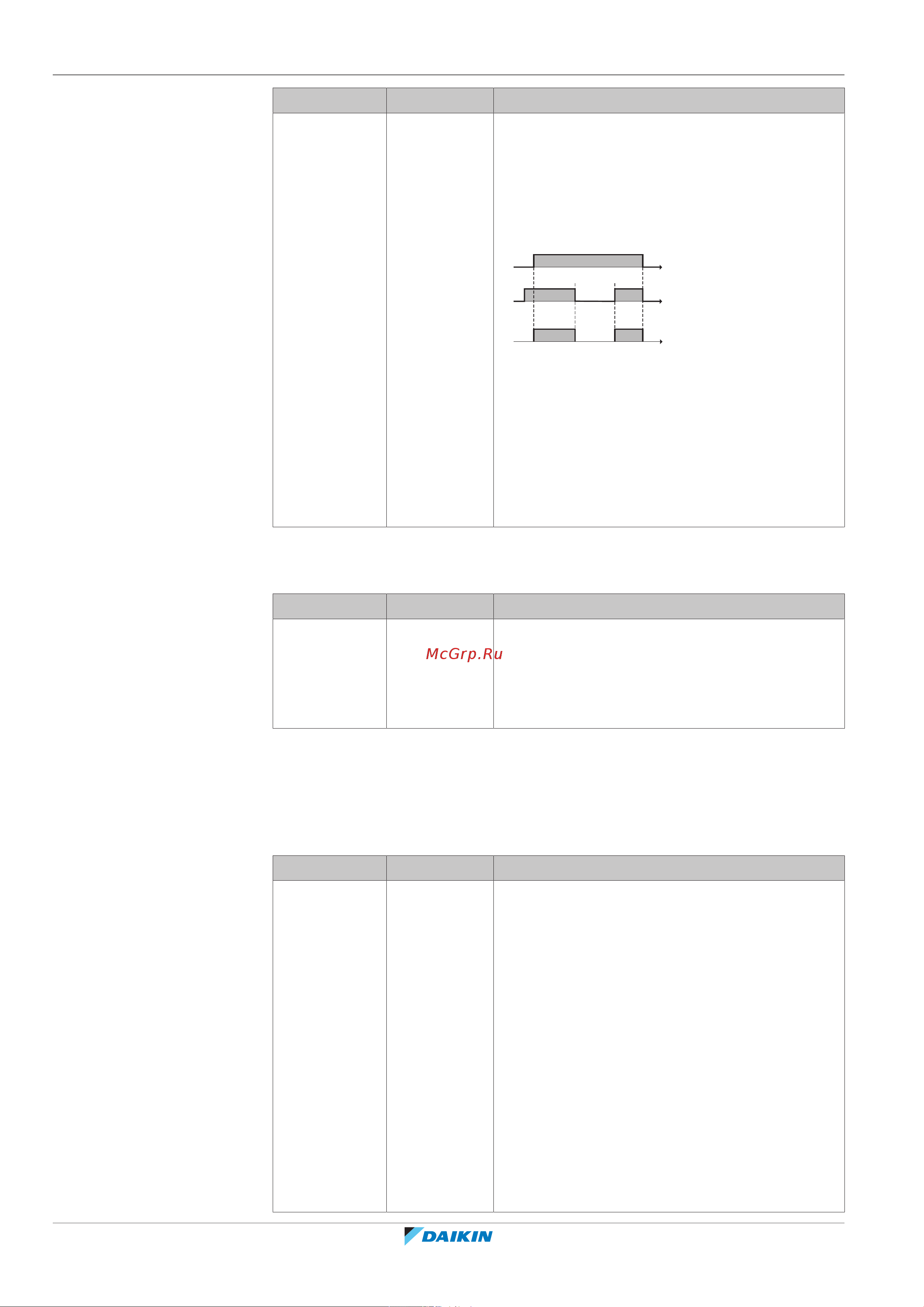

![Daikin EHBX08DA9W [158/260] Конфигурирование](/views2/1747154/page158/bg9e.png)
8 | Конфигурирование
Руководство по применению для установщика
158
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
# Код Описание
[4.5] [F-0D] ▪ 2 По запросу: Работа насоса по
требованию. Пример: ВКЛЮЧЕНИЕМ/
ВЫКЛЮЧЕНИЕМ управляет комнатный
термостат и термостат. Примечание: НЕ
доступно при управлении температурой
воды на выходе.
a
d
e
b
b
c
b c
c
a Управление нагревом/охлаждением
помещения
b Выкл
c Вкл
d Запрос на нагрев (от внешнего комнатного
термостата или комнатного термостата)
e Работа насоса
Тип блока
В этой части меню можно считать тип используемого блока:
# Код Описание
[4.6] Отсутствует Тип блока:
▪ 1 Только охлажд.
▪ 2 Только нагрев
▪ 3 Реверсивный
Ограничение насоса
Ограничение скорости насоса [9‑0D] определяет максимальную скорость
насоса. При нормальных условиях используемая по умолчанию настройка НЕ
должна изменяться. Ограничение скорости насоса отменяется, когда расход
ниже минимального значения (ошибка 7H).
# Код Описание
[4.7] [9-0D] Ограничение насоса:
▪ 0: Нет ограничений
▪ 1~4: Стандартное ограничение. Ограничение
применяется при любых условиях.
Требуемое управление разностью
температур и комфорт НЕ гарантируются.
▪ 5~8: Ограничение при отсутствии приводов.
Ограничение скорости насоса применяется,
когда отсутствует выход нагрева. При
наличии выхода нагрева скорость насоса
определяется только разностью температур
в соответствии с требуемой
производительностью. Для этого диапазона
ограничения возможна разность температур
и гарантируется комфорт.
