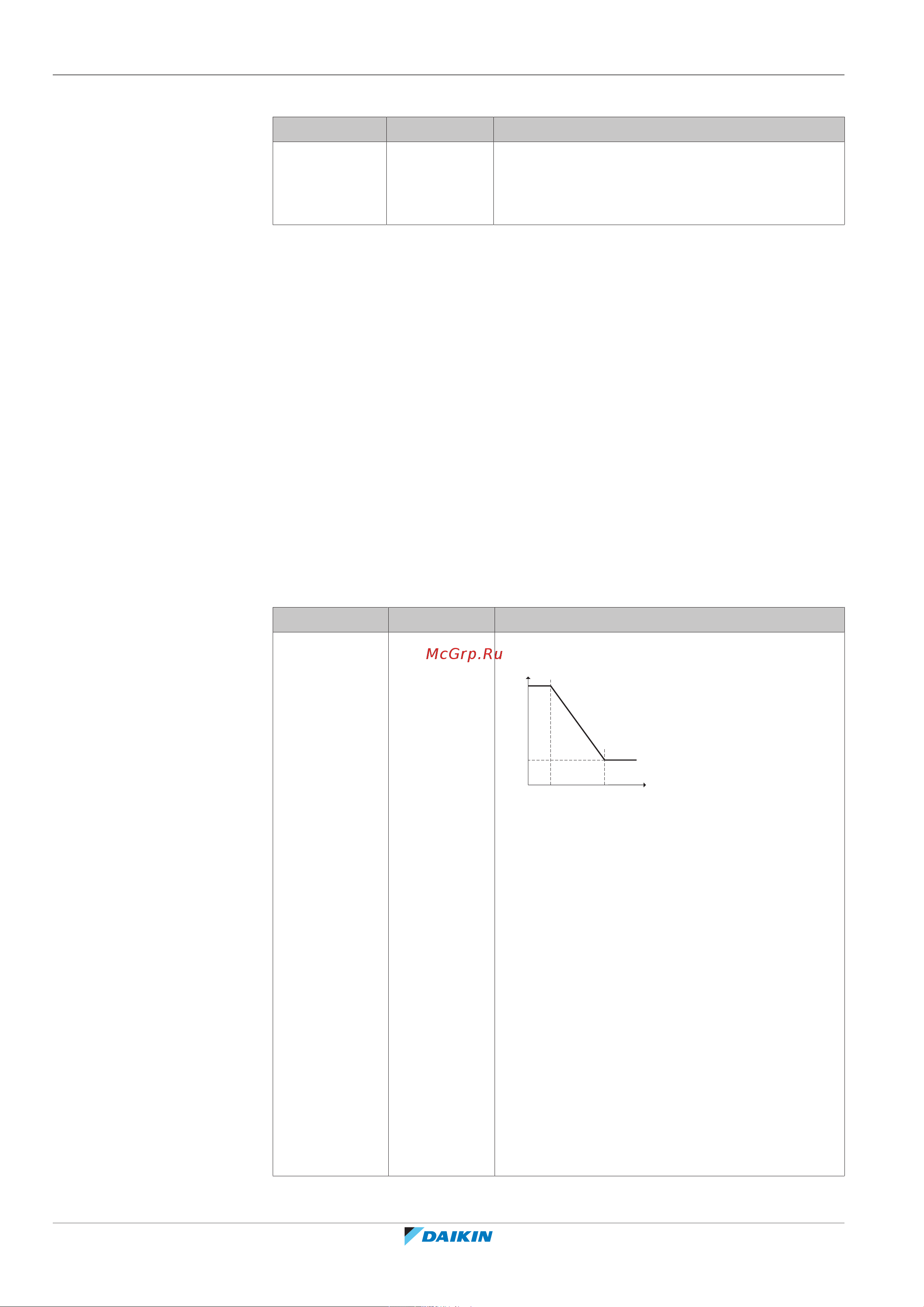

8 | Конфигурирование
Руководство по применению для установщика
166
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
Режим уставки
# Код Описание
[5.B] Отсутствует Режим уставки:
▪ Фиксированное
▪ Погодозависимый
Кривая МЗ
При активации работы в режиме обусловленном метеоусловиями, требуемая
температура резервуара определяется автоматически в зависимости от
усредненной температуры наружного воздуха: низкие температуры
наружного воздуха приведут к более высоким требуемым температурам
резервуара, поскольку кран холодной воды холоднее и наоборот.
Если для подготовки горячей воды бытового потребления выбран вариант
Только расписание или Расписание + повторный нагрев, температура
комфортного хранения зависит от погоды (согласно кривой зависимости от
погоды), а экономичное хранение и температура повторного нагрева НЕ
зависят от погоды.
Если для подготовки горячей воды бытового потребления выбран вариант
Только повт. нагр., требуемая температура в резервуаре зависит от
погоды (в соответствии с кривой зависимости от погоды). Во время работы с
метеозависимыми условиями, конечный пользователь не может регулировать
требуемую температурного резервуара в пользовательском интерфейсе.
Также см. раздел «8.4Кривая зависимости от погоды» [4126].
# Код Описание
[5.C] [0-0E]
[0-0D]
[0-0C]
[0-0B]
Кривая МЗ:
T
DHW
T
a
[0-0C]
[0-0B]
[0-0E] [0-0D]
▪ T
DHW
: Требуемая температура в резервуаре.
▪ T
a
: Окружающая температура снаружи
(усредненная)
▪ [0-0E]: низкая температура снаружи:–
40°C~5°C
▪ [0-0D]: высокая окружающая температура
снаружи: 10°C~25°C
▪ [0-0C]: требуемая температура в резервуаре,
если температура снаружи равна или
меньше низкой окружающей температуры:
45°C~[6‑0E]°C
▪ [0-0B]: требуемая температура в резервуаре,
если температура снаружи равна или
больше высокой окружающей температуры:
35°C~[6‑0E]°C
