5 | Руководство по применению
Руководство по применению для установщика
27
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
▪ Комфорт. При нагреве теплыми полами беспроводной внешний комнатный
термостат благодаря измерению влажности в помещении исключает
образование конденсата на полу в режиме охлаждения.

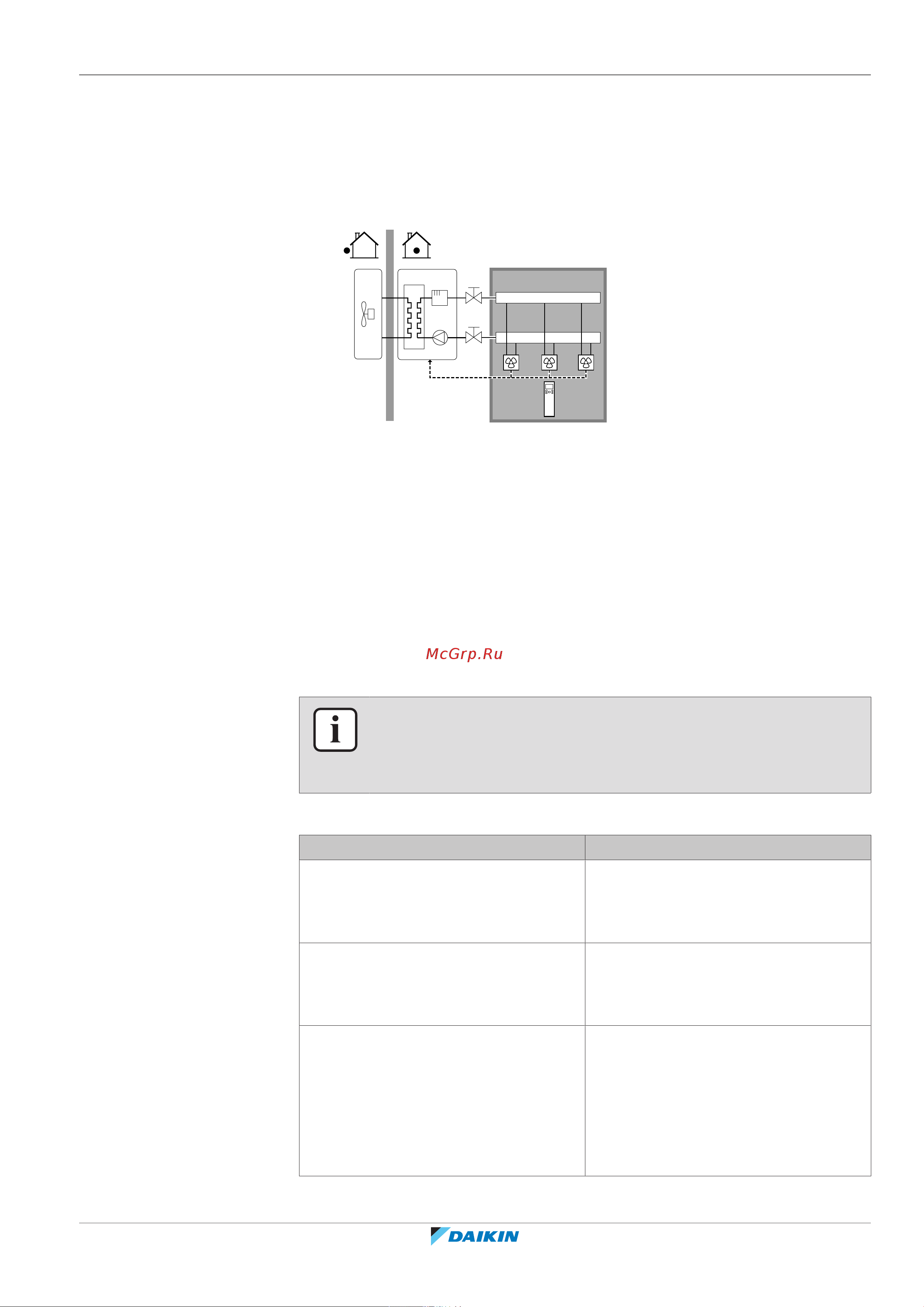

Конвекторы теплового насоса
Настройка
B
A
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Пульт дистанционного управления конвекторов тепловогонасоса
▪ Конвекторы теплового насоса непосредственно подсоединены к
внутреннему агрегату.
▪ Нужная температура в помещении устанавливается с пульта дистанционного
управления конвекторов тепловогонасоса.
▪ Сигнал запроса на обогрев/охлаждение помещения отправляется на один
цифровой вход внутреннего агрегата (X2M/35 и X2M/30).
▪ Сигнал режима работы в помещении отправляется на конвекторы
тепловогонасоса через один цифровой выход внутреннего агрегата (X2M/4
и X2M/3).
ИНФОРМАЦИЯ
При использовании нескольких конвекторов теплового насоса убедитесь, что
каждый из них принимает инфракрасный сигнал от пульта дистанционного
управления конвекторов тепловогонасоса.
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление блоком
определяется внешним термостатом.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Внешний комнатный термостат для
основной зоны:
▪ #: [2.A]
▪ Код: [C-05]
1 (1 контакт): если используемый
комнатный термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения между
запросом на нагрев или охлаждение.
