Daikin EHBX08DA9W [73/260] Монтаж
![Daikin EHBX08DA9W [73/260] Монтаж](/views2/1747154/page73/bg49.png)
7 | Монтаж
Руководство по применению для установщика
73
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03

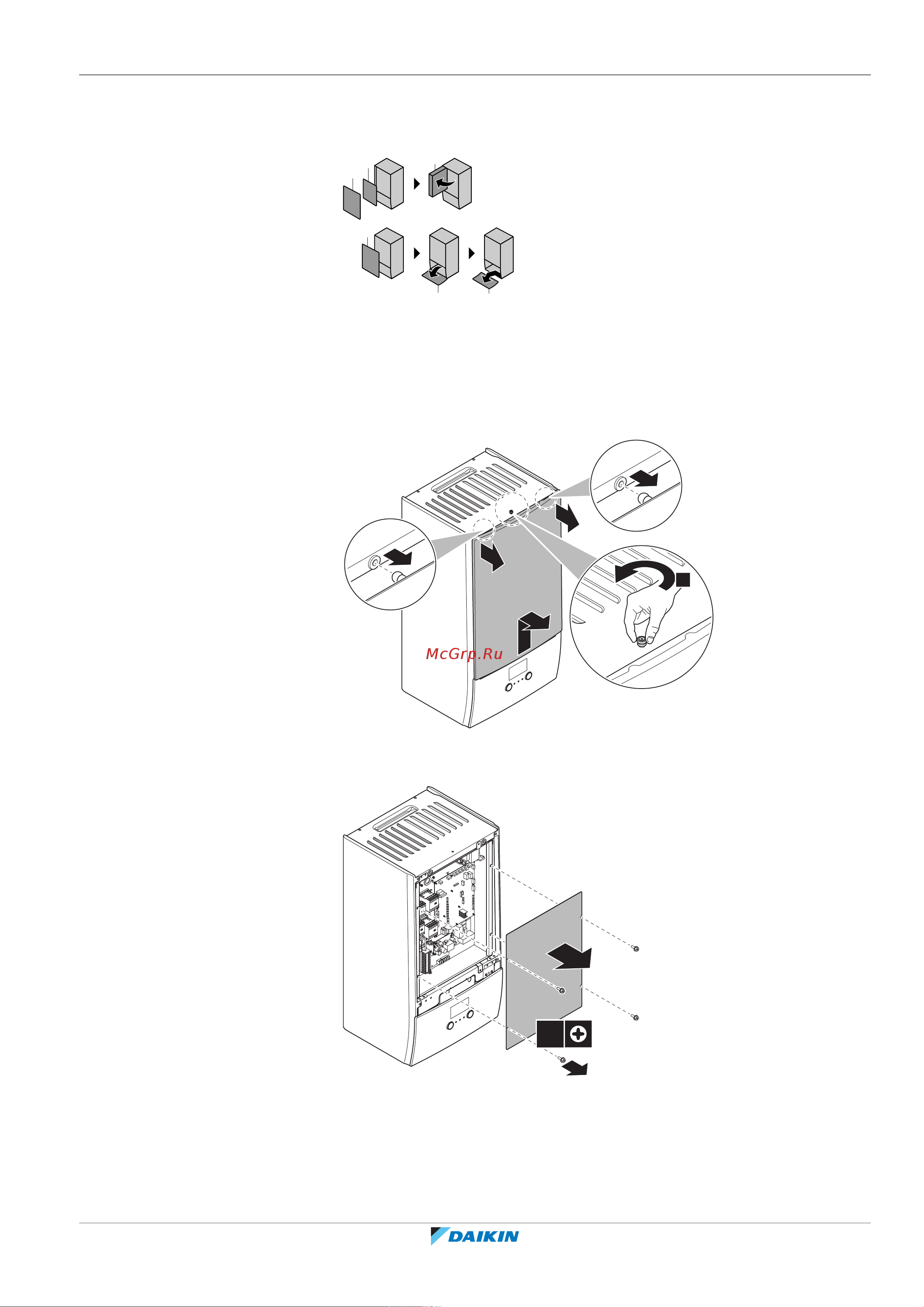

7.2.3 Чтобы открыть внутренний агрегат
Обзор
1
2
3
1
4
4
1 Лицевая панель
2 Крышка распределительной коробки
3 Распределительная коробка
4 Панель интерфейса пользователя
Снятие элементов
1 Снимите лицевую панель.
2
2
1
3
2 Если нужно подключить электропроводку, то снимите крышку
распределительной коробки.
4×
3 Если нужно выполнять работы за распределительной коробкой, то
откройте ее.
