5 | Руководство по применению
Руководство по применению для установщика
32
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
1 (Внешний комнатный
термостат): управление блоком
определяется внешним термостатом.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
По сравнению с конвекторами тепловогонасоса в одном помещении:
▪ Комфорт. С помощью пульта дистанционного управления конвекторами
теплового насоса можно установить требуемую температуру в каждом
помещении, в том числе по расписанию.
Комбинация: теплые полы + конвекторы тепловогонасоса – несколько помещений

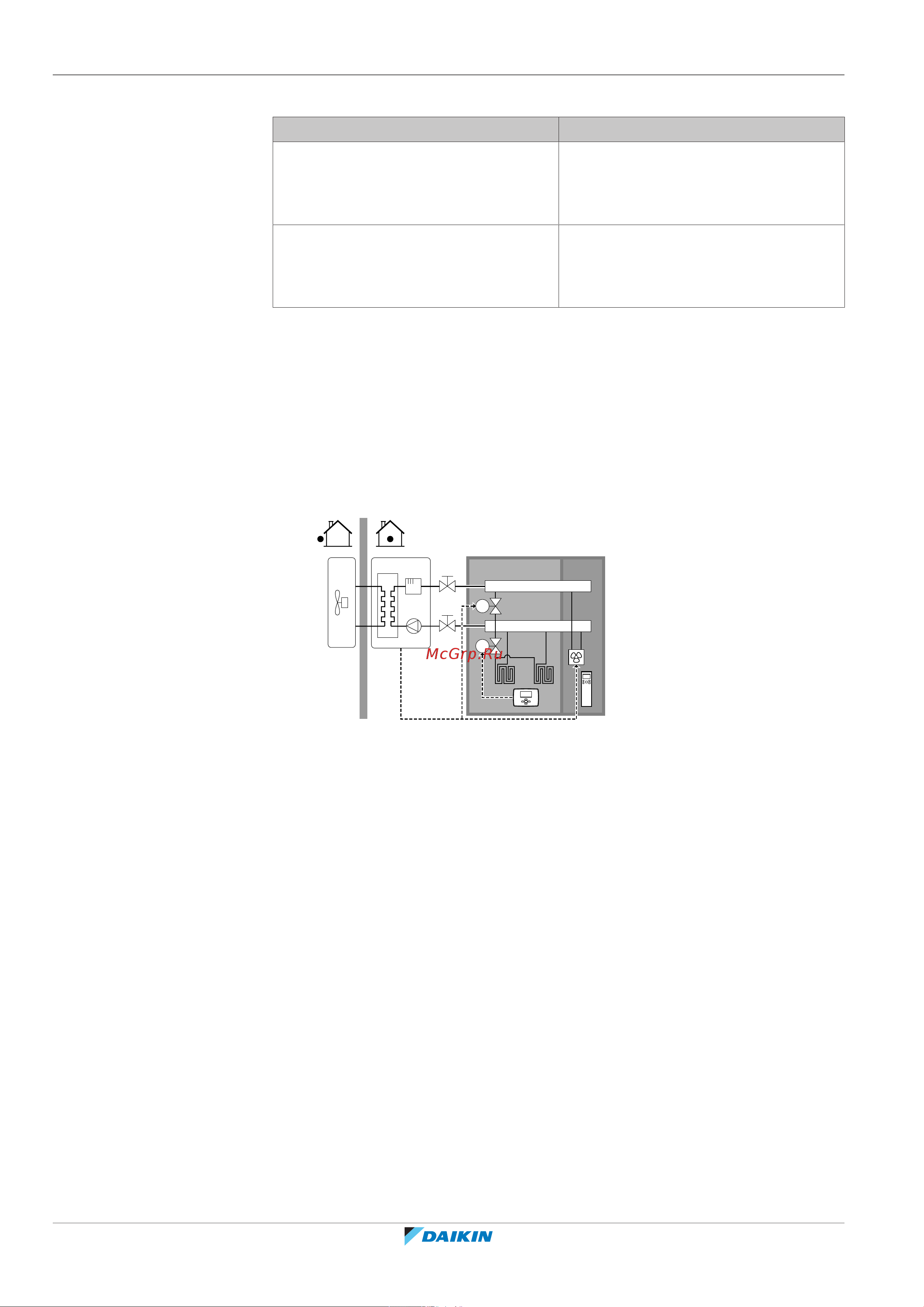

Настройка
b
B C
A
a
M1
M1
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Внешний термостат помещения
b Пульт дистанционного управления конвекторов тепловогонасоса
▪ Для каждого помещения с конвекторами теплового насоса: конвекторы
тепловогонасоса непосредственно соединены с внутренним агрегатом.
▪ Для каждого помещения с теплым полом: перед контуром теплого пола
устанавливаются два запорных клапана (приобретаются на месте):
- запорный клапан для предотвращения подачи горячей воды при
отсутствии запроса на обогрев помещения;
- Запорный клапан для предотвращения образования конденсата на полу
при охлаждении помещений конвекторами тепловогонасоса.
▪ Для каждого помещения с конвекторами теплового насоса: нужная
температура в помещении устанавливается с пульта дистанционного
управления конвекторов тепловогонасоса.
▪ Для каждого помещения с теплым полом: нужная температура в помещении
устанавливается на внешнем комнатном термостате (проводном или
беспроводном).
▪ Выбор режима работы в пространстве производит интерфейс пользователя у
внутреннего агрегата. Помните, что режим работы каждого внешнего
комнатного термостата и пульта дистанционного управления конвекторов
теплового насоса устанавливается в соответствии с внутренним агрегатом.
