7 | Монтаж
Руководство по применению для установщика
81
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
7.3.6 Чтобы избежать опрокидывания наружного агрегата
В случае установки блока в местах, где сильный ветер может его наклонить,
необходимо принять следующие меры:

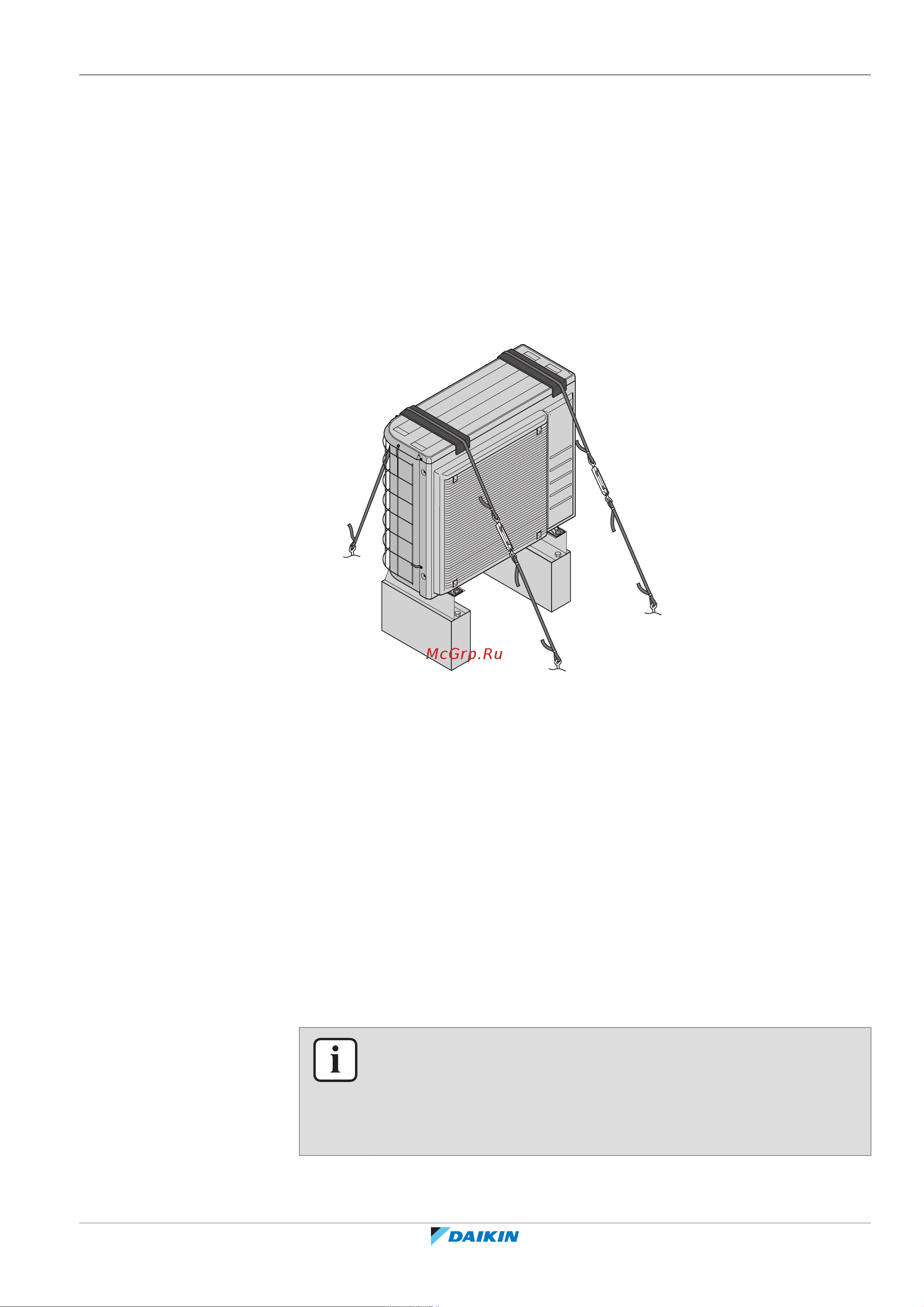

1 Подготовьте 2 кабеля, как показано на следующей иллюстрации
(приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между кабелями и
наружным блоком лист резины (приобретается по месту установки).
4 Подсоедините концы кабелей.
5 Закрепите кабели.
7.4 Монтаж внутреннего агрегата
7.4.1 Монтаж внутреннего агрегата
При
Необходимо завершить монтаж наружного и внутреннего блоков, прежде чем
подсоединять трубопроводы хладагента и воды.
Типовая последовательность действий
Монтаж внутреннего агрегата обычно включает следующие этапы.
1 Установка внутреннего агрегата.
7.4.2 Меры предосторожности при монтаже внутреннего агрегата
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
указанных далее разделах:
▪ Общие правила техники безопасности
▪ Подготовка
