14 Технические данные
Подборка самых свежих технических данных размещена на региональном
веб-сайте Daikin (в открытом доступе). Полные технические данные в самой
свежей редакции размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).

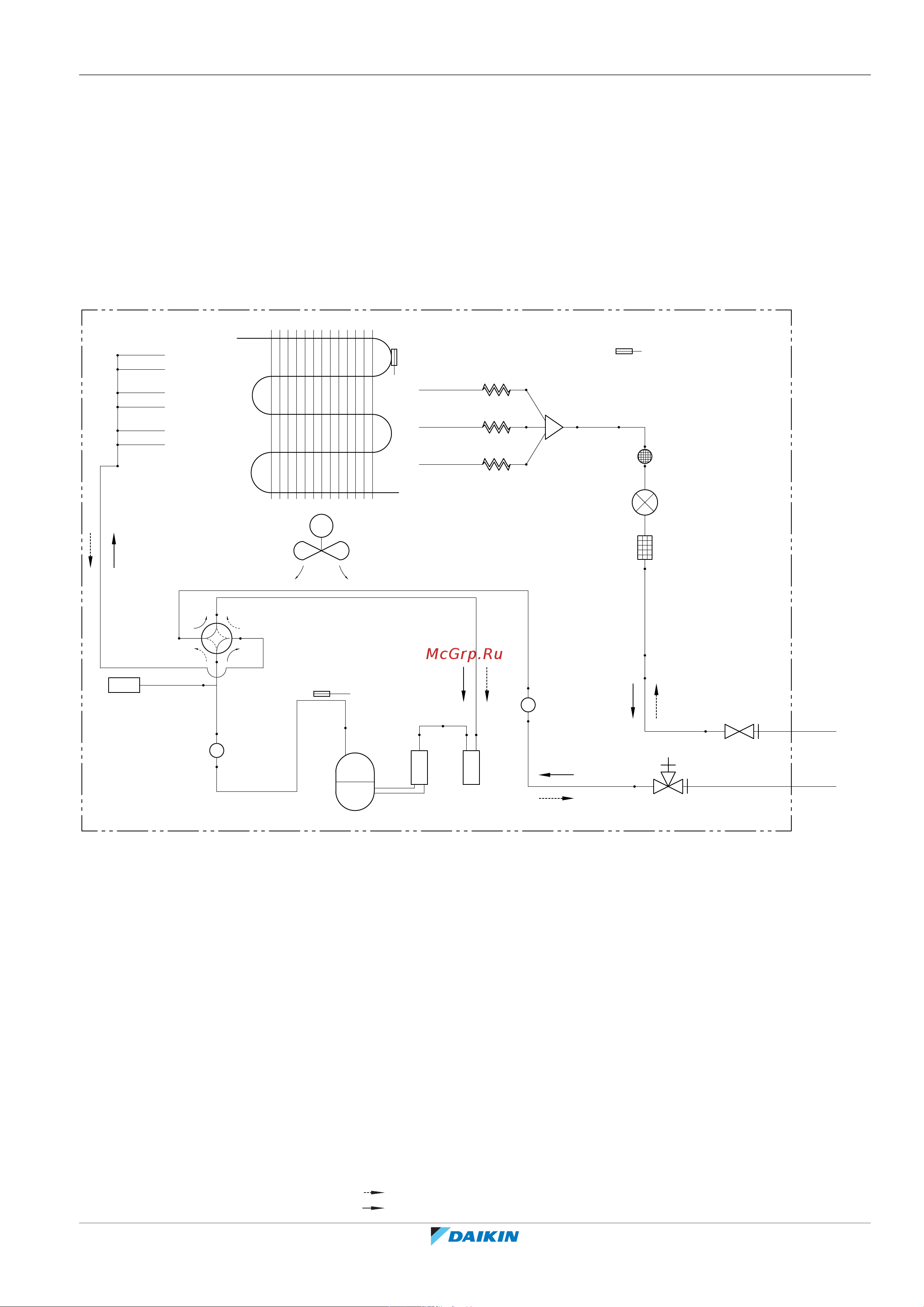

14.1 Схема трубопроводов: Наружный блок
R2T
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
7.0 CuT
12.7 CuT
12.7 CuT
12.7 CuT
6.4 CuT
6.4 CuT
6.4 CuT
6.4 CuT
4.0 CuT
4.0 CuT
9.5 CuT
15.9 CuT
3D110394
9.5 CuT
12.7 CuT
15.9 CuT
6.4 CuT
S1PH
Y1E
R1T
R3T
M1C
Y1S
4.0 CuT
M1F
b
ac
d
e
f
g
h
ij
k
k
g
g
a Проложенный по месту трубопровод (жидкость: соединение с накидной
гайкой Ø6,4мм)
b Проложенный по месту трубопровод (газ: соединение с накидной гайкой
Ø15,9мм)
c Запорный вентиль (жидкость)
d Запорный вентиль с сервисным портом (газ)
e Фильтр
f Глушитель с фильтром
g Капиллярная трубка
h Теплообменник
i Накопитель
j Аккумулятор компрессора
k Глушитель
M1C Компрессор
M1F Вентилятор
R1T Термистор (наружный воздух)
R2T Термистор (теплообменник)
R3T Термистор (нагнетание компрессора)
S1PH Реле высокого давления (автоматический сброс)
Y1E Электронный терморегулирующий вентиль
Y1S Электромагнитный клапан (4‑ходовой клапан) (ВКЛ.: охлаждение)
Нагрев
Охлаждение
