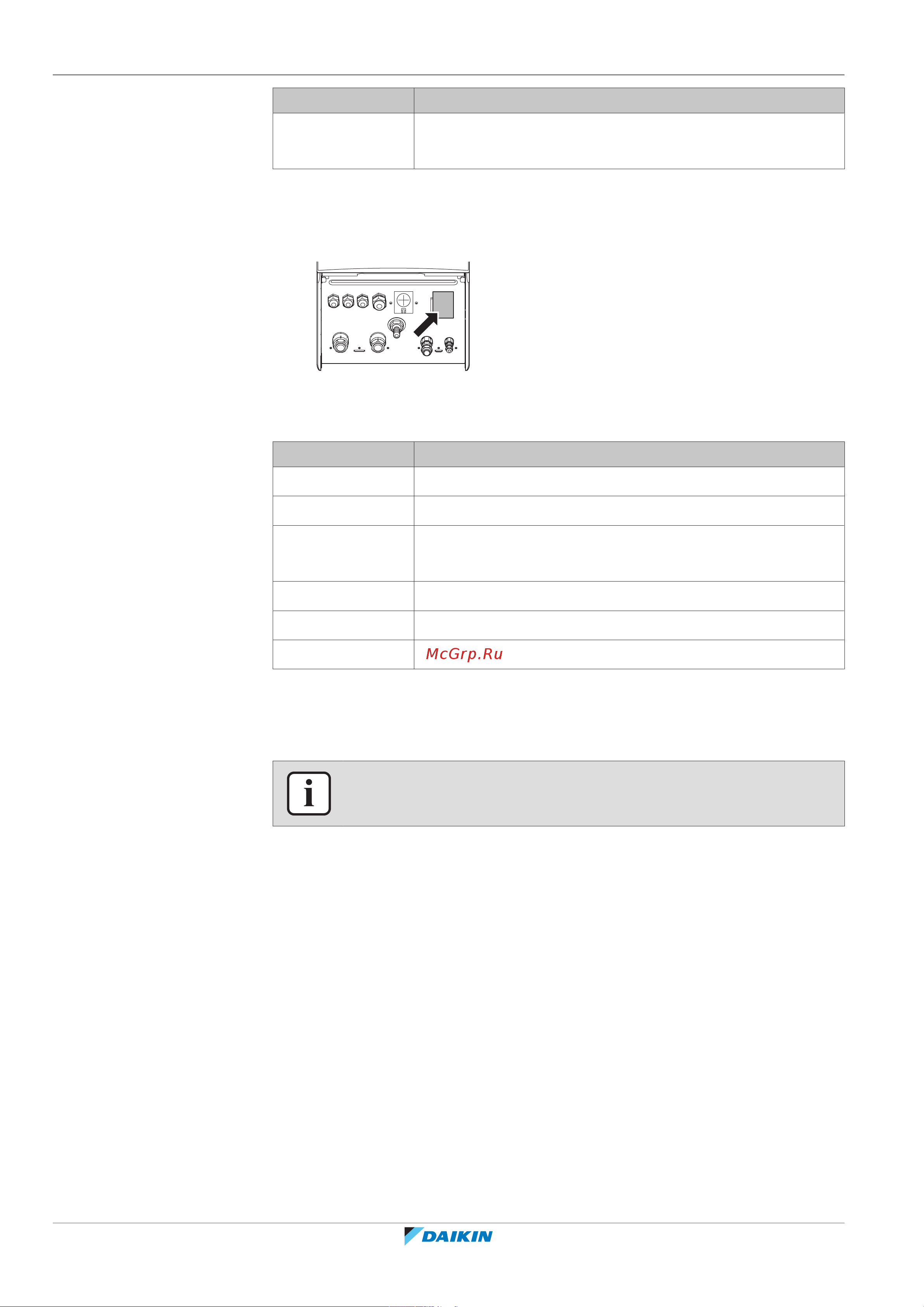

4 | Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
20
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
Код Объяснение
A A=австрийская модель
[—]=неавстрийская модель
4.2.2 Идентификационная табличка: Внутренний блок
Местоположение
Идентификация модели
Пример: EHBH04DA6V
Код Описание
E Европейская модель
HB Устанавливаемый на стене внутренний агрегат
H H=только нагрев
X=нагрев/охлаждение
04 Класс производительности
DA Модельный ряд
6V Модель резервного нагревателя
4.3 Комбинации агрегатов и дополнительного оборудования
ИНФОРМАЦИЯ
Отдельные опции могут поставляться не во все страны мира.
4.3.1 Возможные опции для наружного агрегата
Комплект дренажного поддона (EKDP008D)
Комплект дренажного поддона необходим для сбора конденсата из
наружного агрегата. Комплект дренажного поддона состоит из следующего:
▪ Дренажный поддон
▪ Монтажные кронштейны
Порядок монтажа приведен в инструкциях по монтажу дренажного поддона.
Нагреватель дренажного поддона (EKDPH008CA)
Нагреватель дренажного поддона необходим для предотвращения
замораживания дренажного поддона.
Данное оборудование рекомендуется устанавливать с холодных регионах с
низкими температурами наружного воздуха или сильными снегопадами.
