5 | Руководство по применению
Руководство по применению для установщика
31
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
▪ Выбор режима работы в пространстве производит интерфейс пользователя у
внутреннего агрегата. Помните, что режим работы каждого комнатного
термостата устанавливается в соответствии с внутренним агрегатом.
▪ Термостаты помещения соединены с запорными вентилями, но НЕ должны
подсоединяться к внутреннему агрегату. Из внутреннего агрегата постоянно
поступает вода на выходе, что дает возможность программировать
расписание воды на выходе.
Конфигурирование
Настройка Значение
Контроль температуры в агрегате:
▪ #: [2.9]
▪ Код: [C-07]
0 (Вода на выходе): управление
блоком определяется на основе
температуры воды на выходе.
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
0 (Одна зона): основная
Преимущества
По сравнению с теплыми полами или радиаторами в одном помещении:
▪ Комфорт. С помощью комнатных термостатов можно установить требуемую
температуру в помещении, в том числе по расписанию.

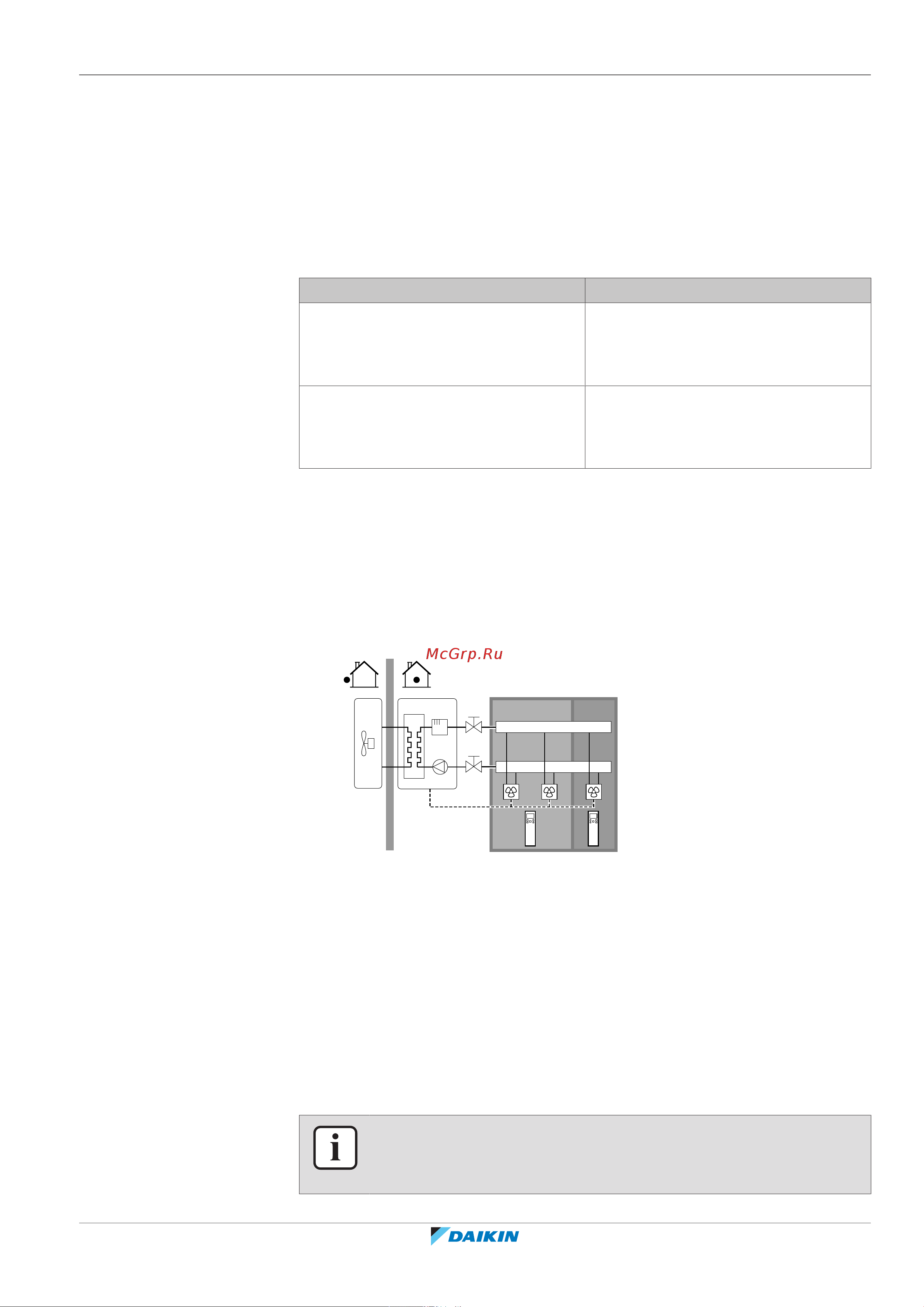

Конвекторы тепловогонасоса—несколько помещений
Настройка
B
A
a a
C
A Главная зона температуры воды на выходе
B Помещение 1
C Помещение 2
a Пульт дистанционного управления конвекторов тепловогонасоса
▪ Нужная температура в помещении устанавливается с пульта дистанционного
управления конвекторов тепловогонасоса.
▪ Выбор режима работы в пространстве производит интерфейс пользователя у
внутреннего агрегата.
▪ Сигналы запроса на нагрев или охлаждение каждого конвектора
теплового насоса подаются параллельно на цифровой вход внутреннего
агрегата (X2M/35 и X2M/30). Внутренний агрегат подает температуру воды
на выходе только при наличии фактического запроса.
ИНФОРМАЦИЯ
Для повышения комфорта и производительности мы рекомендуем установить
на каждом конвекторе тепловогонасоса комплект клапанов EKVKHPC (опция).
