5 | Руководство по применению
Руководство по применению для установщика
37
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03

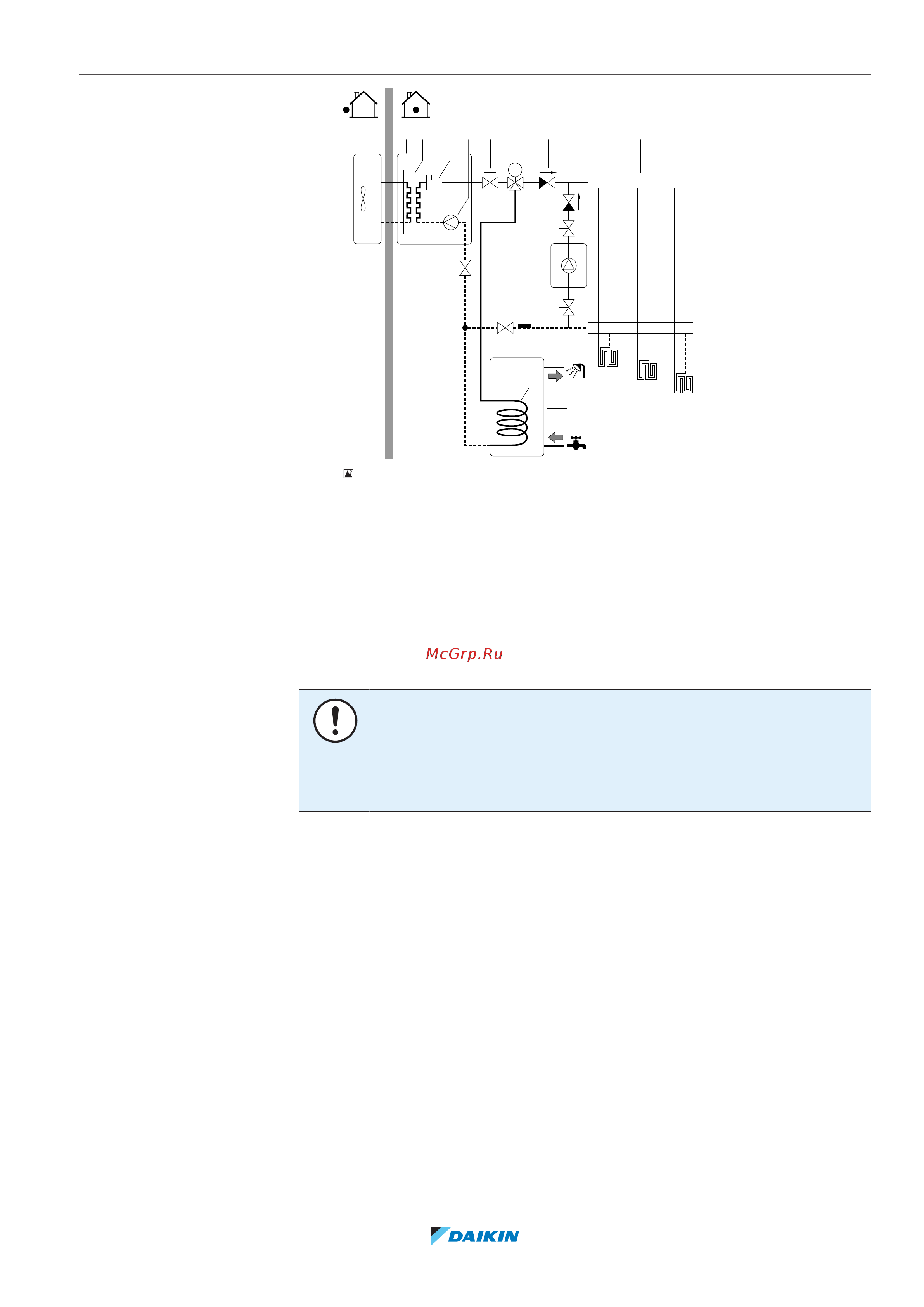

a b c d e f g h j
FHL1
FHL2
FHL3
M
h
i
il
k
f
m
n
5‒0
a Наружный агрегат
b Внутренний агрегат
c Теплообменник
d Резервный нагреватель
e Насос
f Запорный вентиль
g 3-ходовой клапан с электроприводом
h Обратный клапан (приобретается по месту установки)
i Запорный клапан (приобретается на месте)
j Коллектор (приобретается на месте)
k Вспомогательный водонагреватель (приобретается на месте)
l Аквастатный клапан (приобретается на месте)
m Резервуар ГВБП (EHBH/X: дополнительно)
n Змеевик теплообменника
FHL1...3 Подогревполов
ПРИМЕЧАНИЕ
▪ Убедитесь, что вспомогательный водонагреватель и его положение в
системе соответствуют действующим нормативам.
▪ Компания Daikin НЕ несет ответственности за некорректные и небезопасные
ситуации в системе вспомогательного нагревателя.
▪ Убедитесь, что температура возвращающейся в тепловой насос воды НЕ
превышает 55°C. Для этого:
- Установите нужную температуру воды через контроллер вспомогательного
нагревателя максимум на 55°C.
- Установите в потоке воды, возвращающейся в тепловой насос,
аквастатный клапан. Установите аквастатный клапан на закрытие выше
55°C, а на открытие ниже 55°C.
▪ Установите обратные клапаны.
▪ Проследите за тем, чтобы в контуре циркуляции воды был только один
расширительный бак. Внутренний агрегат поставляется с уже
смонтированным расширительным баком.
▪ Установите плату цифровых входов/выходов (дополнительно EKRP1HBAA).
▪ Соедините X1 и X2 (переключение на внешний источник тепла) на печатной
плате цифровых входов/выходов со вспомогательным водонагревателем.
См. раздел «7.9.15 Подключение переключения на внешний источник
тепла» [4109].
