Daikin EHBX08DA9W [100/260] Монтаж

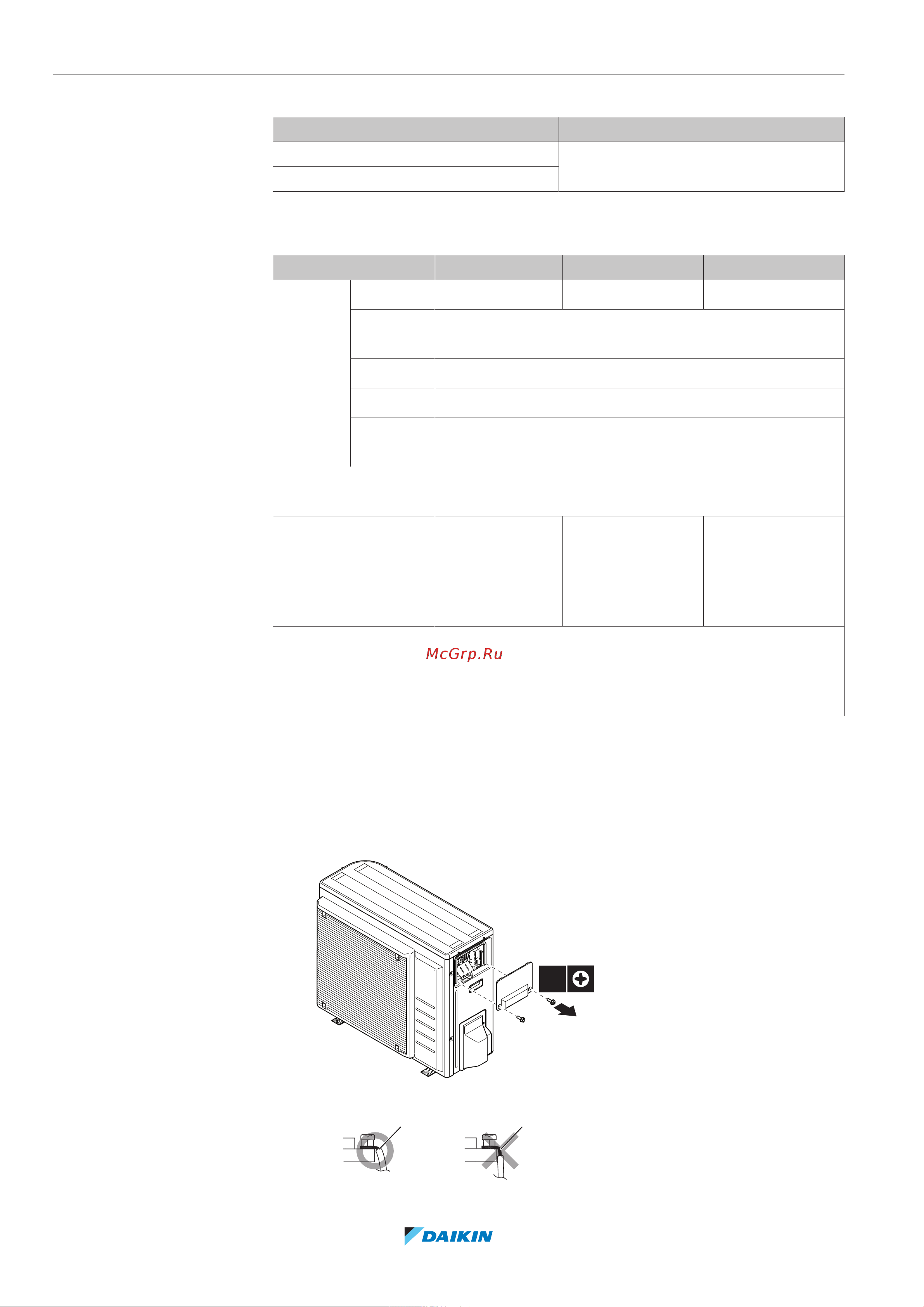

![Daikin EHBH08DA6V7 [100/260] Монтаж](/views2/1747154/page100/bg64.png)
7 | Монтаж
Руководство по применению для установщика
100
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
Крутящие моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,5
M4 (заземление)
7.9.5 Характеристики стандартных компонентов электропроводки
Деталь ERGA04+06DAV3 ERGA08DAV3 ERGA04~08DAV3A
Кабель
электроп
итания
MCA
(a)
19,9А 24,0А 15,9А
Напряжен
ие
230В
Фаза 1~
Частота 50Гц
Размеры
проводов
Должны соответствовать действующему
законодательству
Соединительный
кабель
Минимальное сечение кабеля 1,5мм² и применимо
для напряжения 230В
Рекомендуемые
плавкие
предохранители,
устанавливаемые на
месте
20А 25А 16A
Автоматический
выключатель защиты
от замыкания на
землю
Должны соответствовать действующему
законодательству
(a) MCA=Минимальная допустимая нагрузка цепи по току. Приведены
максимальные значения (точные значения см. в электрических
характеристиках сочетания с внутренними агрегатами).
7.9.6 Подключение электропроводки к наружному блоку
1 Снимите крышку распределительной коробки.
2×
2 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
