11 | Техническое и иное обслуживание
Руководство по применению для установщика
213
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03

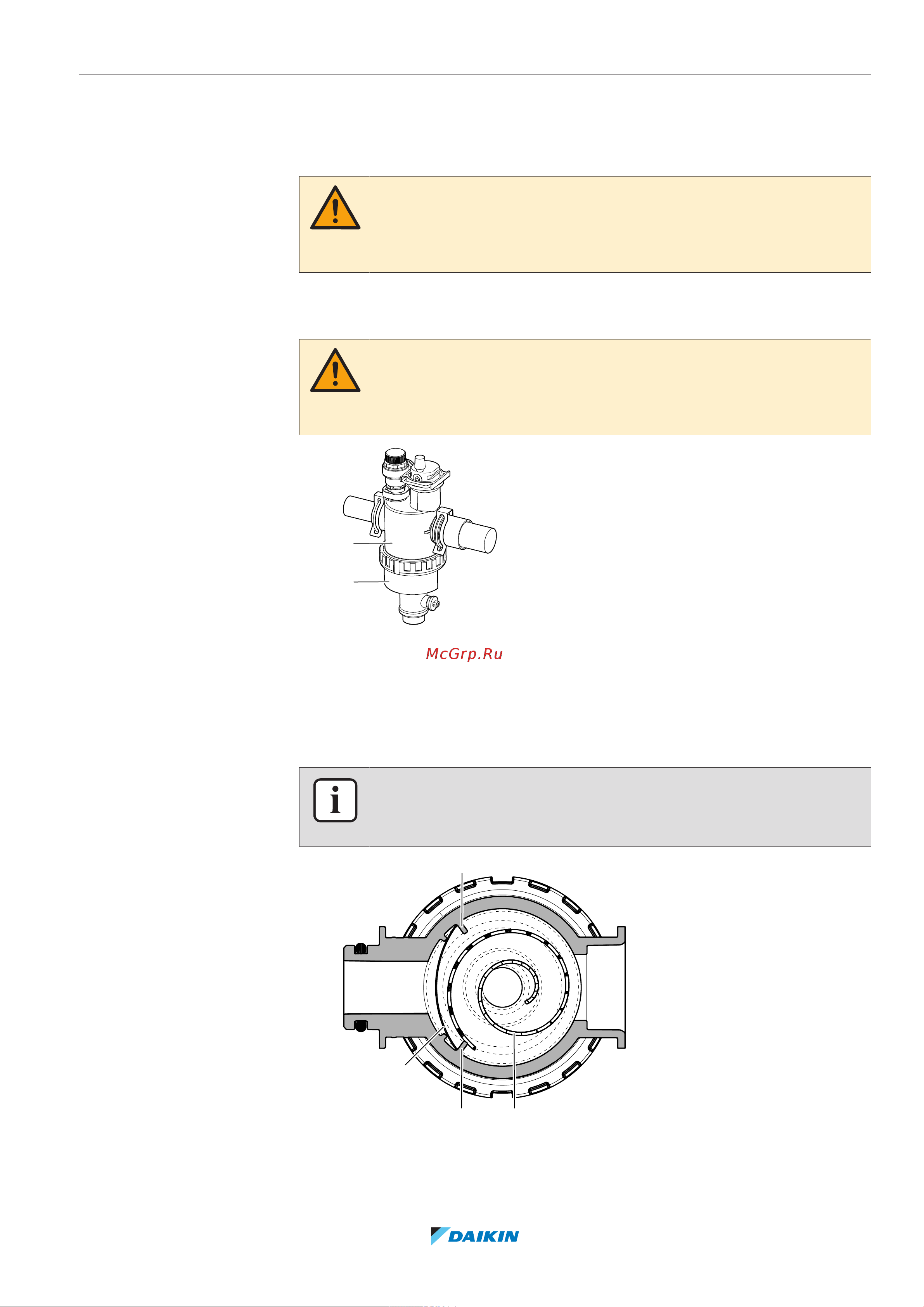

11.5.2 Очистка фильтра для воды в случае нарушения нормальной работы
1 Снимите фильтр для воды с блока. См. раздел «11.5.1Снятие фильтра для
воды» [4212].
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы защитить подсоединенный к магнитному фильтру/пылеотделителю
трубопровод от повреждения, рекомендуется выполнять эту процедуру, когда
магнитный фильтр/пылеотделитель снят с блока.
2 Отвинтите нижнюю часть корпуса фильтра для воды. При необходимости
используйте подходящий инструмент.
ПРЕДОСТЕРЕЖЕНИЕ
Магнитный фильтр/пылеотделитель следует открывать ТОЛЬКО в случае
серьезных проблем. Желательно не выполнять это действие в течение всего
срока службы магнитного фильтр/пылеотделителя.
a
b
a Отвинчиваемая нижняя часть
b Корпус фильтра для воды
3 Извлеките сетчатый фильтр и свернутый фильтр из корпуса фильтра для
воды и очистите их водой.
4 Установите очищенный свернутый фильтр и сетчатый фильтр в корпус
фильтра для воды.
ИНФОРМАЦИЯ
Установите сетчатый фильтр в корпус магнитного фильтра/пылеотделителя
надлежащим образом с помощью выступов.
a
b
c
c
a Свернутый фильтр
b Сетчатый фильтр
c Выступ
