11 | Техническое и иное обслуживание
Руководство по применению для установщика
214
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
5 Установите и должным образом затяните нижнюю часть корпуса фильтра
для воды.
11.5.3 Монтаж фильтра для воды
ПРЕДОСТЕРЕЖЕНИЕ
Проверьте состояние уплотнительных колец и замените их при необходимости.
Перед монтажом смочите уплотнительные кольца водой.

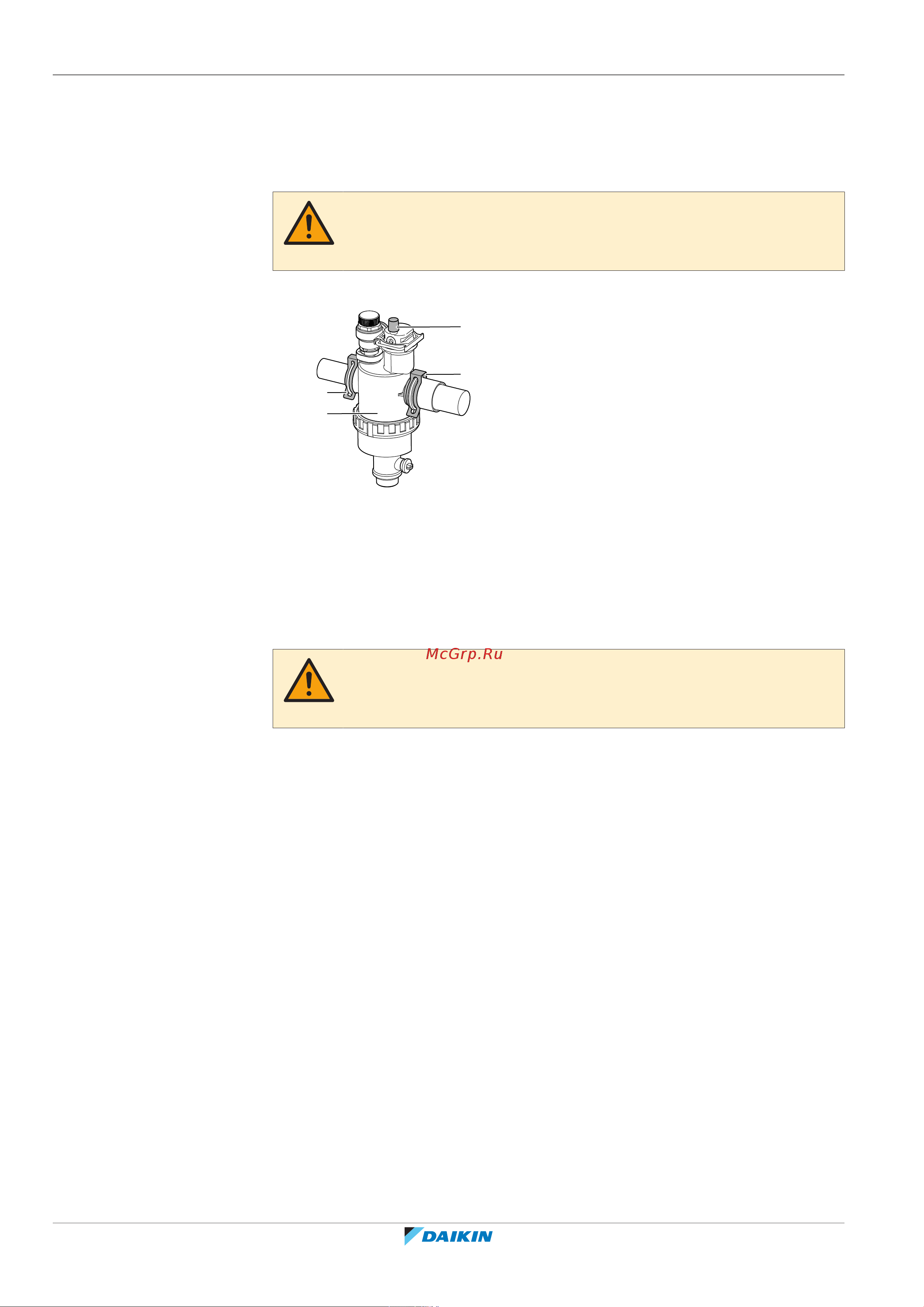

1 Установите фильтр для воды в надлежащем месте.
a
c
b
a
a Защелка
b Магнитный фильтр/пылеотделитель
c Воздуховыпускной клапан
2 Установите 2 защелки, чтобы закрепить фильтр для воды на
трубопроводах контура воды.
3 Убедитесь в том, что клапан выпуска воздуха фильтра для воды открыт.
4 Откройте клапан (если установлен) контура воды расширительного бака.
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь в том, что открыт клапан (если установлен) расширительного бака. В
противном случае будет создаваться избыточное давление.
5 Откройте запорные клапаны и добавьте воды в контур воды при
необходимости.
