4 Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
10
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03

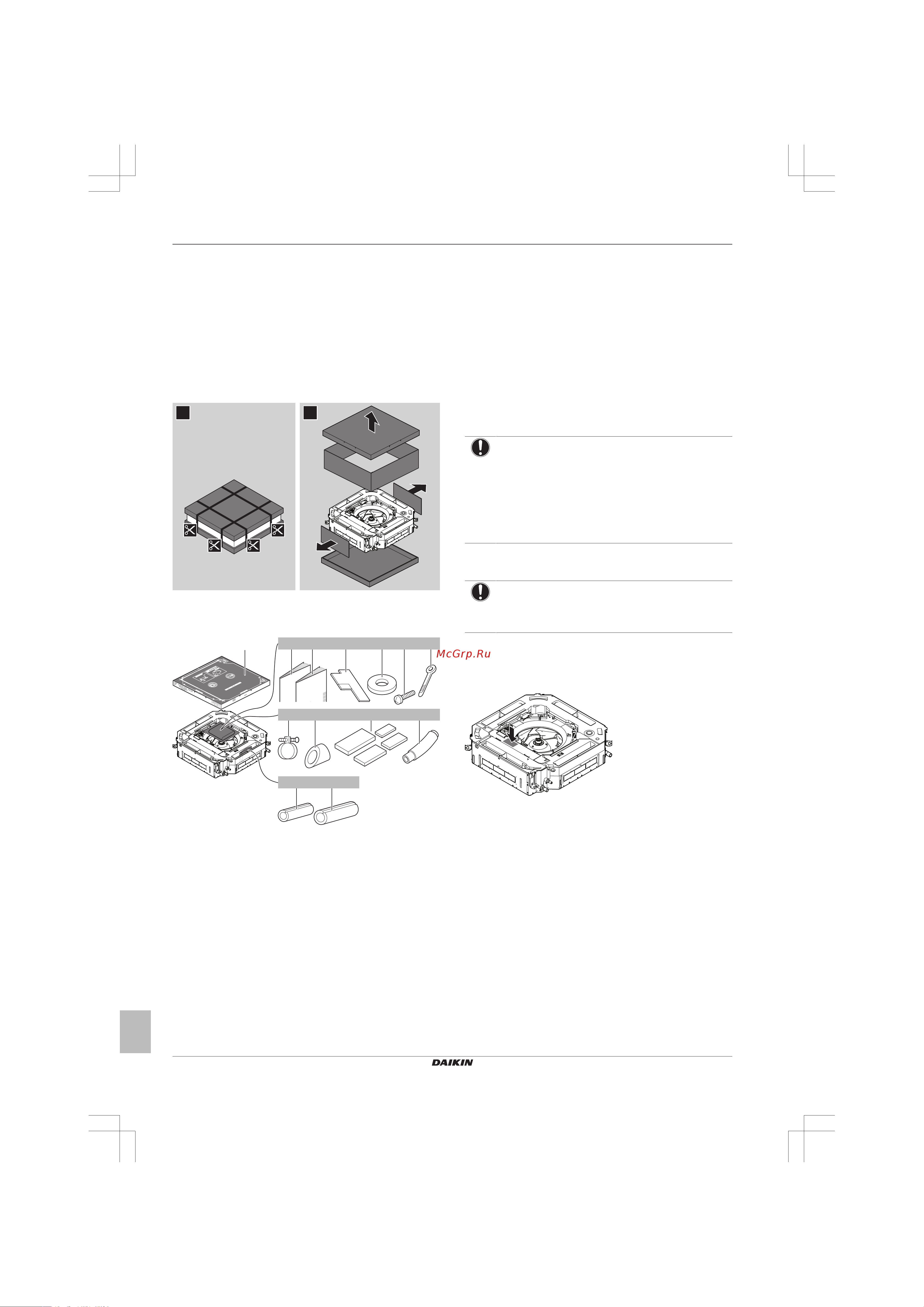

3.2 Внутренний блок
3.2.1 Порядок распаковки блока и
обращения с ним
При подъеме блока пользуйтесь стропой из мягкого материала
или предохранительными пластинами, закрепленными на тросе,
во избежание появления на блоке царапин.
Поднимайте блок за подвесные скобы, следя за тем, чтобы не
оказывалось давление на другие части, особенно на
трубопроводы хладагента, сливную трубу и другие детали из
полимеров.
1 2
3.2.2 Снятие аксессуаров с внутреннего
блока
8× 4×1×1× 1×
a
4×1×
1×
1×
1×
7×
1×
e fdcb
h ji
g
k
l m
a Бумажный шаблон для монтажа (верхняя часть
упаковки)
b Общая техника безопасности
c Руководство по монтажу и эксплуатации внутреннего
блока
d Направляющая
e Шайбы для подвесных кронштейнов
f Винты (для временного крепления бумажного
монтажного шаблона в внутреннему блоку)
g Кабельные стяжки
h Металлический зажим
i Изолятор (сливного трубопровода)
j Уплотнительные подушки: большая (для сливной
трубы), средняя 1 (для трубопровода газообразного
хладагента), средняя 2 (для трубопровода жидкого
хладагента), малая (для электропроводки)
k Сливной шланг
l Изолятор: малый (для трубопровода жидкого
хладагента)
m Изолятор: большой (для трубопровода газообразного
хладагента)
4 Информация об агрегатах и
дополнительном
оборудовании
4.1 Обзор: информация об агрегатах
и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Сочетания наружных и внутренних блоков
▪ Сочетания внутреннего блока с дополнительным
оборудованием
ПРИМЕЧАНИЕ
Не протирайте рабочую панель пульта управления
бензином, растворителями, сильными химическими
моющими средствами и т.п. Панель может утратить
свой цвет, также возможно отслоение краски. При
серьезном загрязнении смочите мягкую тряпку в
водном растворе нейтрального моющего средства,
отожмите ее и протрите панель. Вытрите панель
насухо другой, сухой тряпкой.
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Внутренний блок
Местоположение
4.3 Справочная информация о
внутреннем блоке
Для надежной и эффективной работы системы температура и
влажность воздуха должны находиться в указанных ниже
пределах.
Приведенная ниже таблица относится к системам с наружным
блоком, работающим на хладагенте R410A:
