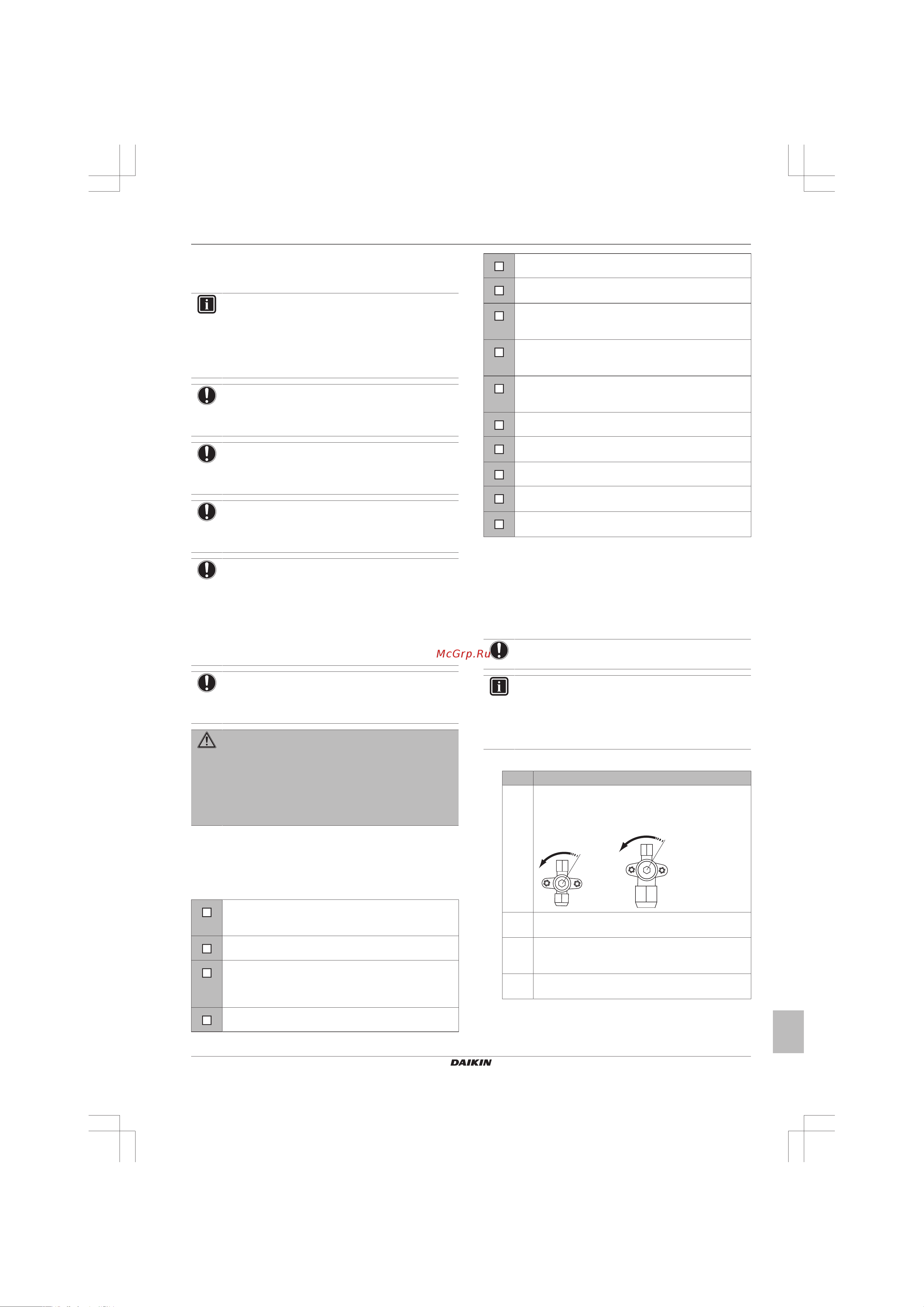

8 Пусконаладка
Справочное руководство для монтажника и пользователя
23
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
8.2 Меры предосторожности при
вводе в эксплуатацию
ИНФОРМАЦИЯ
В ходе первого периода работы блока потребляемая
мощность может быть выше указанной на паспортной
табличке блока. Причина заключается в компрессоре,
который должен непрерывно проработать 50 часов для
достижения плавной работы и стабильного
потребления энергии.
ПРИМЕЧАНИЕ
Во избежание поломки компрессора перед первым
запуском системы блок ОБЯЗАТЕЛЬНО ставится под
напряжение не менее чем на 6часов.
ПРИМЕЧАНИЕ
НИКОГДА не эксплуатируйте блок без термисторов и/
или датчиков/реле давления. Это может привести к
возгоранию компрессора.
ПРИМЕЧАНИЕ
НЕ допускается эксплуатация агрегата до окончания
установки трубопроводов хладагента (подобная
эксплуатация приведет к поломке компрессора).
ПРИМЕЧАНИЕ
Режим работы на охлаждение. Выполните пробный
запуск в режиме охлаждения, проверяя, все ли
запорные клапаны открываются. Даже если на
пользовательском интерфейсе задан режим работы на
обогрев, блок всё равно проработает 2‑3 минуты в
режиме охлаждения (при этом на пользовательском
интерфейсе отображается значок режима обогрева),
после чего автоматически переключится на обогрев.
ПРИМЕЧАНИЕ
Если не удается выполнить пробный запуск блока, см.
параграф "8.5 Коды сбоя при выполнении пробного
запуска"на стр.24.
ПРЕДУПРЕЖДЕНИЕ
Если панели внутренних блоков еще не установлены,
не забудьте ОТКЛЮЧИТЬ электропитание системы
после завершения пробного запуска. Электропитание
отключается через пользовательский интерфейс. НЕ
останавливайте работу системы переводом
размыкателей сети электропитания в выключенное
положение.
8.3 Предпусковые проверочные
операции
НЕ допускается запуск системы без успешного проведения
следующих проверок:
Полностью изучены инструкции по монтажу как
описано в руководстве по применению для
установщика.
Правильно ли смонтированы внутренние блоки.
Если применяется беспроводной пользовательский
интерфейс: Установлена ли декоративная панель
внутреннего блока с инфракрасным приемным
устройством.
Наружный агрегат установлен правильно.
НЕТ ли потерянных фаз или перефазировки.
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Предохранители или установленные месте
предохранительные устройства соответствуют
данному документу и не заменены перемычками.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
В распределительной коробке НЕТ неплотных
соединений или поврежденных электрических
компонентов.
В норме ли сопротивление изоляции компрессора.
Внутри комнатного и наружного блоков НЕТ
поврежденных компонентов и сжатых труб.
НЕТ утечек хладагента.
Установлены трубы надлежащего размера, и сами
трубопроводы правильно изолированы.
Запорные вентили наружного агрегата (для газа и
жидкости) полностью открыты.
8.4 Порядок выполнения пробного
запуска
Изложенный здесь порядок относится только к
пользовательскому интерфейсу BRC1E52 или BRC1E53. Если
используется любой другой пользовательский интерфейс, см.
руководство по его установке.
ПРИМЕЧАНИЕ
Прерывать пробный запуск нельзя.
ИНФОРМАЦИЯ
Подсветка. Пользовательский интерфейс можно
включать и выключать без подсветки. Любое другое
действие выполняется с включенной подсветкой.
После нажатия любой кнопки подсветка будет работать
примерно 30секунд.
1 Выполните подготовительные действия.
№ Действие
1 Откройте запорные клапаны трубопроводов
жидкого (A) и газообразного (B) хладагента, сняв со
штока крышку и повернув шток торцевым гаечным
ключом против часовой стрелки до упора.
A B
2 Во избежание поражения током закройте
сервисную крышку.
3 Для защиты компрессора обязательно включите
питание не менее чем за 6часов до начала
операции.
4 С пользовательского интерфейса переведите блок
в режим работы на охлаждение.
