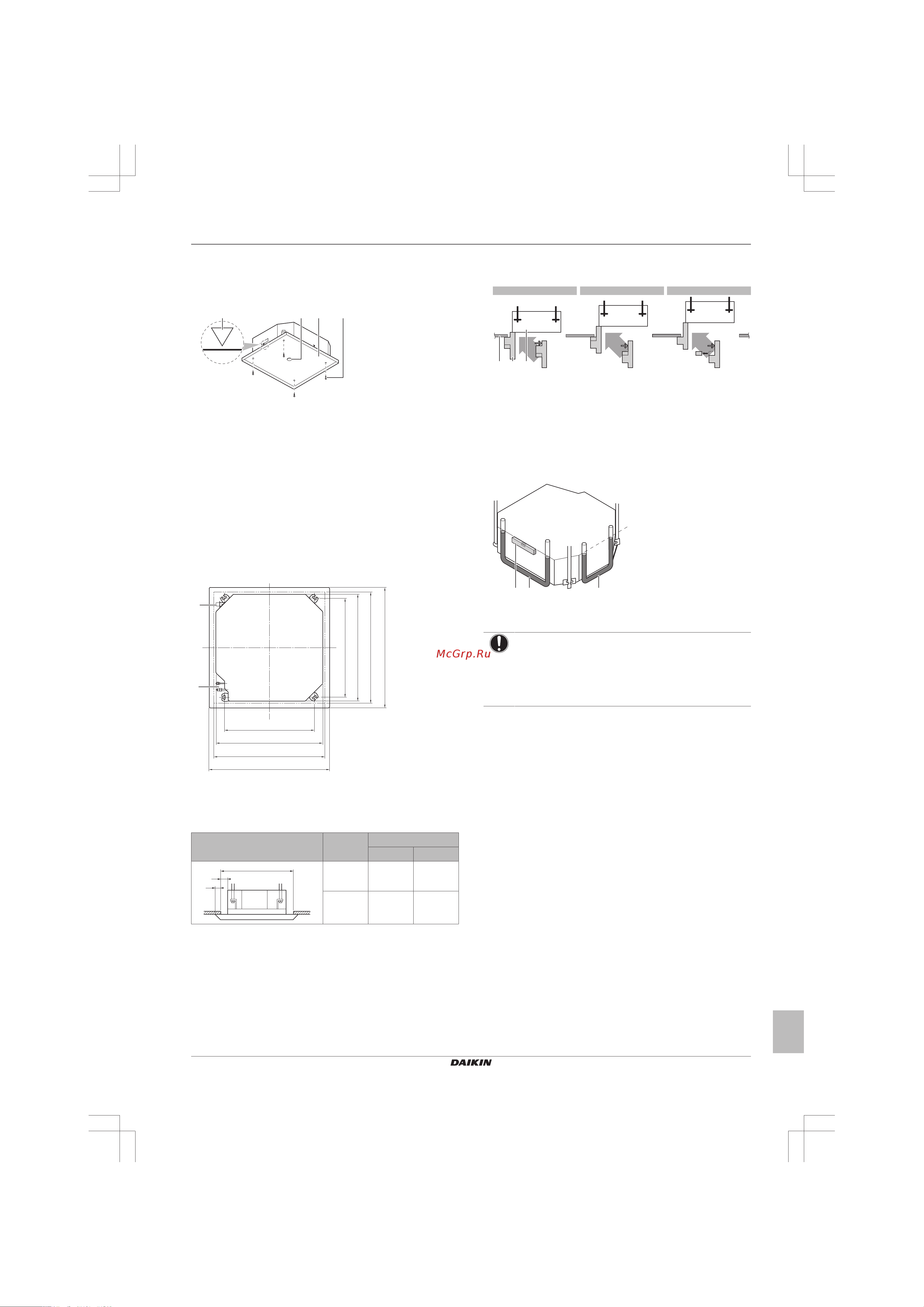

6 Монтаж
Справочное руководство для монтажника и пользователя
15
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
▪ Бумажный шаблон для монтажа (верх упаковки).
Воспользуйтесь бумажным шаблоном для определения
правильного расположения по горизонтали. В шаблоне
указаны все необходимые размеры и параметры центровки.
Бумажный шаблон можно закрепить на блоке.
a cb d
a Центр блока
b Центр отверстия в потолке
c Бумажный шаблон для монтажа (верх упаковки)
d Винты (в комплекте принадлежностей)
▪ Отверстие в потолке и блок:
▪ Проследите за соблюдением указанных далее размеров
отверстия в потолке:
Минимум: 860мм, чтобы блок вошел в отверстие.
Максимум: 910 мм для обеспечения достаточного
наложения декоративной панели на подвесной потолок.
Если отверстие в потолке превышает указанный размер,
уменьшите его с помощью дополнительного потолочного
материала.
▪ Проследите за центровкой блока и его подвесных
кронштейнов (подвески) в пределах отверстия в потолке.
(mm)
710
840
860~910
950
c
d
e
f
780
840
860~910
950
c
d
e
f
a
b
a Сливной трубопровод
b Трубопровод хладагента
c Шаг подвесной скобы
d Блок
e Отверстие в подвесном потолке
f Декоративная панель
Если A… то…
B C
A
C
B
860мм
(= мин.)
10мм 45мм
910мм
(= макс.)
35мм 20мм
A Отверстие в подвесном потолке
B Расстояние от блока до отверстия в потолке
C Наложение декоративной панели на подвесной потолок
▪ Монтажная направляющая. Воспользуйтесь монтажной
направляющей для определения правильного расположения
по вертикали.
A B C
a
b c
A При монтаже со стандартной декоративной панелью
B При монтаже с комплектом впуска свежего воздуха
C При монтаже с самоочищающейся декоративной
панелью
a Подвесной потолок
b Монтажная направляющая (входит в комплект
принадлежностей)
c Блок
▪ Уровень. Проверьте выравнивание блока по всем 4 углам с
помощью ватерпаса или виниловой трубки, наполненной
водой.
c
bba
a Уровень
b Виниловая трубка
c Уровень воды
ПРИМЕЧАНИЕ
НЕ устанавливайте блок в наклонном положении.
Возможные последствия: Если блок накренился
против направления потока конденсата (сторона
сливного трубопровода поднята), то поплавковое реле
уровня может не сработать, из-за чего вода вытечет.
6.2.3 Указания по прокладке дренажного
трубопровода
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к внутреннему блоку
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Размер дренажных трубок должен быть не
меньше размера соединительного патрубка (виниловая
трубка с внутренним диаметром 25мм и внешним диаметром
32мм).
▪ Уклон. Проследите за наклоном сливного трубопровода вниз
(с градиентом не менее 1/100) во избежание образования
воздушных пробок. Смонтируйте подвесные планки, как
показано на иллюстрации.
