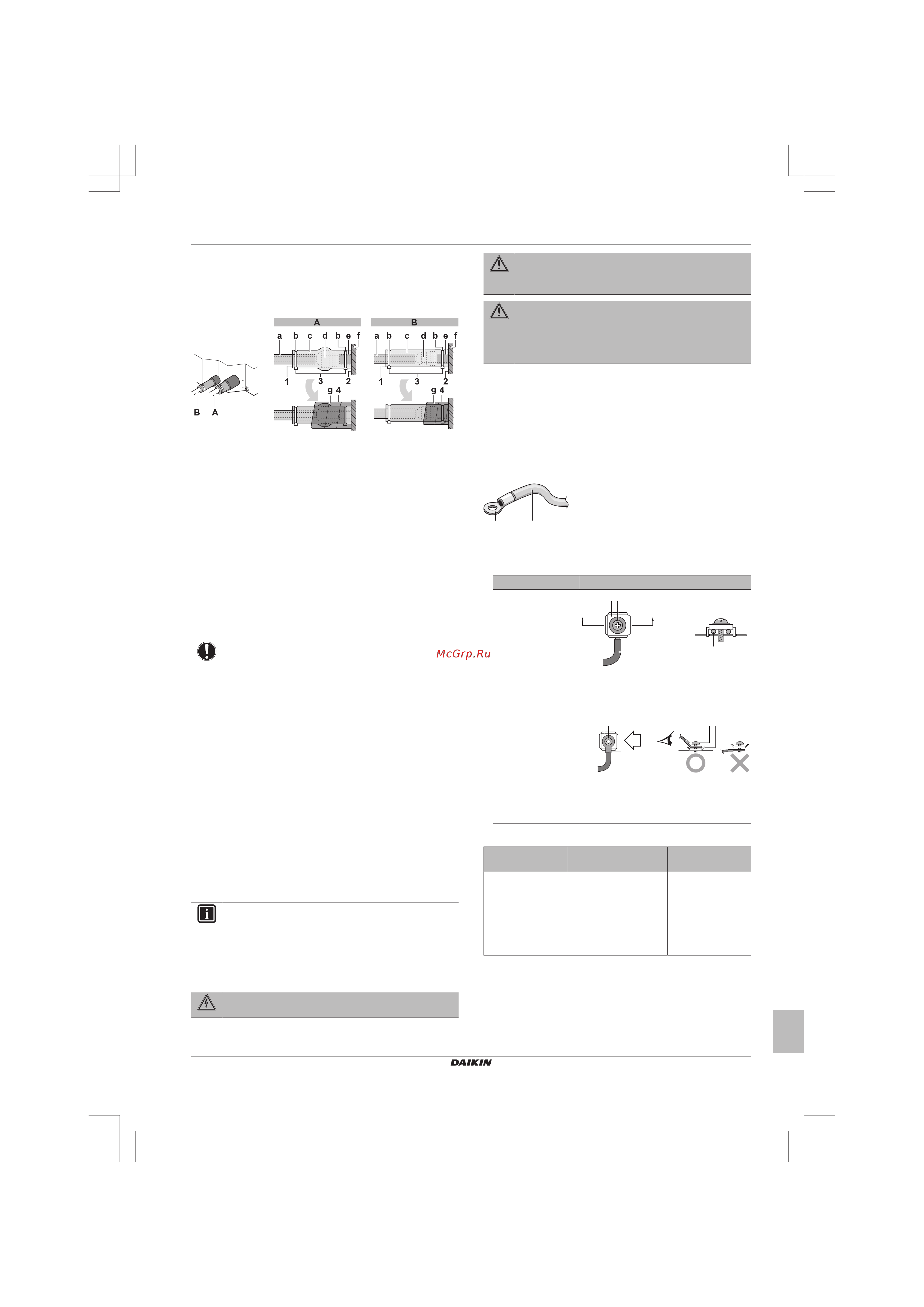

Daikin FCAHG140GVEB [19/40] Монтаж
![Daikin FCAHG140GVEB [19/40] Монтаж](/views2/1792731/page19/bg13.png)
6 Монтаж
Справочное руководство для монтажника и пользователя
19
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
▪ Соединения с накидными гайками. Трубопровод
хладагента подсоединяется к блоку с помощью соединений с
накидными гайками.
▪ Изоляция. Изоляция трубопровода хладагента внутреннего
блока выполняется в следующем порядке:
A B
a dc e fb b
a dc e fb b
2
4
3
g
1
23
4
g
AB
1
A Трубопровод газообразного хладагента
B Трубопровод жидкого хладагента
a Изоляционный материал (приобретается на месте)
b Кабельная стяжка (принадлежность)
c Изоляторы: большого размера (трубопровод
газообразного хладагента), малого размера
(трубопровод жидкого хладагента) (принадлежности)
d Накидная гайка (закреплена на блоке)
e Соединение трубопровода хладагента (с блоком)
f Блок
g Уплотнительные подушки: среднего размера 1
(трубопровод газообразного хладагента), среднего
размера 2 (трубопровод жидкого хладагента)
(принадлежности)
1 Заделайте швы в изоляционном материале.
2 Закрепите на основании блока.
3 Затяните кабельные стяжки на изоляционном
материале.
4 Оберните уплотнительную подушку от основания блока
до верха накидной гайки.
ПРИМЕЧАНИЕ
Проверьте, полностью ли заизолирован трубопровод
хладагента. Любые открытые трубы подвержены
образованию конденсата.
6.4 Подключение электропроводки
6.4.1 Подсоединение электропроводки
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Проверка системы энергоснабжения на соответствие
электрическим характеристикам блоков.
2 Подключение электропроводки к наружному блоку.
3 Подключение электропроводки к внутреннему блоку.
4 Подключение сетевого электропитания.
6.4.2 Меры предосторожности при
подключении электропроводки
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Если кабель электропитания поврежден, то во
избежание опасных ситуаций его замену должен
выполнять производитель, сотрудник сервисной
службы или иной квалифицированный специалист.
6.4.3 Рекомендации относительно
подсоединения электропроводки
Соблюдайте следующие рекомендации.
▪ При использовании проводки со скрученными многожильными
кабелями установите на контакт круглый отогнутый разъем.
Установите круглый отогнутый разъем на провод над
покрытой частью и закрепите разъем подходящим
инструментом.
b a
a Проводка со скрученными многожильными кабелями
b Круглый отогнутый разъем
▪ Для установки проводов используйте следующий способ:
Тип провода Способ установки
Одножильный
провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Проводка со
скрученными
многожильными
кабелями с круглым
отогнутым
разъемом
c b ba c
a
B
B
a Разъем
b Винт
c Плоская шайба
Моменты затяжки
Проводка Типоразмер винтов Момент затяжки
(Н•м)
Соединительный
кабель
(внутренний↔нару
жный блоки)
M4 1,18~1,44
Кабель
интерфейса
пользователя
M3,5 0,79~0,97
