2 Информация о документации
Справочное руководство для монтажника и пользователя
9
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
ПРИМЕЧАНИЕ
Меры предосторожности при прокладке
электропроводки питания:
▪ Не подключайте к клеммной колодке
электропитания провода разной толщины (люфт в
контактах электропроводки питания может вызвать
избыточный нагрев).

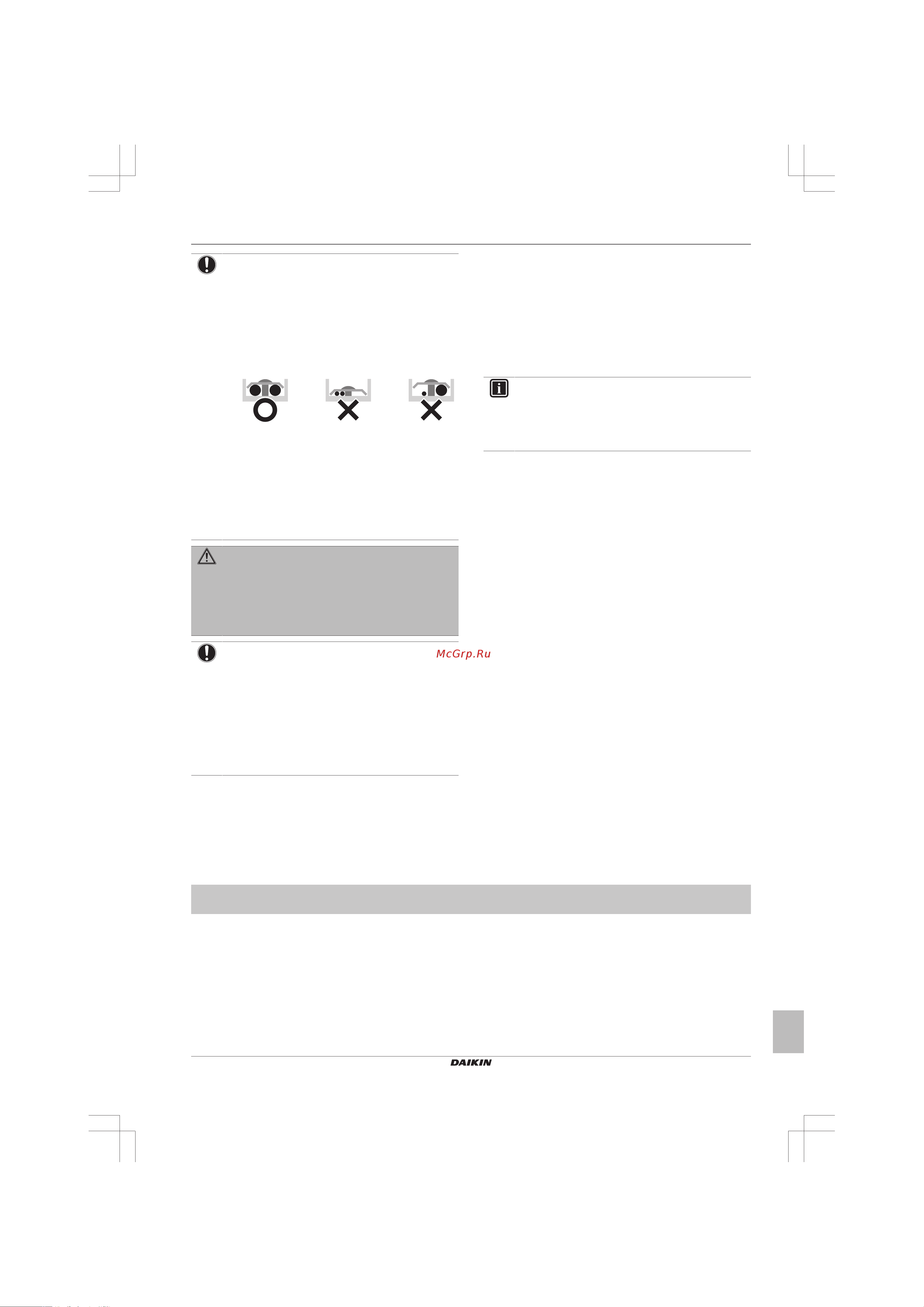

▪ Подключать провода одинаковой толщины следует,
как показано на рисунке ниже.
▪ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте
соответствующую отвертку. Отвертка с маленькой
головкой повредит головку и сделает адекватную
затяжку невозможной.
▪ Излишнее затягивание винтов клемм может
привести к их поломке.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ
проверьте надежность крепления каждой
электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки
закрыты.
ПРИМЕЧАНИЕ
Применимо только в случае трехфазного питания и
пуска компрессора посредством ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ.
Если существует вероятность обратной фазы после
мгновенного отключения питания и подачи и
отключения напряжения в ходе работы системы,
подключите в определенном месте цепь защиты
обратной фазы. Работа устройства в обратной фазе
может послужить причиной поломки компрессора и
других компонентов.
2 Информация о
документации
2.1 Информация о настоящем
документе
Целевая аудитория
Уполномоченные монтажники + конечные пользователи
ИНФОРМАЦИЯ
Данное устройство может использоваться
специалистами или обученными пользователями в
магазинах, на предприятиях легкой промышленности,
на фермах, либо неспециалистами для коммерческих и
бытовых нужд.
Комплект документации
Настоящий документ является частью комплекта документации.
В полный комплект входит следующее:
▪ Общие правила техники безопасности:
▪ Меры предосторожности, с которыми необходимо
ознакомиться, прежде чем приступать к монтажу
▪ Формат: Документ (в ящике внутреннего блока)
▪ Руководство по монтажу и эксплуатации внутреннего
блока:
▪ Инструкции по монтажу и эксплуатации
▪ Формат: Документ (в ящике внутреннего блока)
▪ Справочное руководство для монтажника и
пользователя:
▪ Подготовка к установке, практический опыт, справочная
информация…
▪ Подробные пошаговые инструкции и справочная
информация для базового и расширенного применения
▪ Формат: оцифрованные файлы, размещенные по адресу:
http://www.daikineurope.com/support-and-manuals/product-
information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
доступны через корпоративную сеть Daikin (требуется
авторизация).
Для монтажника
3 Информация о блоке
3.1 Обзор: информация о блоке
Вот какие сведения здесь изложены:
▪ Порядок распаковки блоков и обращения с ними
▪ Порядок извлечения комплектующих
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки агрегат необходимо
проверить на предмет повреждений. Обо всех повреждениях
следует незамедлительно сообщить представителю
компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.
