17 Техническое обслуживание
Справочное руководство для монтажника и пользователя
31
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
ПРИМЕЧАНИЕ
НЕ пользуйтесь водой, температура которой достигает
50°C. Возможные последствия: Выцветание и
деформация.

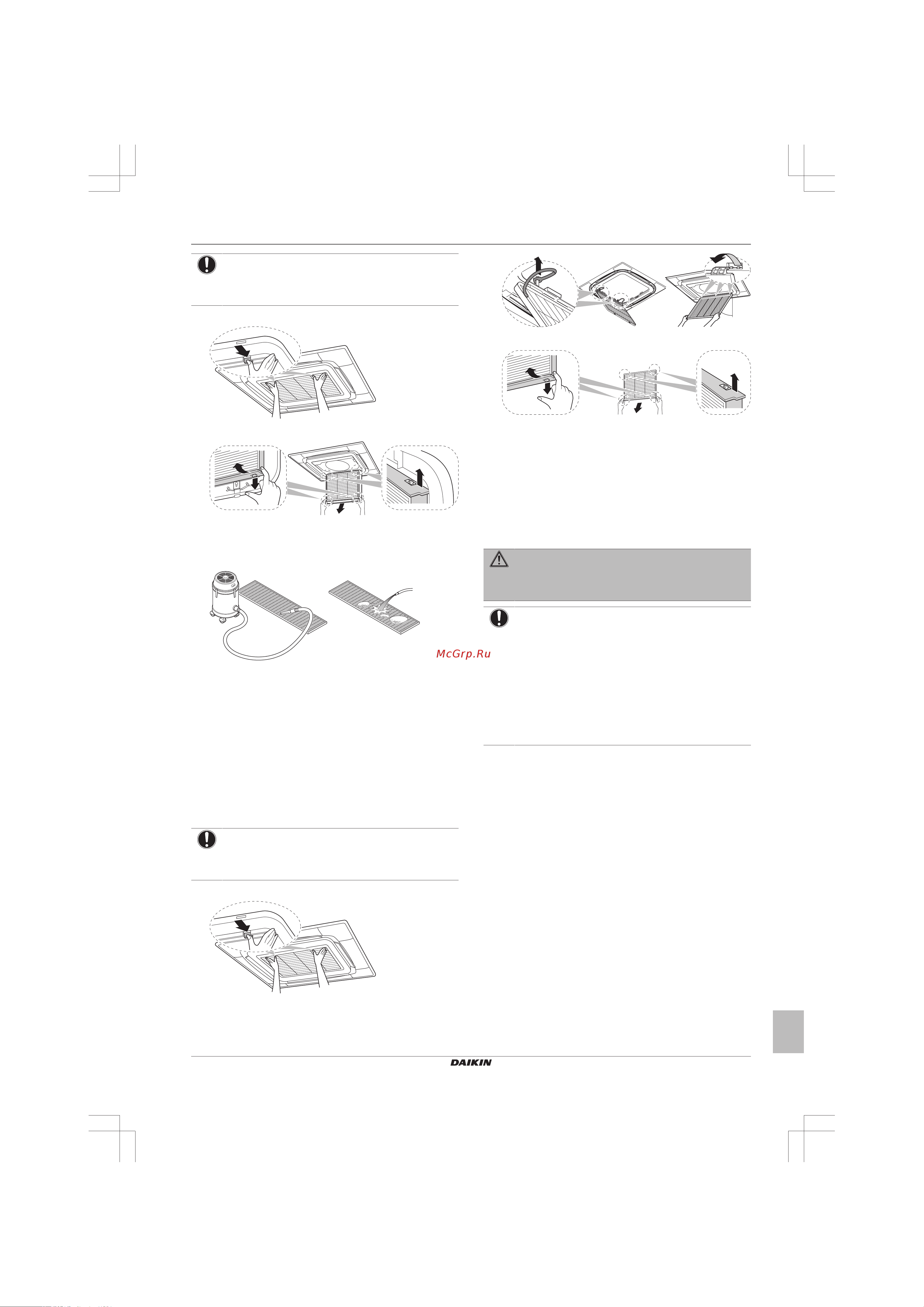

1 Снимите решетку на всасывающей стороне.
1
2 Снимите воздушный фильтр.
1
2
3
3 Прочистите воздушный фильтр. Воспользуйтесь пылесосом
или промойте фильтр водой. Если воздушный фильтр
сильно загрязнен, воспользуйтесь мягкой щеткой и
нейтральным моющим средством.
4 Просушите воздушный фильтр в тени.
5 Установив воздушный фильтр на место, закройте
воздухозаборную решетку.
6 Включите электропитание.
7 Нажмите кнопку FILTER SIGN RESET (СБРОС ИНДИКАЦИИ
ЗАГРЯЗНЕНИЯ ФИЛЬТРА).
Результат: Оповещение TIME TO CLEAN AIR FILTER
(ПОРА ЧИСТИТЬ ВОЗДУШНЫЙ ФИЛЬТР) исчезает с
экрана дисплея пользовательского интерфейса.
17.1.2 Порядок чистки воздухозаборной
решетки
ПРИМЕЧАНИЕ
НЕ пользуйтесь водой, температура которой достигает
50°C. Возможные последствия: Выцветание и
деформация.
1 Снимите решетку на всасывающей стороне.
1
2 Снимите воздухозаборную решетку.
45°
1
2
3 Снимите воздушный фильтр.
1
2
3
4 Чистка воздухозаборной решетки. Вымойте решетку мягкой
щеткой с водой или нейтральным моющим средством. При
очень сильном загрязнении воздухозаборной решетки
воспользуйтесь обычным кухонным моющим средством,
оставив в нем решетку на 10минут, а затем промыв водой.
5 Установив воздушный фильтр и воздухозаборную решетку
на место, закройте решетку.
17.1.3 Правила чистки выпускных отверстий
и наружных панелей
ПРЕДУПРЕЖДЕНИЕ
НЕ допускайте попадания влаги на внутренний блок.
Возможные последствия: Опасность поражения
электрическим током или возгорания.
ПРИМЕЧАНИЕ
▪ НЕ пользуйтесь бензином, керосином,
растворителями, абразивными материалами и
жидкими инсектицидами. Возможные
последствия: Выцветание и деформация.
▪ НЕ пользуйтесь водой и воздухом, температура
которых достигает 50°C. Возможные
последствия: Выцветание и деформация.
▪ Промывая створки водой, НЕ скребите их с силой.
Возможные последствия: Отслоение
поверхностного слоя.
Чистку следует производить с помощью мягкой ткани. Смывайте
пятна водой или нейтральным моющим средством.
17.2 Техническое обслуживание
после длительного простоя
Например, в начале сезона.
▪ Проверьте и удалите все, что может перекрывать отверстия
входа и выхода воздуха внутренних и наружных блоков.
▪ Выполните чистку воздушных фильтров и корпусов
внутренних блоков (см. параграфы "17.1.1 Правила чистки
воздушного фильтра" на стр. 30 и "17.1.3 Правила чистки
выпускных отверстий и наружных панелей"на стр.31).
▪ Включите питание не менее чем за 6 часов до начала работы
– это создаст наилучшие условия для запуска блока. Как
только будет включено питание, включится дисплей
интерфейса пользователя.
17.3 Техническое обслуживание
перед длительным простоем
Например, в конце сезона.
