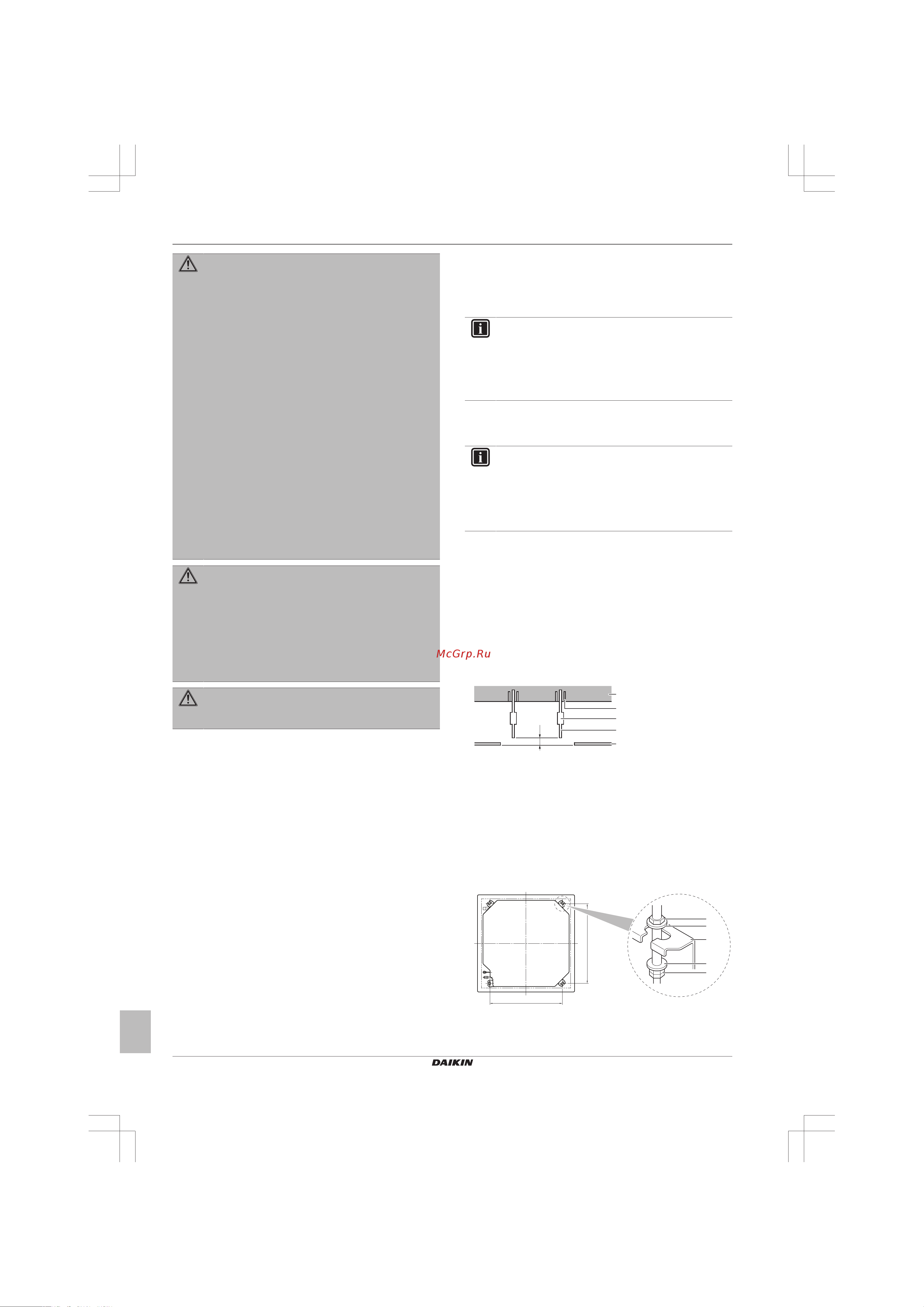

6 Монтаж
Справочное руководство для монтажника и пользователя
14
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
ПРЕДУПРЕЖДЕНИЕ
▪ Если отсутствует нейтраль электропитания или она
не соответствует нормативам, возможно
повреждение оборудования.
▪ Необходимо установить надлежащее заземление.
НЕ ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное
заземление может привести к поражению
электрическим током.
▪ Установите необходимые предохранители или
автоматические прерыватели.
▪ Обязательно прикрепляйте кабель с помощью
стяжек, так чтобы он НЕ касался острых кромок или
труб, особенно со стороны высокого давления.
▪ Не допускается использование проводки с
отводами и скрученными многожильными кабелями
удлинителей и соединений звездой. Это может
вызвать перегрев, поражение электрическим током
или возгорание.
▪ НЕ допускается установка фазокомпенсаторного
конденсатора, так как агрегат оборудован
инвертором. Фазокомпенсаторный конденсатор
снижает производительность и может вызвать
несчастные случаи.
ПРЕДУПРЕЖДЕНИЕ
▪ Вся проводка должна устанавливаться
уполномоченным электриком и соответствовать
действующим нормативам.
▪ Электрические соединения подключаются к
стационарной проводке.
▪ Все компоненты, приобретаемые на месте
установки, и вся электросистема должны
соответствовать действующим нормативам.
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
6 Монтаж
6.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и
сделать при монтаже системы.
Типовая последовательность действий
Установка, как правило, подразделяется на следующие этапы:
▪ Монтаж наружного блока.
▪ Монтаж внутреннего блока (с декоративной панелью).
▪ Подсоединение трубопроводов хладагента.
▪ Проверка трубопроводов хладагента.
▪ Заправка хладагентом.
▪ Подключение электропроводки.
▪ Завершение монтажа наружного блока.
▪ Завершение монтажа внутренних блоков.
6.2 Монтаж внутреннего агрегата
6.2.1 Меры предосторожности при монтаже
внутреннего агрегата
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.2.2 Указания по установке внутреннего
блока
ИНФОРМАЦИЯ
Дополнительное оборудование. При установке
дополнительного оборудования прочитайте также
инструкции по монтажу дополнительного
оборудования. В зависимости от условий по месту
установки бывает, что проще сначала смонтировать
дополнительное оборудование.
▪ При монтаже с комплектом впуска свежего воздуха.
Комплект впуска свежего воздуха монтируется только перед
установкой блока.
▪ Декоративная панель. Декоративная панель монтируется
только после установки блока.
▪ Прочность потолка. Убедитесь в том, что потолок
достаточно прочный и выдерживает вес блока. Если потолок
недостаточно прочен, укрепите его перед монтажом блока.
▪ С уже имеющимися потолками пользуйтесь анкерами.
▪ С новыми потолками применяются утопленные вставки или
анкеры и иные крепежные элементы, которые
приобретаются на месте.
A
c
b
d
e
a
A 50~100мм: При монтаже со стандартной панелью
100~150мм: При монтаже с комплектом впуска свежего
воздуха
130~180мм: При монтаже с самоочищающейся
декоративной панелью
a Потолочная плита
b Анкер
c Длинная муфта или скоба
d Подвесной болт
e Подвесной потолок
▪ Подвесные болты. Для монтажа используйте подвесные
болты M8~M10. Прикрепите подвесной кронштейн к
подвесному болту. Прочно закрепите подвесной кронштейн
сверху и снизу с помощью гаек с шайбами.
(mm)
780
710
a1
b
b
a2
c
4×
a1 Гайка (приобретается на месте)
a2 Сдвоенная гайка (приобретается на месте)
b Шайба (в комплекте принадлежностей)
c Подвесной кронштейн (закреплен на блоке)
