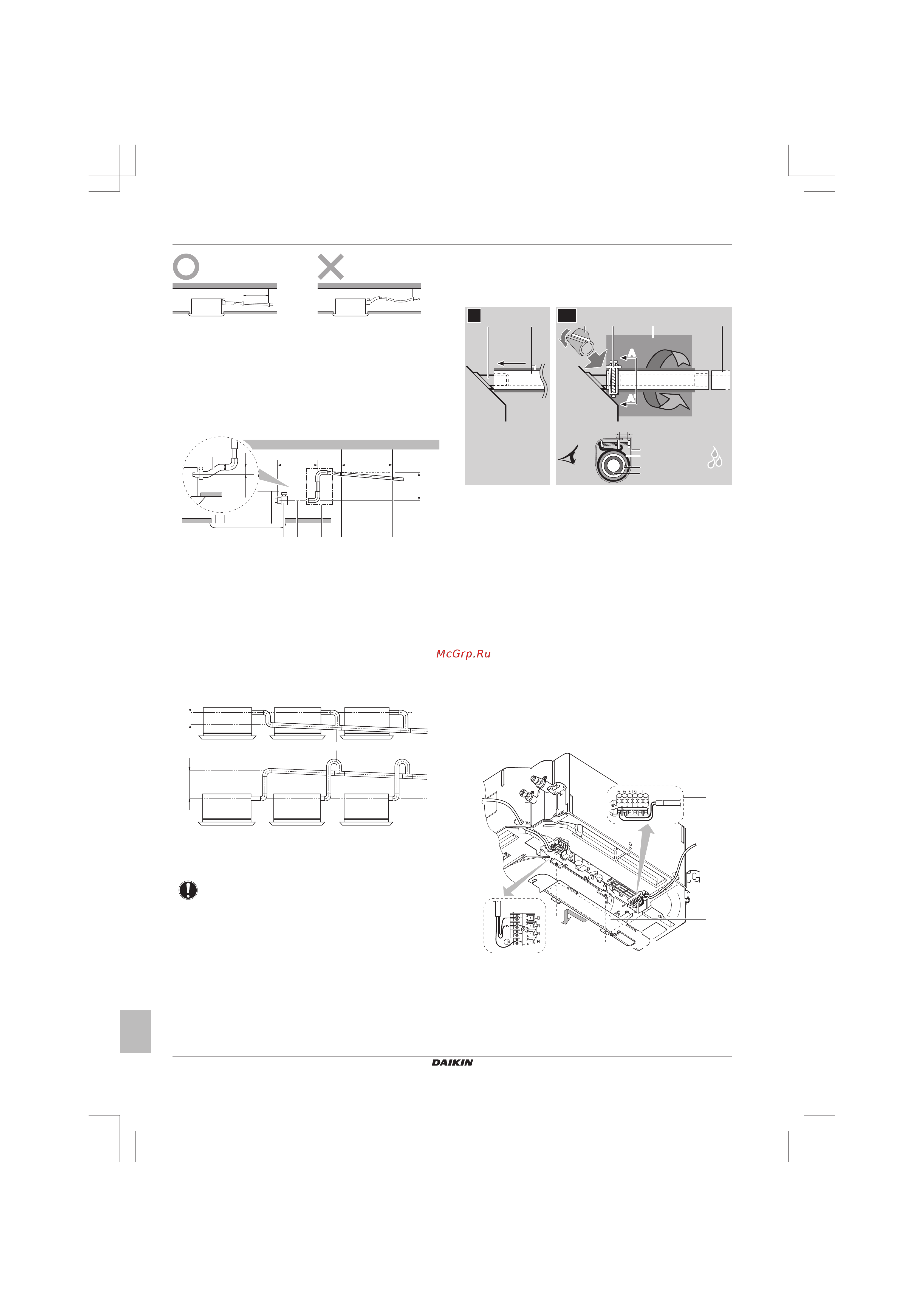

Daikin FCAHG140GVEB [16/40] Монтаж
![Daikin FCAHG140GVEB [16/40] Монтаж](/views2/1792731/page16/bg10.png)
6 Монтаж
Справочное руководство для монтажника и пользователя
16
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
1~1.5 m
a
a Подвесная планка
O Допустимо
X Недопустимо
▪ Трубопроводы, направленные вверх. При монтаже с
уклоном трубопроводы можно прокладывать направленными
вверх.
▪ Наклон сливного шланга: 0~75 мм во избежание
избыточного натяжения и образования пузырьков воздуха.
▪ Трубопроводы, направленные вверх: ≤300 мм от блока,
≤675мм перпендикулярно к блоку.
≤675
≤300
0~75
1000~1500
(mm)
ba
b c
a
dd
a Металлический зажим (входит в комплект
принадлежностей)
b Сливной шланг (входит в комплект принадлежностей)
c Сливной трубопровод, направленный вверх (виниловая
трубка с внутренним диаметром 25мм и наружным
диаметром 32мм) (приобретается на месте).
d Подвесные планки (приобретаются на месте)
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
▪ Сочетания сливных трубок. Допускается сочетание разных
сливных трубок. Проследите за оснащением трубок и
тройников манометрами, соответствующими рабочей
производительности блоков.
≥100
≤675
(mm)
a
a Тройник
Порядок подсоединения сливного
трубопровода к внутреннему блоку
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга
чревато протечками и порчей имущества как по месту
установки, так и поблизости.
1 Вставьте сливной шланг как можно глубже в патрубок
сливного трубопровода.
2 Затяните металлический зажим так, чтобы головка винта
была на расстоянии менее 4мм от детали металлического
зажима.
3 Проверьте, нет ли протечек (см. параграф "Проверка на
протечки"на стр.16).
4 Выполните изоляцию (сливного трубопровода).
5 Обернув металлический зажим и сливной шланг
уплотнительной подушкой большого размера (=изолятор),
закрепите ее кабельными стяжками.
6 Подсоедините сливной шланг к сливному трубопроводу.
≤4 mm
A
A'
A-A'
A
A'
f
652
ce
4
ba
d
b
a
d
c
3
1
2~61
a Соединение сливного трубопровода (с блоком)
b Сливной шланг (входит в комплект принадлежностей)
c Металлический зажим (входит в комплект
принадлежностей)
d Уплотнительная подушка большого размера (входит в
комплект принадлежностей)
e Изолятор (сливного трубопровода) (входит в комплект
принадлежностей)
f Сливной трубопровод (приобретается на месте)
Проверка на протечки
Порядок выполнения проверки зависит от того, завершена ли
прокладка электропроводки. Если прокладка электропроводки
еще не завершена, то нужно временно подключить к блоку
пользовательский интерфейс и электропитание.
Если прокладка электропроводки еще не завершена
1 Временно подсоедините электропроводку.
▪ Снимите крышку распределительной коробки (a).
▪ Подключите пользовательский интерфейс (b).
▪ Подсоедините подачу электропитания (1~ 220-240 В,
50/60Гц) и заземление(c).
▪ Установите крышку распределительной коробки (a) на
место.
b
a
c
Forced OFF
Transm.
T1
T2
2 Включите электропитание.
3 Запустите блок в режиме охлаждения (см. параграф
"8.4Порядок выполнения пробного запуска"на стр.23).
4 Постепенно заливая примерно 1литр воды через отверстие
для выпуска воздуха, выполните проверку на протечки.
