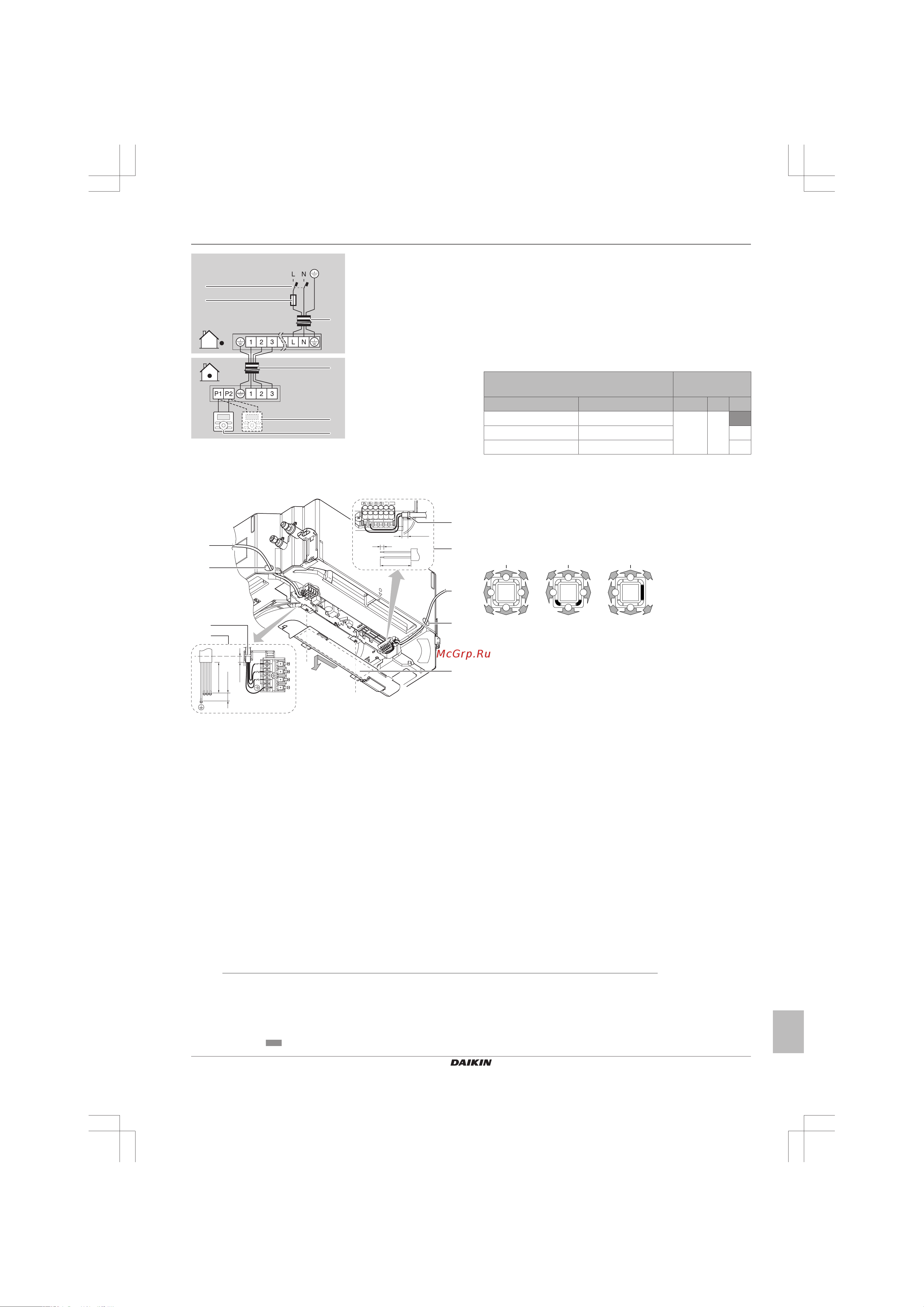

7 Конфигурирование
7.1 Местные настройки
Задайте перечисленные далее местные настройки таким
образом, чтобы они соответствовали фактической
конфигурации системы и запросам пользователя:
▪ Высота потолка
▪ Направление воздухотока
▪ Объем воздуха при выключенном термостате
▪ Срок чистки фильтра
Параметр: Высота потолка
Значение этого параметра должно соответствовать
фактическому расстоянию от пола, классу мощности
оборудования и направлениям воздухотока.
▪ Если обдув идет в 3 или 4 направлениях (с обязательной
установкой дополнительного комплекта блокирующих
подкладок), см. инструкции по монтажу указанного комплекта.
▪ При круговом обдуве пользуйтесь приведенной ниже
таблицей.
Если расстояние от пола (в метрах)
составляет…
В таком случае
4
FCAHG71 FCAHG100~140 M C1 C2
≤2,7 ≤3,2 13 (23) 0 01
2,7<x≤3,0 3,2<x≤3,6 02
3,0<x≤3,5 3,6<x≤4,2 03
Параметр: Направление воздухотока
Значение этого параметра должно соответствовать
фактическим направлениям воздухотока. См. инструкции по
монтажу дополнительного комплекта блокирующих подкладок и
руководство по эксплуатации пользовательского интерфейса.
По умолчанию: 01 (= круговой обдув)
Пример:
1
2
3
4
1
2
3
4
1
2
3
a b c
a Круговой обдув
b Обдув по 4 направлениям (все выпускные отверстия
открыты, 2 угла перекрыты) (необходим
дополнительный комплект блокирующих подкладок)
c Обдув по 3 направлениям (1 выпускное отверстие
перекрыто, все углы открыты) (необходим
дополнительный комплект блокирующих подкладок)
Параметр: Объем воздуха при выключенном термостате
Значение этого параметра должно соответствовать запросам
пользователя. От этого параметра зависят обороты
вентилятора внутреннего блока при работе с отключенным
термостатом.
1 Если вентилятор должен работать, задайте интенсивность
воздухотока:
(4)
Местные настройки задаются следующим образом:
▪ M: Номер режима – Первый номер: для сгруппированных блоков – Номер в скобках: для отдельных блоков
▪ C1: Первый код
▪ C2: Второй код
▪ : по умолчанию
