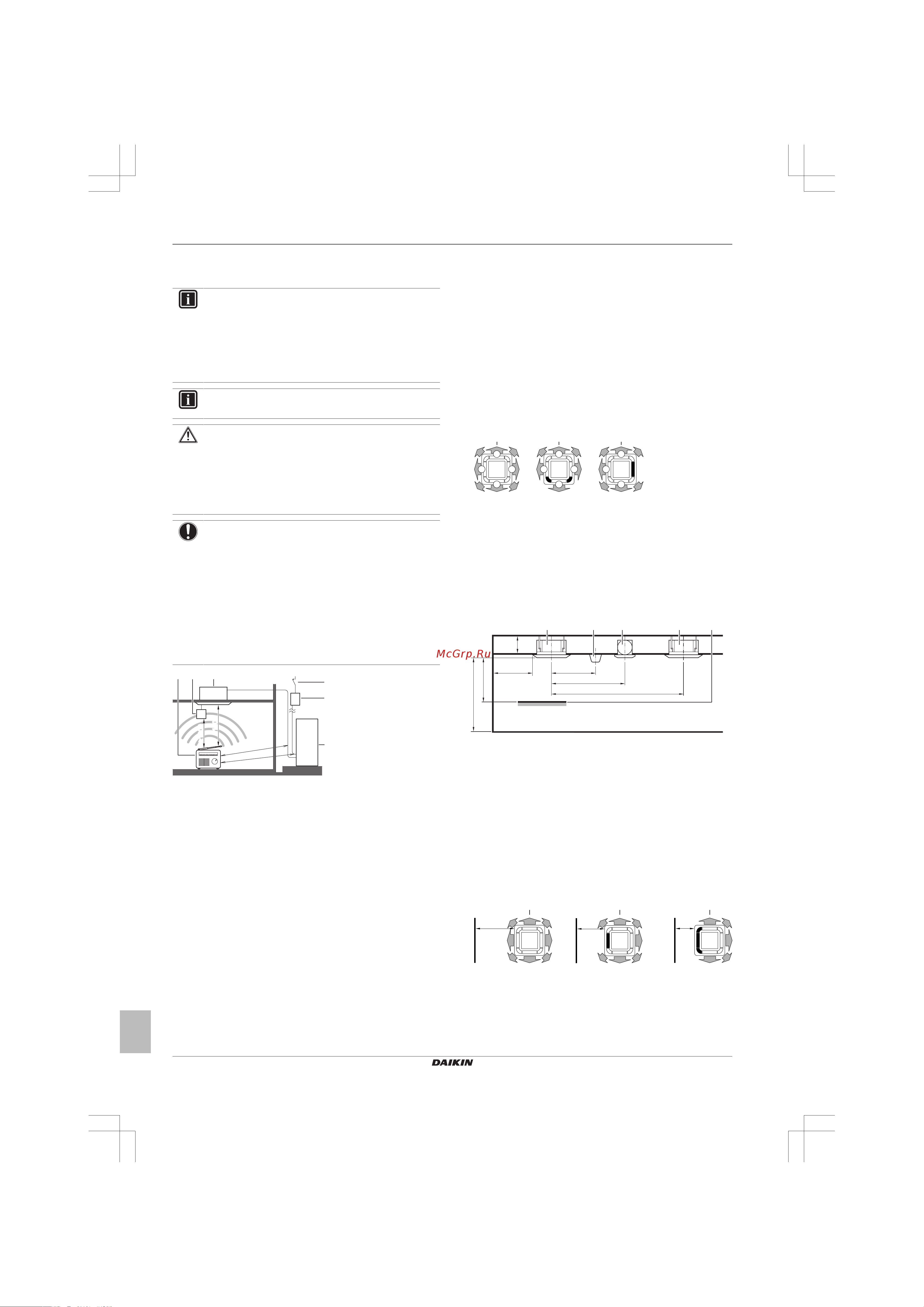

5 Подготовка
Справочное руководство для монтажника и пользователя
12
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
5.2.1 Требования к месту установки
внутреннего блока
ИНФОРМАЦИЯ
Также ознакомьтесь со следующими требованиями:
▪ Общие требования к месту монтажа. См. главу
“Общие правила техники безопасности”.
▪ Требования к трубопроводам хладагента (длина,
перепад высот). Дополнительная информация
приведена в данной главе “Подготовка”.
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система, состоящая из внутренних и наружных
блоков, предназначена для установки в коммерческих
и промышленных зданиях.
ПРИМЕЧАНИЕ
Оборудование, о котором рассказывается в данном
руководстве, может служить источником электрических
помех, вызываемых токами высокой частоты. Данное
оборудование соответствует нормативам,
утвержденным в целях обеспечения разумной защиты
от электромагнитных помех. Тем не менее, отсутствие
помех в каждой конкретной ситуации не гарантируется.
Поэтому рекомендуется устанавливать это
оборудование и размещать электропроводку на
соответствующем удалении от стереофонической
аппаратуры, персональных компьютеров и т.п.
b
a
c
df e
(mm)
≥
1500
≥
1500
≥
1000
≥
1000
≥
1000
≥
1000
a Предохранитель утечки на землю
b Плавкий предохранитель
c Наружный блок
d Внутренний блок
e Пользовательский интерфейс
f Персональный компьютер или радиоприемник
В местах слабого приема во избежание электромагнитных
помех другому оборудованию необходимо соблюдать
дистанцию не менее 3м, а также использовать экранированные
кабели для электропроводки линий питания и управления.
▪ Люминесцентное освещение. При установке беспроводного
пользовательского интерфейса в помещении с
люминесцентным освещением учитывайте перечисленные
ниже факторы во избежание помех:
▪ Беспроводной пользовательский интерфейс
устанавливается как можно ближе к внутреннему блоку.
▪ Внутренние блоки устанавливаются как можно дальше от
люминесцентных ламп.
▪ Позаботьтесь о том, чтобы в случае утечки вода не причинила
вреда месту установки и прилегающей к нему зоне.
▪ Выберите такое место, где горячий или холодный воздух на
выходе из блока и издаваемый им шум НЕ будут беспокоить
окружающих.
▪ Воздухоток. Проследите за тем, чтобы воздухоток не был
перекрыт.
▪ Дренаж. Проследите за свободным отводом водяного
конденсата.
▪ Бумажный шаблон для монтажа (верх упаковки) (входит в
комплект принадлежностей). Выбирая место установки,
пользуйтесь бумажным шаблоном для монтажа. В нем
указаны размера блока и отверстия в потолке.
▪ Направления воздухотока. Можно выбрать разные
направления воздухотока. Выбирать следует такое
направление, которое наилучшим образом соответствует
параметрам помещения. Кроме того, значение, заданное в
поле «Направление воздухотока», должно соответствовать
фактическому положению вещей (см. раздел ).
Пример:
1
2
3
4
1
2
3
4
1
2
3
a b c
a Круговой обдув
b Обдув в 4 направлениях (углы перекрыты) (необходим
дополнительный комплект блокирующих подкладок)
c Обдув в 3 направлениях (необходим дополнительный
комплект блокирующих подкладок)
▪ Потолочный монтаж. Если температура у потолка
превышает 30°C, а относительная влажность превышает
80%, либо если свежий воздух засасывается в потолочный
воздуховод, необходима дополнительная изоляция
(полиэтиленовый пенопласт толщиной не менее 10мм).
▪ Расположение. Соблюдайте указанные ниже требования:
(mm)
≥1500
≥
2000
≥
4000
≥1500
A
B
C
ba dac
A Минимальное расстояние от стены (см. ниже)
B Минимальное и максимальное расстояния от пола (см.
ниже)
C ≥298мм: При монтаже со стандартной декоративной
панелью
≥348мм: При монтаже с комплектом впуска свежего
воздуха
≥378мм: При монтаже с самоочищающейся
декоративной панелью
a Внутренний блок
b Освещение (на рисунке показано потолочно-подвесное
освещение, хотя допускаются и утопленные
потолочные светильники)
c Вентилятор
d Неподвижный предмет (например, стол)
▪ A: Минимальное расстояние от стены. Зависит от
направлений воздухотока к стене.
≥1500 ≥500 ≥200
a
A A A
b c
a Отводной воздуховод и углы открыты
b Отводной воздуховод перекрыт, углы открыты
(необходим дополнительный комплект блокирующих
подкладок)
c Отводной воздуховод и углы перекрыты (необходим
дополнительный комплект блокирующих подкладок)
