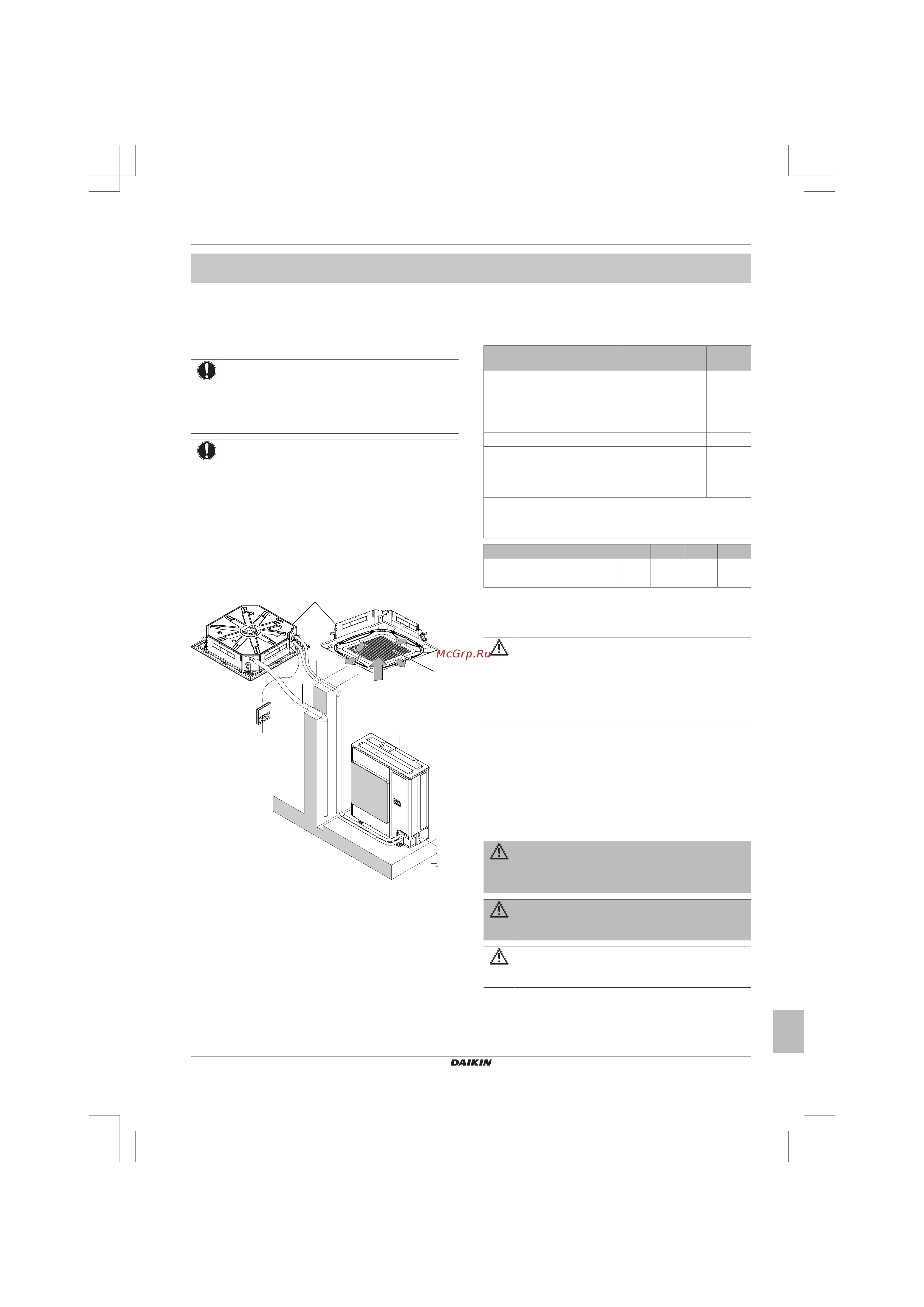

12 О системе
Справочное руководство для монтажника и пользователя
27
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
Пользователю
12 О системе
Внутренний блок кондиционера типа «сплит-система» может
работать как на охлаждение, так и на обогрев.
ПРИМЕЧАНИЕ
Не пользуйтесь системой в целях, отличных от ее
прямого назначения. Во избежание снижения качества
работы блока не используйте его для охлаждения
высокоточных измерительных приборов, продуктов
питания, растений, животных и предметов искусства.
ПРИМЕЧАНИЕ
Для изменения или расширения системы в будущем:
Полная информация о допустимых сочетаниях (для
будущего расширения системы) приведена в
инженерно-технических данных. С этой информацией
следует ознакомиться. За информацией и
профессиональными рекомендациями обращайтесь к
монтажнику.
12.1 Компоновка системы
a
b
c
d
h
f
g
i
e
a Внутренний блок
b Наружный блок
c Пользовательский интерфейс
d Забор воздуха
e Выброс воздуха
f Трубопровод хладагента + соединительный кабель
g Сливная труба
h Заземление
i Воздухозаборная решетка и воздушный фильтр
12.2 Информация о требованиях к
фанкойлам
Позиция Символ Значени
е
Блок
Хладопроизводительность (в
высокочувствительном
режиме)
P
rated,c
A кВт
Хладопроизводительность (в
спокойном режиме)
P
rated,c
B кВт
Теплопроизводительность P
rated,h
C кВт
Суммарное энергопотребление P
elec
D кВт
Уровень звуковой мощности
(по скоростной настройке, если
таковая применяется)
L
WA
E дБ
Контактные данные:
DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody
1/1155, 301 00 Plzeň Skvrňany, Czech Republic
A B C D E
FCAHG125 7,83 4,27 13,50 0,25 61
FCAHG140 8,68 4,72 15,50 0,25 61
13 Интерфейс пользователя
ПРЕДОСТЕРЕЖЕНИЕ
Не прикасайтесь к деталям внутри пульта управления.
Не снимайте лицевую панель. Прикосновение к
некоторым находящимся внутри частям очень опасно и
чревато серьезным ущербом здоровью. Для
проведения проверки и регулировки внутренних частей
обращайтесь к своему дилеру.
В данном руководстве по эксплуатации изложены общие
сведения об основных функциях системы. Эти сведения не
являются исчерпывающими.
Дополнительную информацию о пользовательском интерфейсе
см. в руководстве по его эксплуатации.
14 Приступая к эксплуатации...
ПРЕДУПРЕЖДЕНИЕ
В блоке имеются компоненты, находящиеся под
напряжением, а также компоненты, нагревающиеся до
высокой температуры.
ПРЕДУПРЕЖДЕНИЕ
Приступая к эксплуатации блока, убедитесь в том, что
его монтаж выполнен монтажником правильно.
ПРЕДОСТЕРЕЖЕНИЕ
Длительное пребывание в зоне действия воздушного
потока может негативно сказаться на вашем здоровье.
