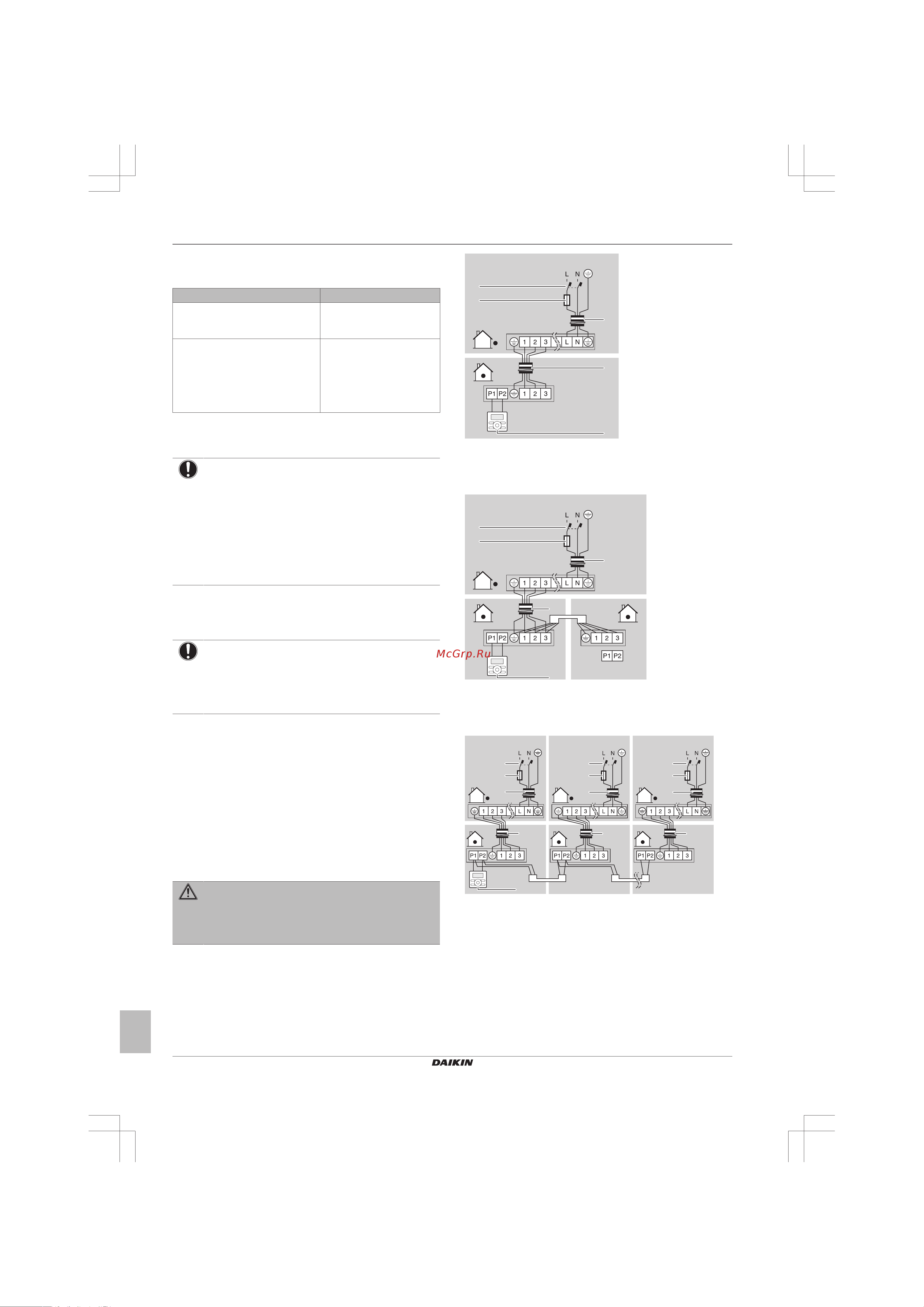

6 Монтаж
Справочное руководство для монтажника и пользователя
20
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
6.4.4 Характеристики стандартных
компонентов электропроводки
Элемент Характеристики
Соединительный кабель
(внутренний↔наружный блоки)
Минимальное сечение
кабеля 2,5мм² под
напряжение 230В
Кабель интерфейса пользователя Экранированные
виниловые шнуры с
сечением от 0,75 до
1,25мм² или кабели (2-
жильные)
Не более 500м
6.4.5 Подключение электропроводки к
внутреннему блоку
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме
(входит в комплект поставки блока, находится за
сервисной панелью).
▪ Порядок подсоединения декоративной панели и
комплекта датчиков изложен в руководстве по
монтажу, которое поставляются вместе с панелью
или с комплектом.
▪ Проверьте, НЕ помешает ли электропроводка
установить крышку для техобслуживания на место.
Важно, чтобы электропроводка питания и электропроводка
управления были отделены друг от друга. Во избежание
электрических помех между электропроводкой этих типов
всегда должно быть расстояние не менее 50 мм.
ПРИМЕЧАНИЕ
Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но не должны быть проложены
параллельно.
1 Снимите крышку для техобслуживания.
2 Кабель пользовательского интерфейса: Проложив
кабель через монтажную раму, подсоедините его к
клеммной колодке и закрепите кабельной стяжкой.
3 Соединительный кабель (внутренний↔наружный блоки):
Проложив кабель через монтажную раму, подсоедините его
к клеммной колодке (проследите за совпадением номеров с
цифрами на наружном блоке и за подсоединением к
«земле») и закрепите кабельной стяжкой.
4 Разделив малое уплотнение (входит в комплект
принадлежностей), оберните им кабели во избежание
проникновения воды в блок. Плотно заделайте все зазоры
во избежание проникновения в систему насекомых.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
5 Установите крышку для техобслуживания на место.
▪ Пара однотипных блоков или многоблочная система.
Управление 1 внутренним блоком осуществляется с 1
пользовательского интерфейса.
1~ 50 Hz
220-240 V
b
a
e1
c
d
▪ Система с несколькими одновременно работающими
внутренними блоками. Управление 2 внутренними блоками
осуществляется с 1 пользовательского интерфейса (оба
внутренних блока работают в одном и том же режиме).
1~ 50 Hz
220-240 V
b
a
e1
c
d
▪ Групповое управление. Управление всеми внутренними
блоками числом до 16 осуществляется с 1 пользовательского
интерфейса (все внутренние блоки работают согласно
установкам, заданным через пользовательский интерфейс).
1~ 50 Hz
220-240 V
b
a
e1
1~ 50 Hz
220-240 V
b
a
1~ 50 Hz
220-240 V
b
a
c
d
c
d
c
d
▪ Управление с 2 пользовательских интерфейсов. (2 пульта
дистанционного управления контролируют работу 1
внутреннего блока).
