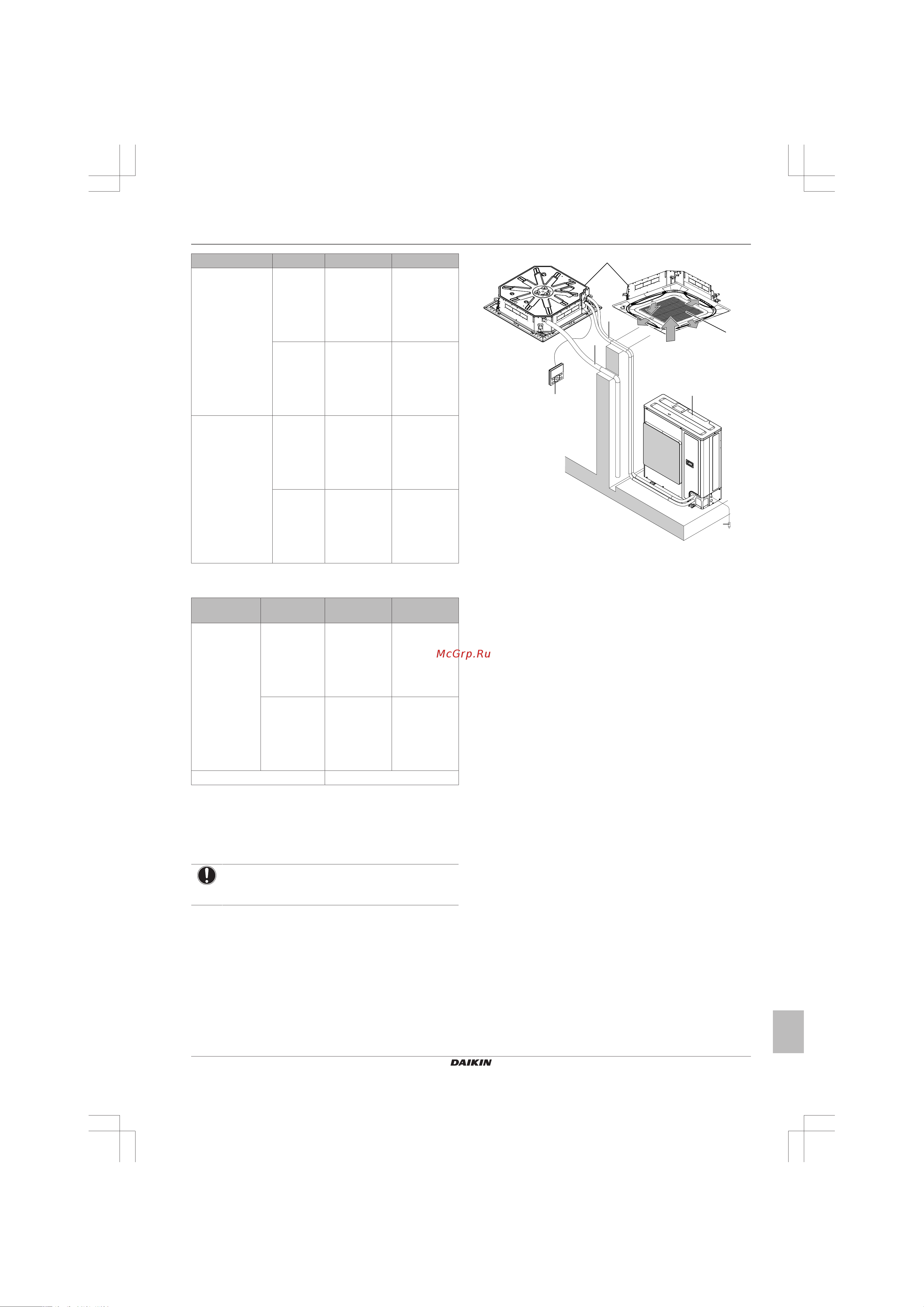

![Daikin FCAHG140GVEB [11/40] Подготовка](/views2/1792731/page11/bgb.png)
5 Подготовка
Справочное руководство для монтажника и пользователя
11
FCAHG71~140GVEB
Кондиционеры типа «сплит-система»
4P482875-1 – 2017.03
Наружные блоки Охлаждение Обогрев
RZQG71~140 Наружная
температур
а
–15~50°C по
сухому
термометру
–19~21°Cпо
сухому
термометру
–20~15,5°C по
влажному
термометру
Температу
ра в
помещении
18~37°C по
сухому
термометру
12~28°C по
влажному
термометру
10~27°C по
сухому
термометру
RZQSG71~140 Наружная
температур
а
–15~46°C по
сухому
термометру
–14~21°Cпо
сухому
термометру
–15~15,5°C по
влажному
термометру
Температу
ра в
помещении
20~37°C по
сухому
термометру
14~28°C по
влажному
термометру
10~27°C по
сухому
термометру
Приведенная ниже таблица относится к системам с наружным
блоком, работающим на хладагенте R32:
Наружные
блоки
Охлаждение Обогрев
RZASG71~140 Наружная
температура
–15~46°C по
сухому
термометру
–14~21°Cпо
сухому
термометру
–15~15,5°C по
влажному
термометру
Температура
в помещении
20~37°C по
сухому
термометру
14~28°C по
влажному
термометру
10~27°C по
сухому
термометру
Влажность в помещении ≤80%
(a)
(a) Во избежание конденсации и протечек воды из
внутреннего блока. Если температура или влажность
выйдут за указанные пределы, возможно срабатывание
защитных устройств и выключение кондиционера.
4.4 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
a
b
c
d
h
f
g
i
e
a Внутренний блок
b Наружный блок
c Пользовательский интерфейс
d Забор воздуха
e Выброс воздуха
f Трубопровод хладагента + соединительный кабель
g Сливная труба
h Заземление
i Воздухозаборная решетка и воздушный фильтр
4.5 Комбинации агрегатов и
дополнительного оборудования
4.5.1 Дополнительное оборудование для
внутреннего блока
Проследите за наличием нижеперечисленного дополнительного
оборудования, которое входит в комплектацию:
▪ Пользовательский интерфейс: проводной или беспроводной
▪ Декоративная панель: Стандартная чистка или самоочищение
5 Подготовка
5.1 Обзор: подготовка
В этом разделе рассказывается о том, что нужно сделать,
прежде чем отправиться к месту установки.
Вот какие сведения здесь изложены:
▪ Как подготовить место установки
▪ Как подготовиться к прокладке трубопровода хладагента
▪ Как подготовиться к прокладке электропроводки
5.2 Подготовка места установки
Агрегат НЕЛЬЗЯ устанавливать в местах, часто используемых в
качестве рабочих. При проведении строительных работ
(например, шлифовки), когда образуется большое количество
пыли, агрегат необходимо накрывать.
Место установки должно выбираться с учетом возможности
перемещения агрегата и обратной установки на место.
