Manuale uso e manutenzione CSW 1200 B - CSW 1200 G (istruzioni originali)
pag. 15
u POMELLO CHIUSURA ASPIRAZIONE (tutti i modelli):
Part. 1 Fig. 6. Questa manopola, se tirata verso l’esterno esclude l’aspirazione. Chiudere l’aspirazione ogni volta che si
vogliono scuotere i ltri o dovendo passare con la macchina sopra superci umide (a motore acceso).
u LEVA INSERIMENTO SPAZZOLA CENTRALE (tutti i modelli):
Questa leva, Part. 2 Fig. 6, permette di inserire, disinserire la spazzola centrale. Facendo scorrere la leva in basso lungo
l’asola, si abbassa in posizione lavoro, mentre alzata e inserita nell’apposita tacca di sostegno si disinserisce.
u PEDALE AVANZAMENTO E RETROMARCIA: Solo per versione ELETTRICA:
Part. 3 Fig. 9. Questo pedale assume due funzioni relativamente alla posizione del selettore di marcia Part. 1 del qua-
dro comandi: quando il selettore è in posizione avanzata, premendo il pedale la macchina avanza, viceversa, quando
la leva del selettore è posizionata all’indietro, premendo il pedale la macchina arretra. Per motivi di sicurezza, la
velocità della macchina in retromarcia è molto ridotta. Lasciando il selettore in posizione centrale, la macchina non
avanza e non arretra.
u PEDALE AVANZAMENTO E RETROMARCIA: Solo per versione A SCOPPIO:
Part. 3 Fig. 9.
È formato da un bilanciere con due funzioni: premendo la parte DESTRA (con la feccia rivolta
verso l’alto) la macchina avanza, mentre premendo la parte SINISTRA (con la freccia rivolta verso il basso) la
macchina arretra. Per motivi di sicurezza, la velocità della macchina in retromarcia è molto ridotta.
u LEVA INSERIMENTO SPAZZOLA LATERALE (tutti i modelli):
La leva di inserimento, Part. 1 Fig. 9, fa in modo di poter abbassare la spazzola dal posto di guida; ricordiamo che la
spazzola laterale deve essere utilizzata solo per la pulizia dei bordi, proli, angoli, e che è sempre in rotazione quando
il motore della macchina è in rotazione. Per abbassare e quindi azionare la spazzola laterale, spingere tutta in avanti la
leva Part. 1 Fig. 9; per disinserirla riportare la leva nella posizione iniziale, tirandola tutta indietro.
NON TOCCARE MAI CON LE MANI, DURANTE LA ROTAZIONE, LA SPAZZOLA LATERALE E NON
RACCOGLIERE MATERIALI FILACCIOSI.
ASSICURARSI SEMPRE CHE LA LUCE DI AVVERTENZA SIA ACCESA QUANDO LE SPAZZOLE
ESPOSTE LATERALMENTE, CHE GENERANO PERICOLO, SONO IN FUNZIONE.

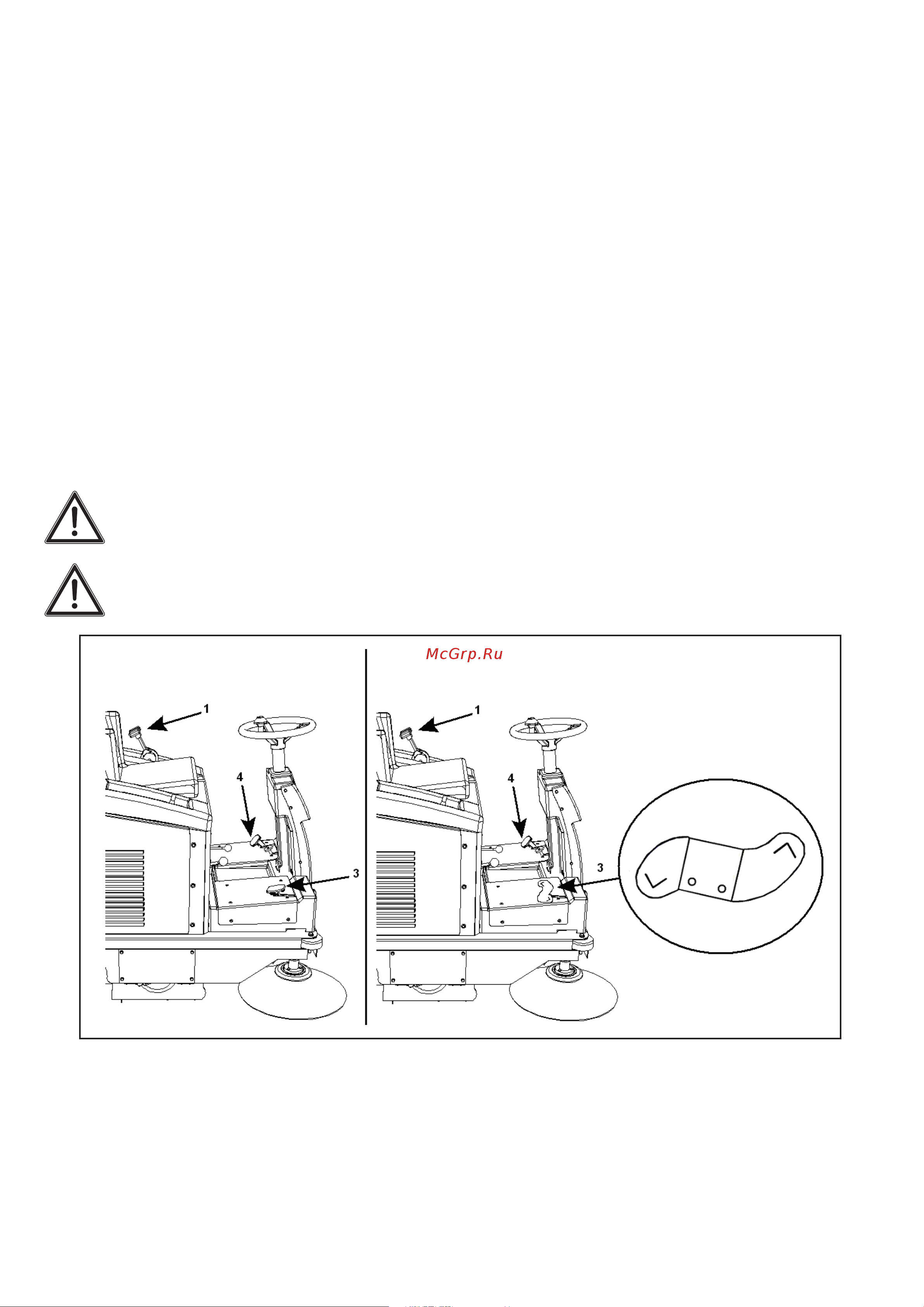

Fig. 9
versione elettrica versione a scoppio
avanti
indietro
