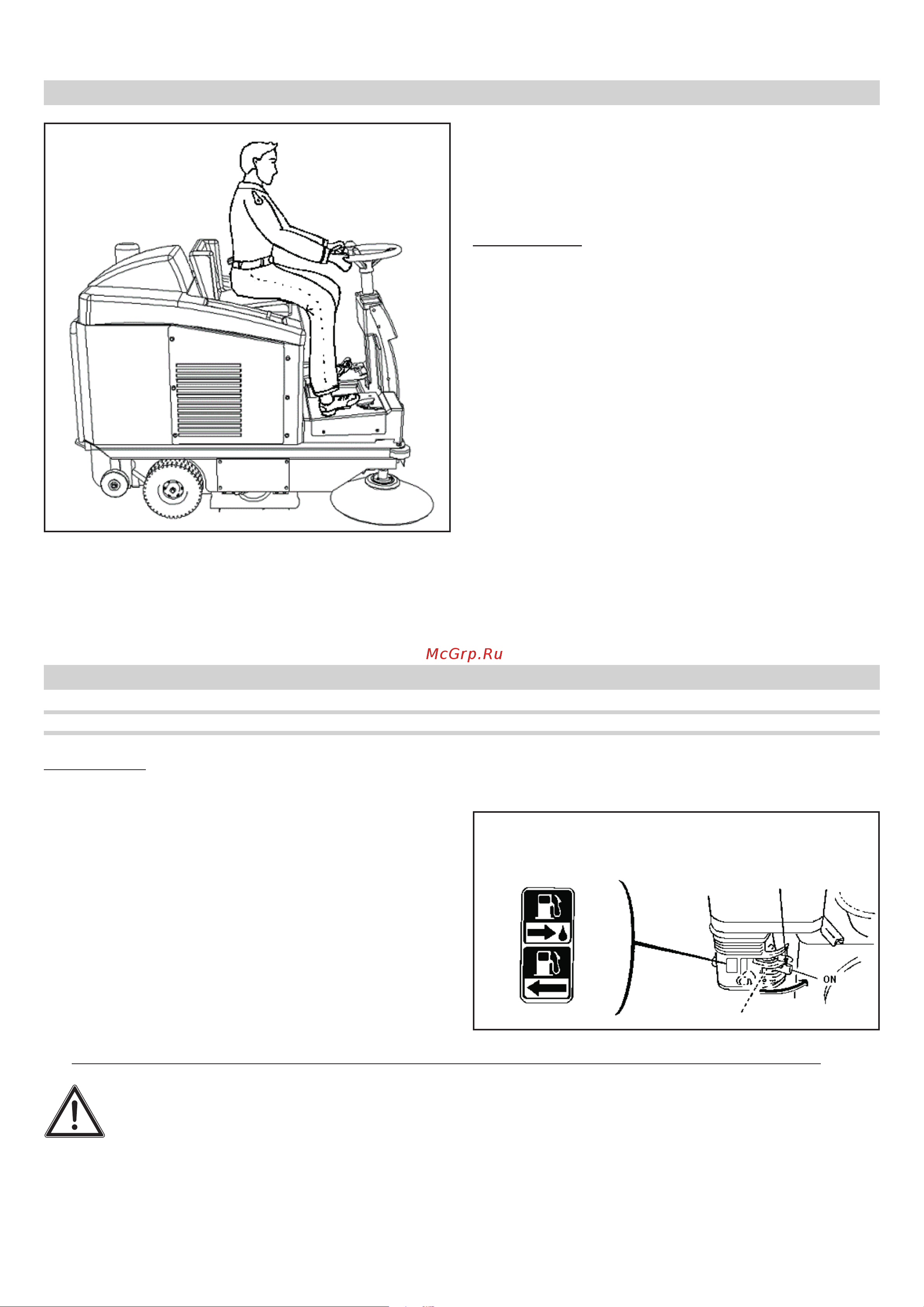

Comet CSW 1200 G [18/76] Fig 12
![Comet CSW 1200 G [18/76] Fig 12](/views2/1797711/page18/bg12.png)
Manuale uso e manutenzione CSW 1200 B - CSW 1200 G (istruzioni originali)
pag. 18
CAPITOLO 9 – POSTO DI COMANDO E ARRESTO DI EMERGENZA
u POSTO DI LAVORO:
Il posto di lavoro che deve essere occupato dall’o-
peratore durante l’uso della macchina, è solamente
quello riportato in Fig. 12.
IMPORTANTE: La macchina, per motivi di sicurezza,
si spegne automaticamente se l’operatore si alza dal
posto di guida o se il cofano principale part. 3 g. 3
viene alzato o non è completamente chiuso.
u ARRESTO DI EMERGENZA
(solo versione ELETTRICA):
Aerrare con la mano sinistra la maniglia del con-
nettore Part. 3 Fig. 8 e slarla tirandola verso l’alto
e premere con forza il pedale del freno Part. 4 Fig.
9; non essendo più alimentati tutti i motori si ferme-
ranno immediatamente.
u ARRESTO DI EMERGENZA
(solo versione A SCOPPIO):
Lasciare il pedale dell’avanzamento e agire sul peda-
le del freno Part. 4 Fig. 9, spegnere la macchina ruo-
tando la chiavetta Part. 7 posta sul quadro comandi
in senso antiorario
CAPITOLO 10 – CONTROLLI PRIMA DELL’AVVIAMENTO
SPAZZATRICI CON MOTORE A SCOPPIO
IMPORTANTE: Leggere attentamente il libretto di istruzioni del motore che troverete allegato al qui presente ma-
nuale uso e manutenzione motoscopa CSW 1200 G, in ogni caso:
TENETE LA BENZINA FUORI DALLA PORTATA DEI BAMBINI, IN LUOGO ASCIUTTO E AREATO,
LONTANO DA FONTI DI CALORE.
IMPORTANTE: Il contenitore della benzina deve essere adatto a tale scopo e ben pulito, ciò vi assicu-
rerà una buona durata del ltro benzina del motore; usate un contenitore di capacità tale da poter
esaurire la benzina in 2 / 3 mesi, così da avere sempre benzina fresca.
1. Controllare il livello olio del motore, se è basso
rabboccate indossando guanti di protezione,
possibilmente di nitrile interno cotone; la coppa
dell’olio per motori da 5,5 HP - 3,75 kW contiene
circa 5 hg di olio; l’olio da noi consigliato per
climi temperati è 10W - 30.
A protezione del motore vi è un dispositivo che
in mancanza di olio (o se il livello è insuciente)
non lo fa avviare; quindi è necessario controllar-
ne spesso il livello.
2. Fare rifornimento di benzina (a motore spento e freddo); noi consigliamo benzina senza piombo;
Fig. 12
Fig. 13/A
CHIUSO
APERTO
VALVOLA CARBURANTE
