Руководство по эксплуатации и техобслуживанию CSW 1200 B - CSW 1200
G (перевод оригинальных инструкций)
стр. 64

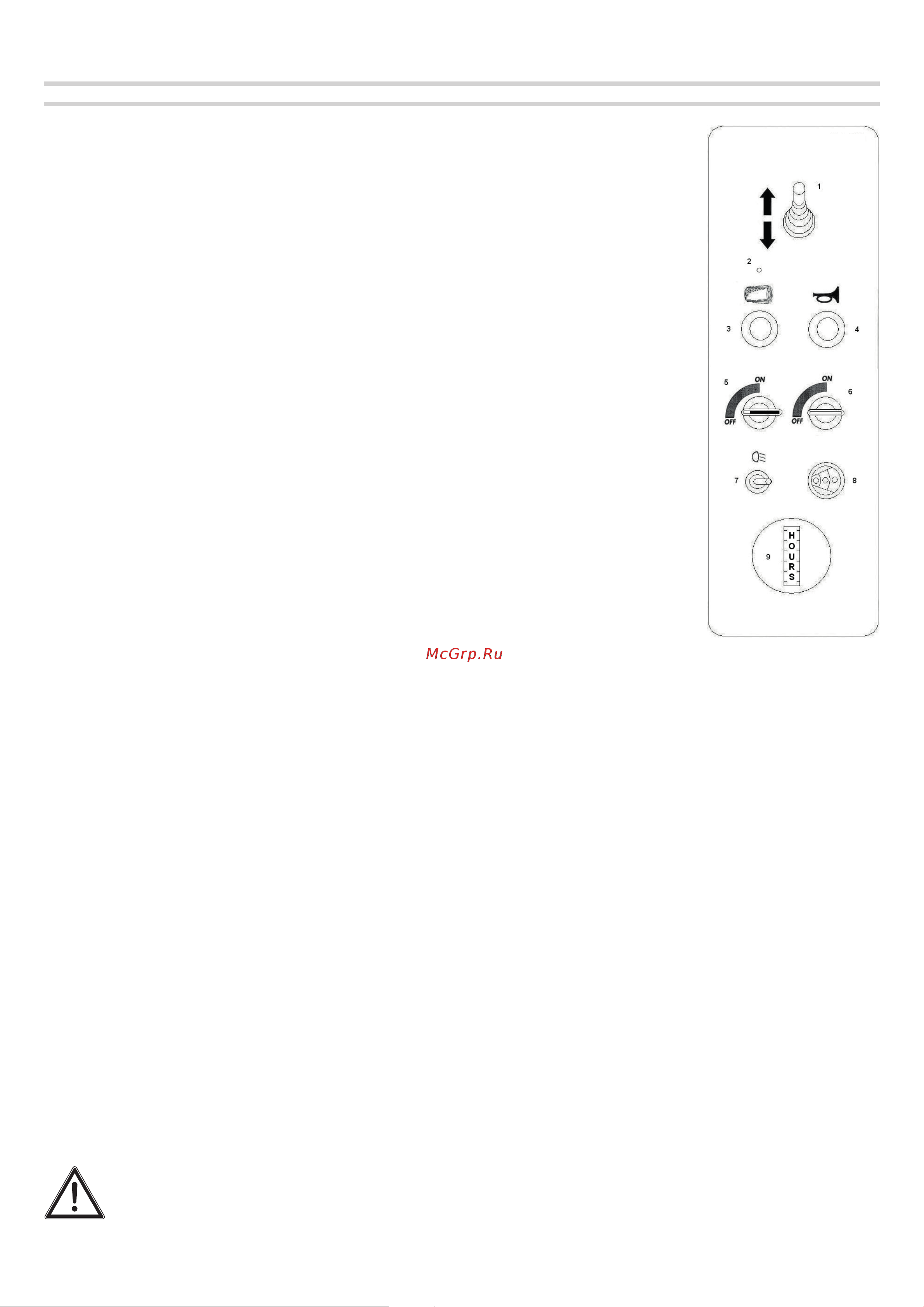

КОМПЛЕКТАЦИЯ ПАНЕЛИ УПРАВЛЕНИЯ CSW 1200 B
1) Переключатель хода
2) Диагностический светодиод электри-
ческого блока управления
3) Кнопка встряхивания фильтров
4) Кнопка звукового сигнального
устройства
5) Выключатель двигателя щеток
6) Ключ зажигания
7) Выключатель рабочего освещения
(факультативно)
8) Индикатор уровня зарядки
9) Счетчик часов
u ПЕРЕКЛЮЧАТЕЛЬ ХОДА:
Дет. 1 Рычаг переключателя хода предназначен для перемещения машины
вперед или назад. Когда переключатель в положении вперед (по направле-
нию стрелки вперед), от нажатия педали, дет. 3, рис. 9, машина движется
вперед. Когда переключатель расположен назад, от нажатия педали машина
движется назад. В целях безопасности скорость машины задним ходом очень
низкая. Если селектор находится в центральном положении, машина не дви-
жется ни вперед, ни назад.
u ДИАГНОСТИЧЕСКИЙ СВЕТОДИОД ЭЛЕКТРИЧЕСКОГО БЛОКА УПРАВЛЕНИЯ:
Дет. 2 Этот светодиод красного цвета должен всегда гореть во время работы.
Если светодиод мигает через равномерные промежутки, он сообщает о про-
блемах. Как можно быстрее обратиться к ответственному лицу технической
поддержки.
u КНОПКА ВСТРЯХИВАНИЯ ФИЛЬТРОВ:
Дет. 3 Служит для электрической вибрации (очистки) фильтров всасывания
с помощью мотовибратора, дет. 2, рис. 5. Кнопку следует нажимать не менее
6/7 раз продолжительностью 8/10 секунд каждого нажатия (выполнять до
начала работы, до опустошения накопительного ящика и с выключенным дви-
гателем). Если требуется выполнить это действие с включенным двигателем,
необходимо закрыть всасывание, потянув круглую рукоятку, дет. 1, рис. 6.
u КНОПКА ЗВУКОВОГО СИГНАЛЬНОГО УСТРОЙСТВА:
Дет. 4 От нажатия этой кнопки включается звуковое сигнальное устройство (клаксон)
u ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ ЩЕТОК:
Дет. 5 С помощью этого выключателя подключается вращение центральной щетки, боковой щетки
(щеток) и всасывания.
u КЛЮЧ ЗАЖИГАНИЯ:
Дет. 6 Включает всю панель управления, в частности, потенциометр для перемещения. Таким образом
можно выполнить перемещение без необходимости работы.
u ВЫКЛЮЧАТЕЛЬ РАБОЧЕГО ОСВЕЩЕНИЯ (факультативно):
Дет. 7 Служит для включения поворотного рабочего освещения.
u ИНДИКАТОР УРОВНЯ ЗАРЯДКИ:
Дет. 8 Показывает уровень зарядки аккумуляторов. Состоит из трех цветных индикаторов (красный,
желтый и зеленый). При повороте ключа зажигания, дет. 6, светодиоды загораются в следующем порядке:
красный - желтый - зеленый. Перед движением вперед (или назад) дождаться, когда загорится зеленый
светодиод. При включении красного светодиода необходимо выполнить зарядку аккумуляторов.
РЕКОМЕНДУЕТСЯ НЕ ДОЖИДАТЬСЯ ВКЛЮЧЕНИЯ КРАСНОГО СВЕТОДИОДА ДЛЯ НАЧАЛА
ЗАРЯДКИ АККУМУЛЯТОРОВ. ПРИСТУПАТЬ К ЗАРЯДКЕ ПРИ ПЕРВОМ СИГНАЛЕ ЖЕЛТОГО
СВЕТОДИОДА.
CSW 1200 B
Рис. 10
