Instructions and operating manual sweeper CSW 1200 B - CSW 1200 G (translated from original instructions)
pag. 42
CHAPTER 9 - OPERATOR WORK STATION EMERGENCY STOP
u WORK STATION:

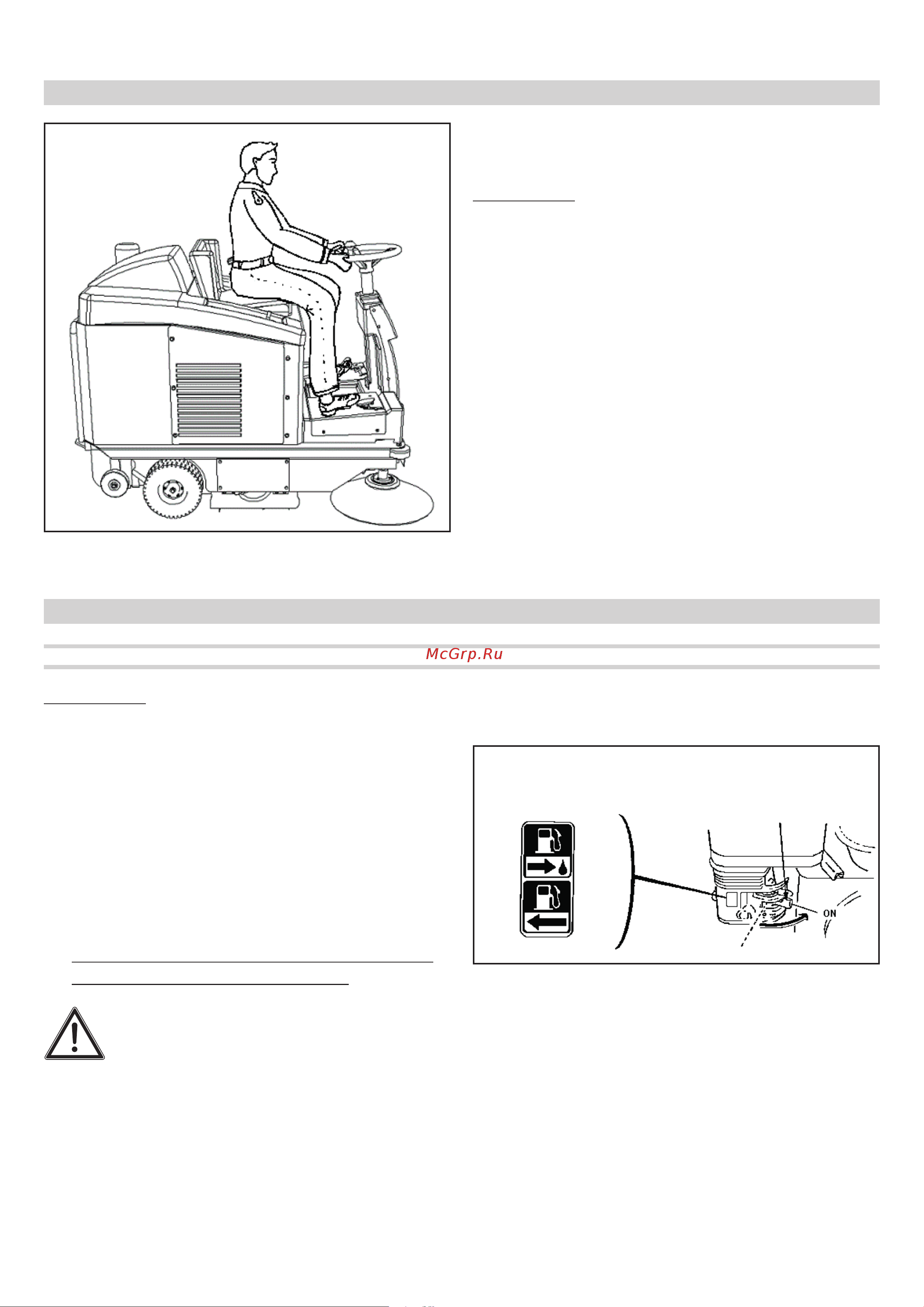

The work station is shown in Fig. 12.
IMPORTANT: For safety reasons, the machine swi-
tches o automatically if the operator moves from
the driving seat or if the motor bonnet part. 3 g. 3
is raised or is not completely closed.
u EMERGENCY STOP
(only for CSW 1200 B):
Using the left hand, grip the connector handle Part.
3 Fig. 8, pull this upwards and out and press the
brake pedal Part. 4 Fig. 9 hard; power will be inter-
rupted and motors will stop immediately.
u EMERGENCY STOP
(only for CSW 1200 G):
Release the forwarding pedal and press the brake
pedal Part. 4 Fig. 9, switch o the machine by tur-
ning o the key on the switchboard (anticlockwise)
Part. 7.
CHAPTER 10 - CHECKS BEFORE START UP
FOR MODELS WITH ENDOTHERMIC ENGINES (CSW 1200 G)
IMPORTANTE: Read carefully the Engine User Manual attached to this machine booklet and follow some simple
instructions:
KEEP FUEL OUT OF CHILDREN’S REACH , IN A DRY AND AIRY PLACE, FAR FROM HEAT
SOURCES.
IMPORTANTE: Fuel tank must be t for the purpose and well cleaned. This will grant you a good and
long lasting of the petrol engine lter. Please use a tank suitable to use up fuel in max 2/3 months in
order to have fresh fuel all the time.
1. Check the level of oil in the engine and top up, if
low, wearing protection gloves (possibly nitrile
gloves with cotton inside) the oil sump (from
5,5 HP-3,75 kW) contains about 5hg of oil. The
recommended oil for temperate climate is
10W - 30.To protect engine a particular device
stops the engine by switching on if oil is absent
or not enough; it is therefore necessary checking
the oil level very often.
2. Refuel with switched o and cold engine only;
Unleaded petrol is strongly advised.
Fig. 12
Fig. 13/A
CLOSED
OPEN
FUEL VALVE
