Manuale uso e manutenzione CSW 1200 B - CSW 1200 G (istruzioni originali)
pag. 16

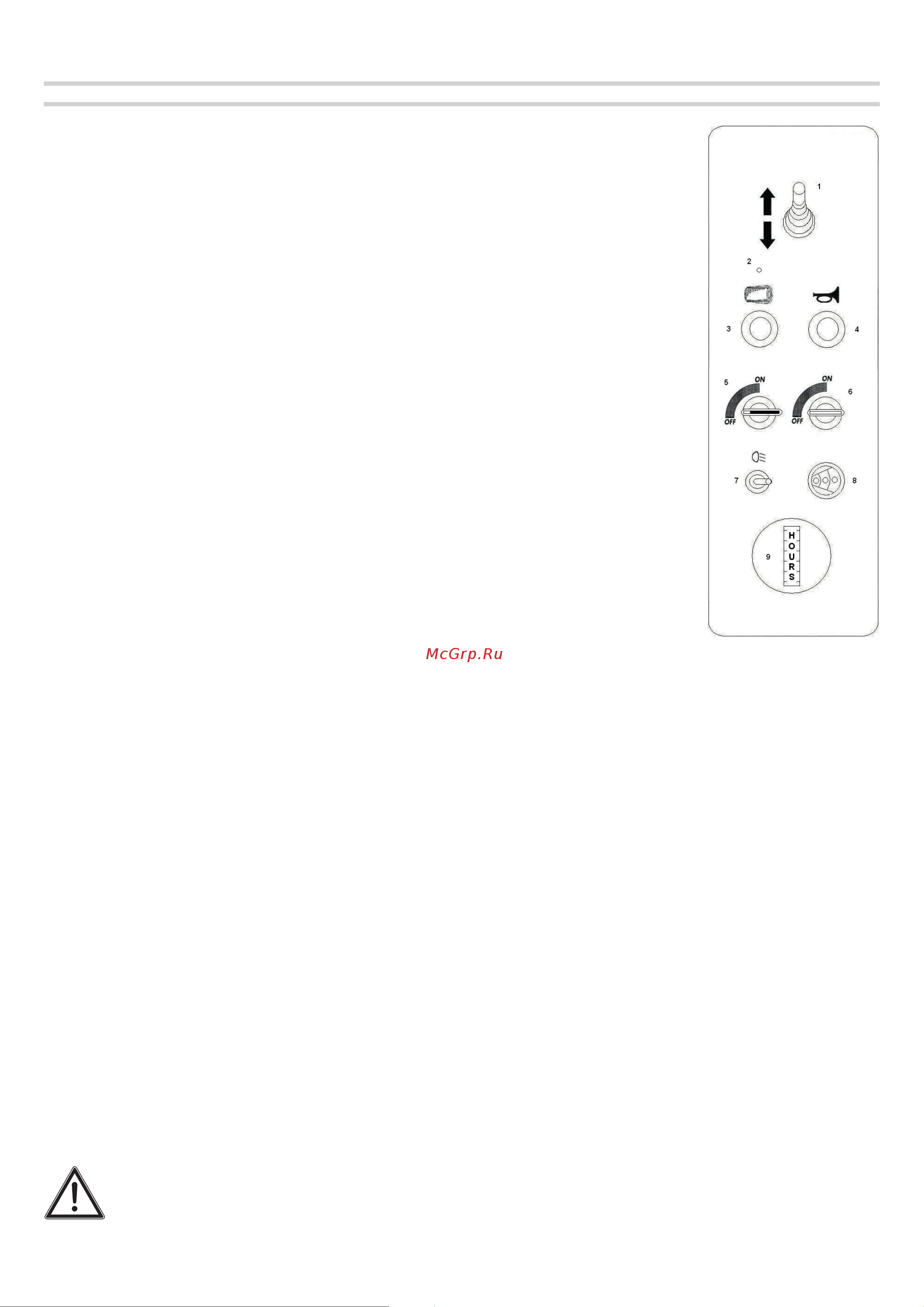

DOTAZIONE QUADRO COMANDI CSW 1200 B
1) Selettore di marcia
2) Led diagnosi centralina elettrica
3) Pulsante scuotimento ltri
4) Pulsante avvisatore acustico
5) Interruttore motore spazzole
6) Chiave avviamento
7) Interruttore luce lavoro (optional)
8) Indicatore stato di carica
9) Contaore
u SELETTORE DI MARCIA:
Part. 1 La leva selettore di marcia, serve per far avanzare o retrocedere la macchi-
na. Quando il selettore è in posizione avanzata (verso la freccia in avanti) premen-
do il pedale Part. 3 Fig. 9 la macchina avanza, viceversa, quando la leva del selet-
tore è posizionata all’indietro, premendo il pedale la macchina arretra. Per motivi
di sicurezza, la velocità della macchina in retromarcia è molto ridotta. Lasciando il
selettore in posizione centrale, la macchina non avanza e non arretra.
u LED DIAGNOSI CENTRALINA ELETTRICA:
Part. 2 Questo led di colore rosso deve stare sempre acceso durante il funziona-
mento. Se questo led emette lampeggi ad intervalli costanti signica che vi sono
problematiche, quindi contattare al più presto il responsabile assistenza.
u PULSANTE SCUOTIMENTO FILTRI:
Part. 3 Serve per vibrare (pulire) elettricamente i ltri aspirazione, per mezzo di
un motovibratore Part. 2 Fig. 5; deve essere premuto almeno 6/7 volte per una
durata di 8/10 secondi ciascuna (operazione da eseguirsi prima di iniziare il lavoro,
prima di vuotare il cassetto di raccolta e a motore spento; se si volesse eettuare
questa operazione a motore acceso, occorre chiudere l’aspirazione tirando il po-
mello Part. 1 Fig. 6.
u PULSANTE AVVISATORE ACUSTICO:
Part. 4 Premendo questo pulsante si attiva l’avvisatore acustico (Claxon)
u INTERRUTTORE MOTORE SPAZZOLE:
Part. 5 Azionando questo interruttore si attiva la rotazione della spazzola centrale e di quella/e laterale/i e
dell’aspirazione.
u CHIAVE AVVIAMENTO:
Part. 6 Attiva tutto il quadro comandi ed in particolare il potenziometro per lo spostamento; è possibile così
eettuare trasferimenti senza necessariamente lavorare.
u INTERRUTTORE LUCE LAVORO (optional):
Part. 7 Serve per accendere la luce lavoro orientabile.
u INDICATORE STATO DI CARICA:
Part. 8 Indica il livello di carica delle batterie ed è rappresentato da tre luci colorate (rossa gialla e verde);
girando la chiave avviamento Part. 6, i led si accendono nel seguente ordine: rosso - giallo - verde; attende-
re che la luce verde sia accesa prima di far avanzare (o retrocedere). Con l’accensione del led rosso, bisogna
procedere alla ricarica delle batterie.
È CONSIGLIABILE NON ATTENDERE L’ACCENSIONE DEL LED ROSSO PER PROCEDERE ALLA
CARICA DELLE BATTERIE, MA PROCEDERE CON L’OPERAZIONE DI CARICA AL PRIMO SEGNALE
DI LED GIALLO.
CSW 1200 B
Fig. 10
