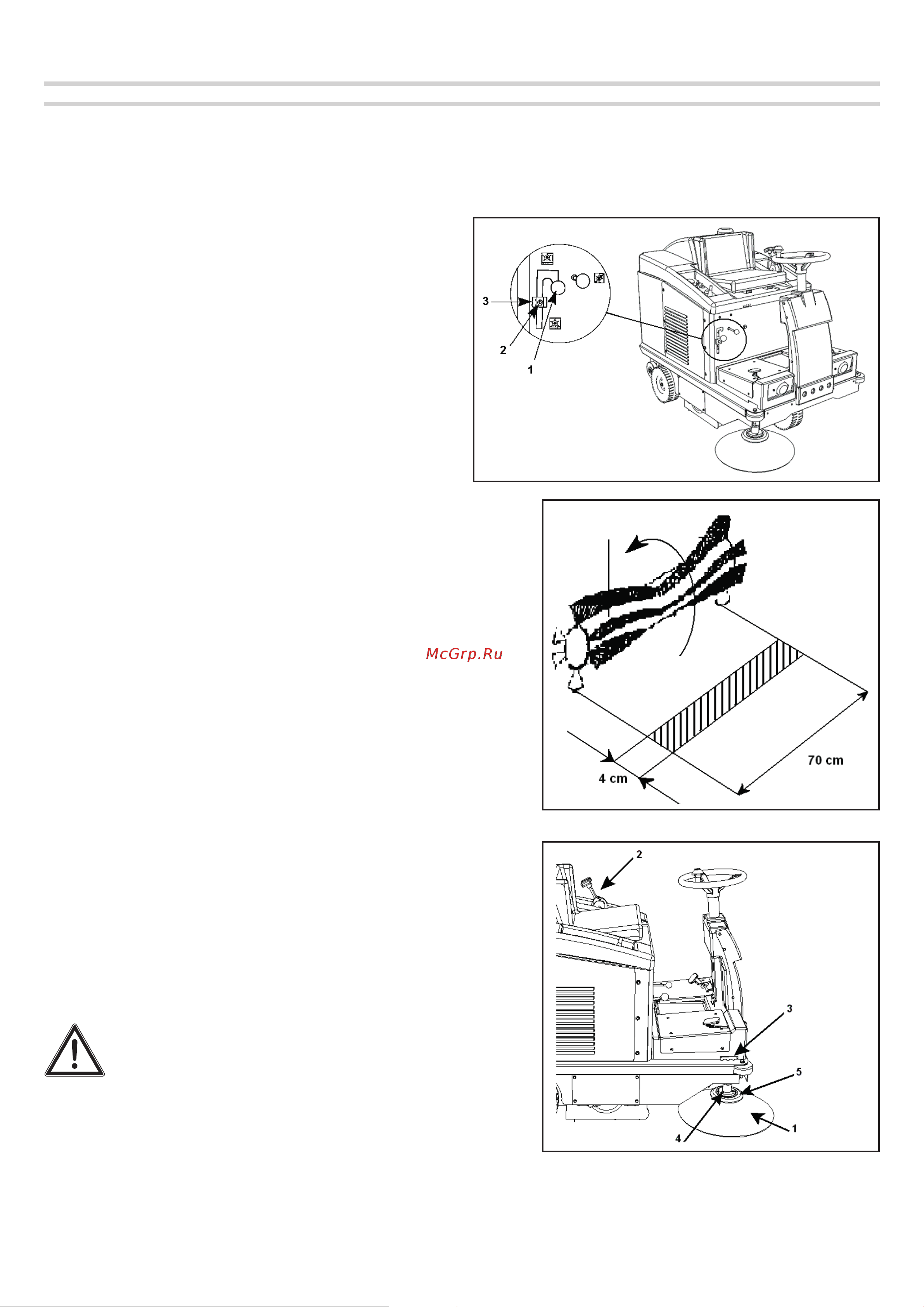

Manuale uso e manutenzione CSW 1200 B - CSW 1200 G (istruzioni originali)
pag. 22
u REGOLAZIONE SPAZZOLA LATERALE
Riscontrando che la spazzola laterale Part. 1 Fig. 18 non
riesce più a convogliare lo sporco verso la spazzola centra-
le, è necessario provvedere alla regolazione dell’altezza nel
seguente modo:
Mantenendo la spazzola laterale sollevata girare in senso
antiorario il registro Part. 3 Fig. 18.
u REGOLAZIONE SPAZZOLA CENTRALE:
Riscontrando che la macchina non pulisce più perfettamente o tralascia sporco, occorrerà eettuare una
registrazione, abbassando la spazzola centrale in questo modo:
IMPORTANTE: per assicurarsi che la spazzola centrale sia
correttamente registrata occorre misurare la sua “Traccia”
come segue:
REGOLAZIONI
1. Dopo aver fatto le regolazioni mettere in moto la mac-
china e, senza avanzare ne retrocedere, lasciarla ferma
nello stesso punto per almeno 10/15 sec. con la spazzola
centrale abbassata.
2. Spegnere il motore, sollevare la spazzola centrale e far
avanzare manualmente la macchina, no a che sul pavi-
mento sarà visibile la traccia che ha lasciato la spazzola
centrale nella rotazione, come mostrato in Fig. 17.
IMPORTANTE: La misura in larghezza della traccia non deve
essere inferiore a 4 cm.
Posizionare la leva Part. 1 Fig. 16 in posizione
tale che la spazzola centrale sia alzata.
Allentare la vite Part. 2 Fig. 16.
Abbassare il registro Part. 3 Fig. 16 di 3/4 mm o
della misura desiderata.
Bloccare il registro stringendo la vite Part. 2 Fig.
16.
Posizionare la leva Part. 1 Fig. 16 sopra il regi-
stro Part. 3 Fig. 16.
È possibile registrare la spazzola centrale no
a quando il registro Part. 3 Fig. 16 arriva a ne
corsa; a questo punto la spazzola va sostituita.
OPERAZIONE DA ESEGUIRE A MOTORE SPENTO.
Fig. 17
Fig. 16
Fig. 18
