u CASSETTO DI RACCOLTA:

Ogni 50 / 60 ore di lavoro o quando necessita, lavare il cassetto di raccolta Part. 1 g. 7, con acqua calda ed

eventualmente comune detersivo per ovviare ad eventuali formazioni batteriche. Operazione da eseguirsi

muniti di guanti robusti in gomma

NORMA GENERALE: Per un buon funzionamento e durata della macchina tenete pulito sia la carrozzeria

esterna, che l’interno della macchina, sotto i cofani soando con aria compressa (operazione da eseguire a

motore spento e freddo).

SOSTITUZIONI

u SOSTITUZIONE SPAZZOLA CENTRALE:

Operazione da eseguirsi muniti di guanti, mascherina per proteggere le vie respiratorie a motore spento e freddo.

1. Smontare la lamiera sinistra (relativamente al posto di guida) Part. 4 (SX) Fig. 3, svitando le apposite

viti.

2. Svitare i 2 bulloni posti sul Part. 2 della Tav. 1;

3. Smontare le viti che bloccano la paratia sinistra Part. 1 Tav. 1 a cui è ssata anche la guarnizione late-

rale.

4. Slare la spazzola centrale Part. 5 Tav. 1 e procedere alla sostituzione, facendo attenzione al verso

delle setole della spazzola che devono essere orientate come in Fig. 17. Fare attenzione di inserire le

tacche di trascinamento dei due supporti spazzola Part. 3 e 4 (Tav. 1) nelle sedi della spazzola centra-

le Part. 5 Tav. 1.

5. Per ultimare il montaggio ripetere le operazioni in senso inverso.

6. Eettuare la regolazione dell’altezza della spazzola nuova (Ú vedere capitolo REGOLAZIONE SPAZZO-

LA CENTRALE).

u SOSTITUZIONE SPAZZOLA LATERALE:

Operazione da eettuare a motore spento e muniti di guanti e di due chiavi da 10.

1. Svitare i tre bulloni Part. 4 Fig. 18 per staccare la spazzola laterale Part. 1 Fig. 18 dalla angia in pla-

stica Part. 5 Fig. 18.

2. Sostituire la spazzola consumata con quella nuova, avvitando i bulloni Part. 4 Fig. 18 alla angia Part. 5

Fig. 18

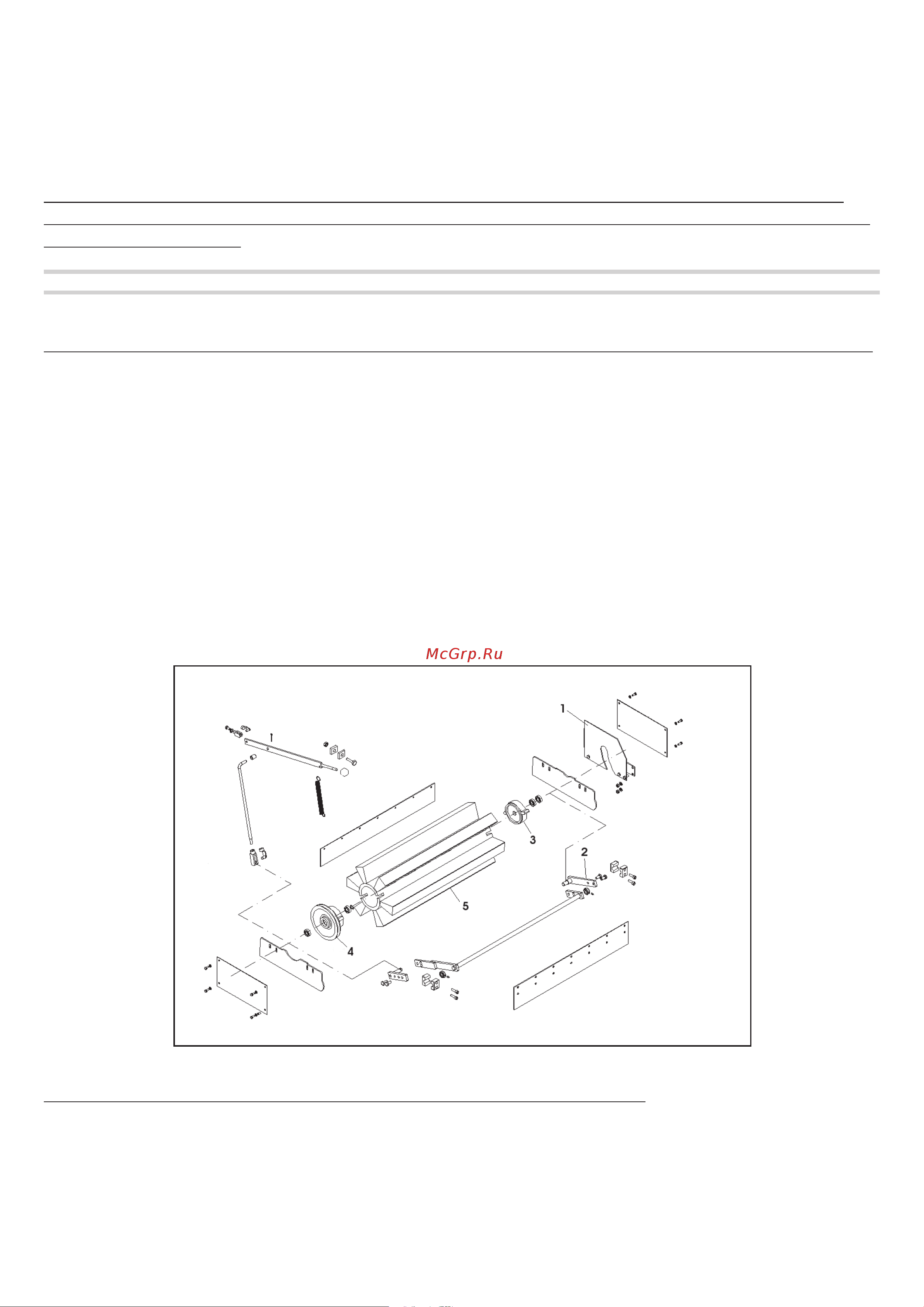

TAV. 1
