Руководство по эксплуатации и техобслуживанию CSW 1200 B - CSW 1200 G
(перевод оригинальных инструкций)
стр. 71
u НАКОПИТЕЛЬНЫЙ ЯЩИК:
Каждые 50/60 рабочих часов или при необходимости мыть накопительный ящик, дет. 1, рис. 7, горя-
чей водой и обычным моющим средством, чтобы избежать появления бактерий. Действия выпол-
нять в прочных резиновых перчатках
ОБЩЕЕ ПРАВИЛО: В целях исправной работы и длительного срока службы машины поддерживать в
чистоте как внешний корпус, так и внутренние части машины. Под капотом использовать сжатый воз-
дух (выполнять с выключенным и остывшим двигателем).
ЗАМЕНЫ

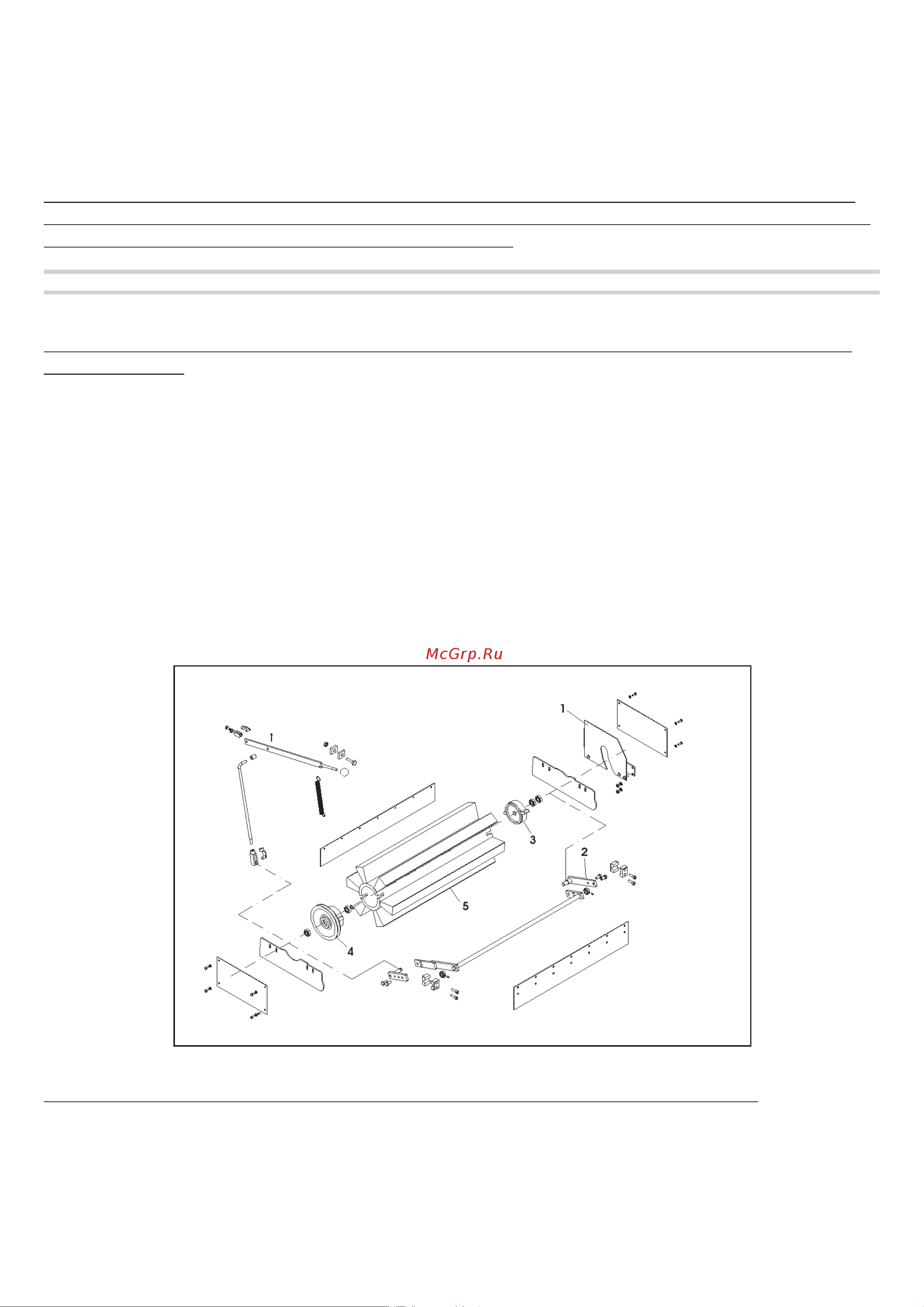

u ЗАМЕНА ЦЕНТРАЛЬНОЙ ЩЕТКИ:
Действие выполнять в перчатках, маске для защиты дыхательных путей, с выключенным и холод-
ным двигателем.
1. Снять левый металлический лист (относительно места управления), дет. 4 (лев), рис. 3, для это-
го раскрутить соответствующие винты.
2. Раскрутить 2 болта, находящиеся на дет. 2 табл. 1.
3. Снять винты, которые фиксируют левую перегородку, дет. 1, табл. 1, к которой крепится также
боковая прокладка.
4. Снять центральную щетку, дет. 5, табл. 1, и выполнить замену. Обращать внимание на направление
ворса щетки, который должен быть направлен как на рис. 17. Следить, чтобы вставить риски протя-
гивания двух опор щетки, дет. 3 и 4 (табл. 1), в гнезда центральной щетки, дет. 5, табл. 1.
5. Для установки повторить вышеприведенные действия в обратном порядке.
6. Выполнить регулировку высоты новой щетки (Ú см. главу «РЕГУЛИРОВКА ЦЕНТРАЛЬНОЙ ЩЕТКИ»).
u ЗАМЕНА БОКОВОЙ ЩЕТКИ:
Действие выполнять с выключенным двигателем, в перчатках и с двумя ключами на 10.
1. Раскрутить три болта, дет. 4, рис. 18, чтобы отсоединить боковую щетку, дет. 1, рис. 18, от
пластмассового фланца, дет. 5, рис. 18.
2. Заменить изношенную щетку на новую, закрутить болты, дет. 4, рис. 18, к фланцу, дет. 5, рис. 18
ТАБЛ. 1
